参数化简易辊道输送设备结构设计

　　在离散制造车间的产线规划阶段，往往需要快速搭建整线三维布局来校验工位排布、物流路径与设备干涉，这类简易辊道输送结构的参数化模型，正是为三维布局环节的快速迭代而生。不同于重载长距离输送的定制化辊道设备，该结构聚焦于轻型工件的平面转序场景，常见于机加工工序间的工件流转、装配线旁的物料缓存、仓储出库段的短距离输送，适配重量在百公斤级以内的箱体类、轴类、板类工件输送，无需额外配置复杂的驱动系统，可根据现场需求搭配无动力辊筒实现重力下滑输送，也可加装链轮、同步带组件改造为动力输送段。从设计逻辑来看，该模型采用全参数化驱动逻辑，建模阶段将机架支腿高度、辊道有效宽度、整体输送长度、辊筒间距、机架型材截面尺寸等核心尺寸均设置为可编辑参数，

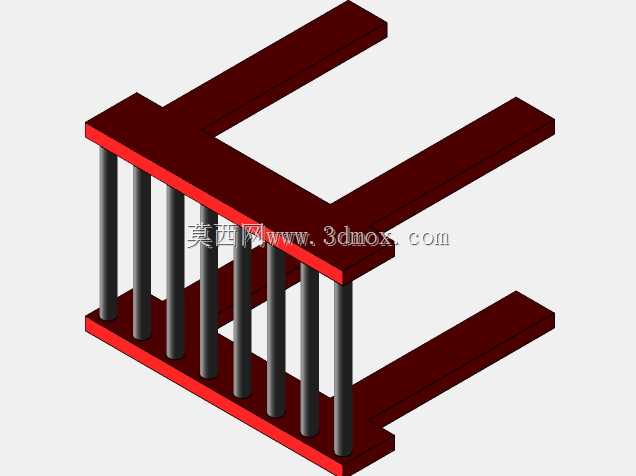

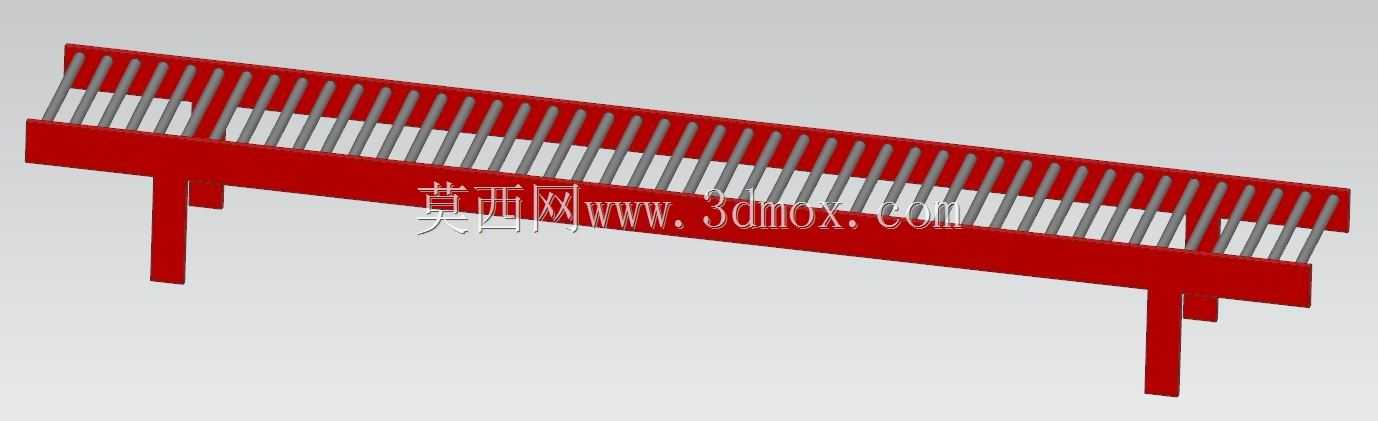

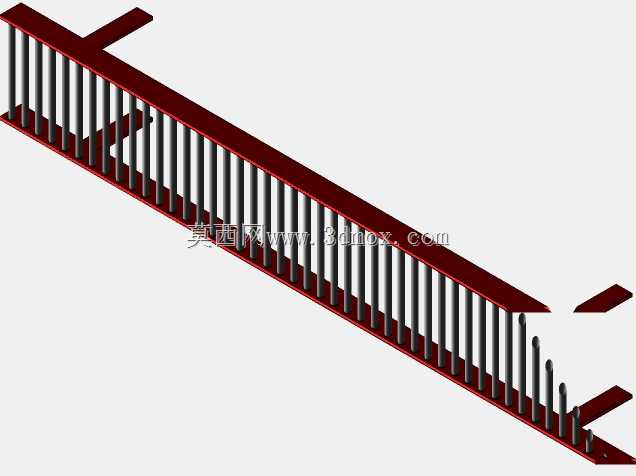

　　使用者只需根据现场预留的安装空间调整对应参数，即可快速生成符合尺寸边界的完整结构，无需从零开始绘制草图、装配约束，能大幅压缩产线布局阶段的建模耗时。结构组成上，主体采用型钢焊接式机架，两侧纵梁为辊筒提供安装基准，等间距排布的辊筒通过轴端卡簧固定在纵梁预设的安装孔位，支腿部分采用可调节结构设计，可适配地面存在的高度差，保证辊道工作面的水平度，避免工件输送过程中出现卡滞、跑偏问题。安装边界层面，该结构的宽度方向预留了与其他输送设备、加工工位对接的安装余量，支腿底部设置有地脚安装板，可通过膨胀螺栓与地面固定，也可搭配脚轮组件改造为可移动的临时输送工位，适配多品种小批量生产场景下的产线快速调整需求。在实际布局应用中，

　　该模型可直接嵌入整线三维装配环境，与机床上下料机构、机械手末端取料位、料架缓存位进行对接校验，提前排查辊道高度与工位作业面不匹配、输送路径与操作人员通道干涉、工件流转节拍与前后工序不匹配等前期规划问题，避免后期现场安装阶段的返工调整。辊筒部分的设计也兼顾了通用互换性，采用标准直径的输送辊筒，辊面长度可随辊道宽度参数同步调整，无需单独调用标准件库逐一装配，参数更新后所有关联的辊筒组件、安装孔位、纵梁长度都会同步更新，完全匹配布局阶段频繁调整尺寸的使用需求。机架的斜撑补强结构也做了参数化适配，当输送长度调整到超过单段标准长度时，会自动在对应支腿位置生成斜撑结构，保证长段输送时机架的刚性，避免满载状态下机架出现挠度变形影响输送平稳性。
