剪叉升降式皮带输送接驳台结构设计

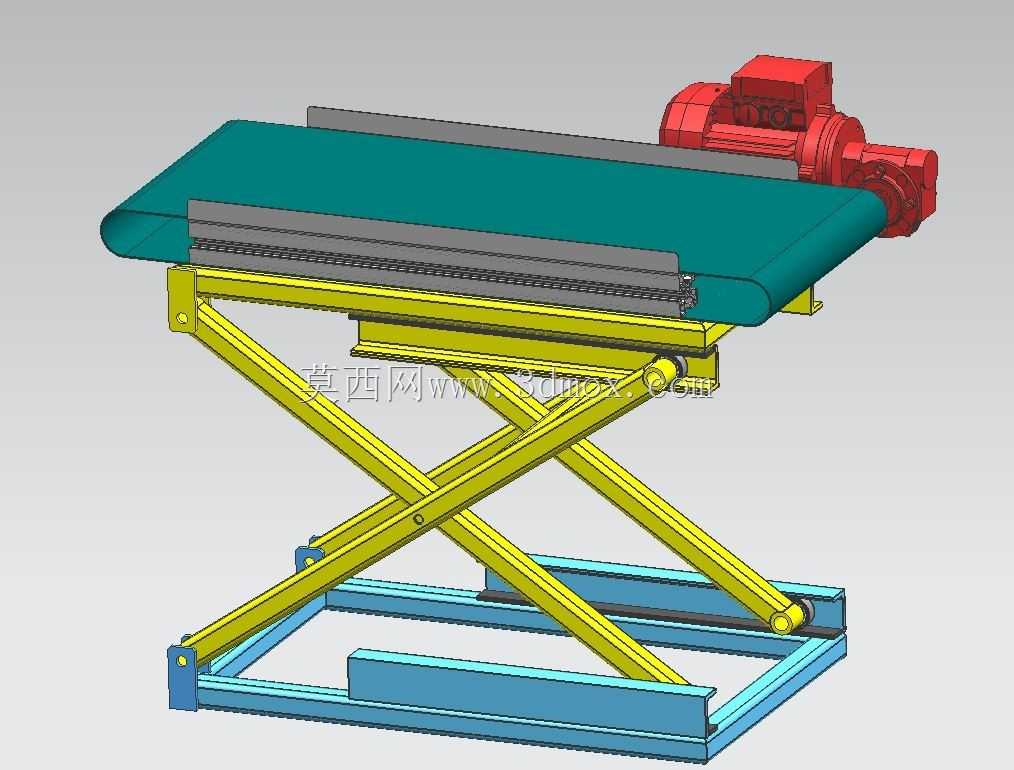

　　在离散制造车间的物料转序环节，不同高度的生产线、工装台之间经常存在高度差，常规固定高度皮带机无法适配多工位的高度匹配需求，这款带升降功能的皮带输送设备就是针对这类场景开发的接驳单元。设备下部采用单组剪叉式升降支撑结构，底部框架采用矩形型钢焊接成型，作为整个设备的安装基座，安装时需要在地面预留对应地脚螺栓孔位，基座的长宽尺寸决定了设备的最小安装占地边界，选型时需要提前核对工位周边的预留空间，避免与周边线体、立柱产生干涉。剪叉臂采用厚钢板折弯成型后做铰接处理，铰接点配置耐磨衬套，降低长期升降动作带来的铰接磨损，剪叉的驱动端配套直线驱动组件，可根据实际负载需求选配电动推杆或者液压油缸，实现升降高度的无级调节，升降行程覆盖常规车间0.

　　4米到1.2米的工位高度差范围，完全满足多数装配线、包装线的接驳高度要求。上部的皮带输送单元直接固定在剪叉结构的顶部平台上，驱动端采用同轴式减速电机直接驱动主动辊，省去了链传动的中间传动环节，既减少了设备的整体宽度尺寸，也降低了后期传动部件的维护频次，皮带两侧设置有低矮的挡边结构，避免输送过程中小件物料从皮带侧边滑落，皮带的工作面采用防滑PVC材质，针对常规的箱装物料、袋装零部件、小型加工件都能提供足够的输送摩擦力，不会出现输送打滑的问题。设计时需要注意，顶部输送台的自重加上输送物料的总负载不能超过剪叉结构的额定承载上限，同时升降过程中要保证剪叉两侧的动作同步性，避免顶部平台出现倾斜导致物料偏移。

　　这款设备可以单独作为工位间的高度可调输送单元使用，也可以多台串联组成高度变化的柔性输送线，适配多品种小批量生产时频繁调整工位高度的需求，相比固定高度的输送线，不需要重新拆装调整机架高度，只需要通过控制按钮调整升降高度即可完成不同线体的对接，大幅减少产线调整的停机时间。设备的电气控制部分可以根据需求接入产线的总控制系统，实现与前后工位的动作联动，比如当前方工位物料到位后自动启动输送，到达指定高度后自动对接后方工位完成物料转运，不需要人工手动操作，进一步提升产线的自动化程度。
