60英寸对置叶片风路调节减振装置

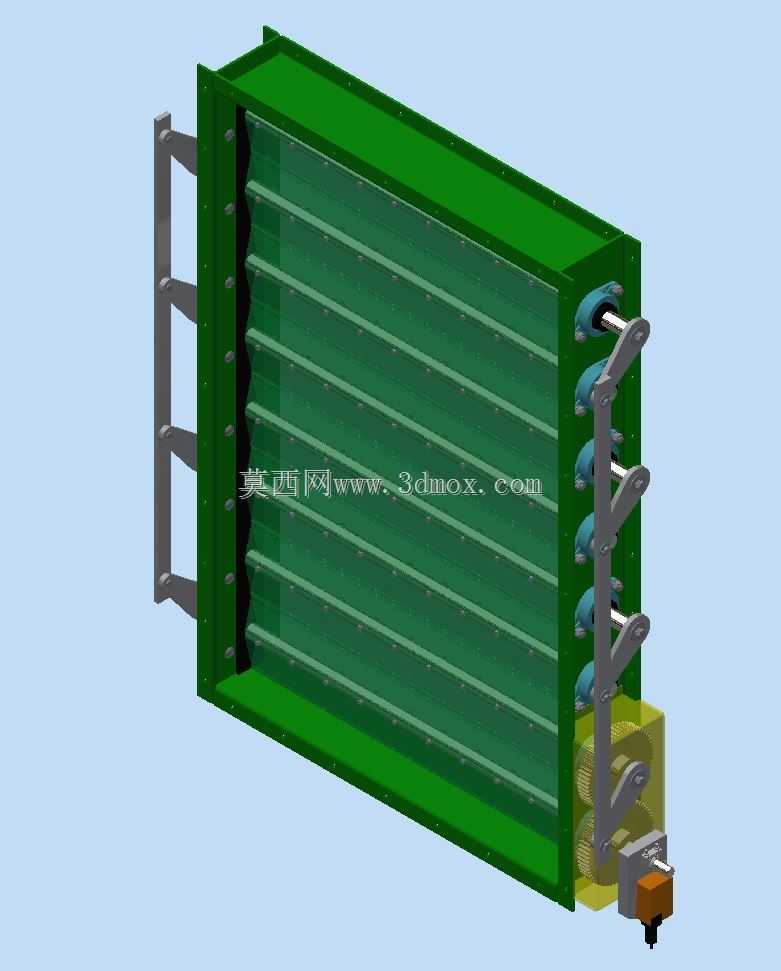

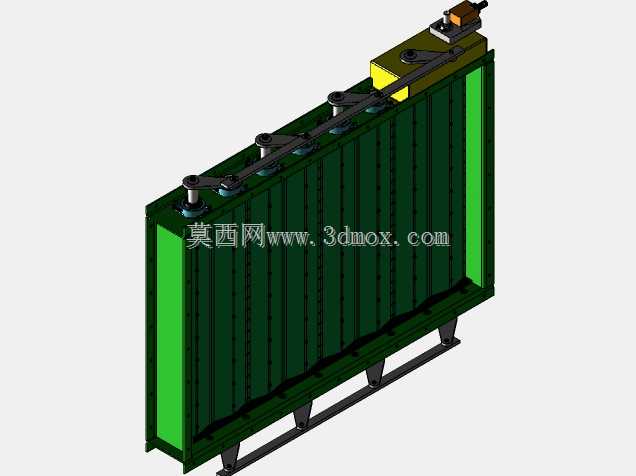

　　在大型工业通风、烟气治理以及空调风系统的管路布设中，大截面风道的气流管控一直是现场运维与结构设计的核心难点，这类场景中风道截面跨度大，常规单轴百叶调节结构易出现叶片受力不均、气流扰动引发的管路共振问题，同时调节精度难以匹配系统变工况运行的需求，对置叶片结构的减振调节装置正是针对这类工况开发的专用管路部件。这款装置采用60英寸×40英寸的矩形法兰适配边界，安装时可直接与同规格矩形风道法兰对接，法兰面预留的螺栓孔位按照通用通风管路标准布设，无需额外制作过渡连接件，能有效降低现场安装的改造成本与施工周期。从结构设计逻辑来看，装置采用双侧对置排布的叶片组，每片叶片通过端部的转轴与框架铰接，相邻叶片的联动通过侧部的连杆机构实现同步动作，

　　区别于传统单侧百叶的悬臂受力结构，对置排布的叶片在关闭状态下可实现双向承压，在风道内存在正负风压波动的场景下，叶片不会出现单侧受压变形导致的漏风问题，同时叶片表面做了流线型修型，在全开状态下对气流的阻挡率更低，能有效减少气流通过时的涡流产生，从源头降低气流脉动引发的管路振动。装置侧部配置的联动执行端采用齿轮连杆组合传动，可适配手动、电动等不同驱动方式的加装需求，传动路径中设置的阻尼缓冲结构，能在叶片调节到位后吸收气流冲击带来的叶片颤振，避免振动通过法兰传递到后端管路与风机设备，延长整个风路系统的易损件使用寿命。在实际选型应用中，这类装置常被布置在大型风机进出口、除尘系统风道分支、工业窑炉配风管路等位置，

　　既可以作为风路通断与流量调节的截流部件，也能通过自身的阻尼结构衰减气流脉动，替代传统管路中单独设置的减振节与调节风门，减少管路系统的部件数量与整体阻力损失。建模过程中需要重点关注叶片转轴与框架的配合间隙，既要保证叶片转动灵活无卡滞，也要控制间隙在合理范围避免漏风率超标，同时侧部连杆机构的铰接点位置需要反复校核，保证所有叶片在0到90度转动行程中无运动干涉，关闭状态下叶片搭接边的密封面能完全贴合，框架的加强筋布设需要匹配大截面结构的刚度需求，避免装置在运输或安装过程中出现框架变形，影响叶片的正常动作。
