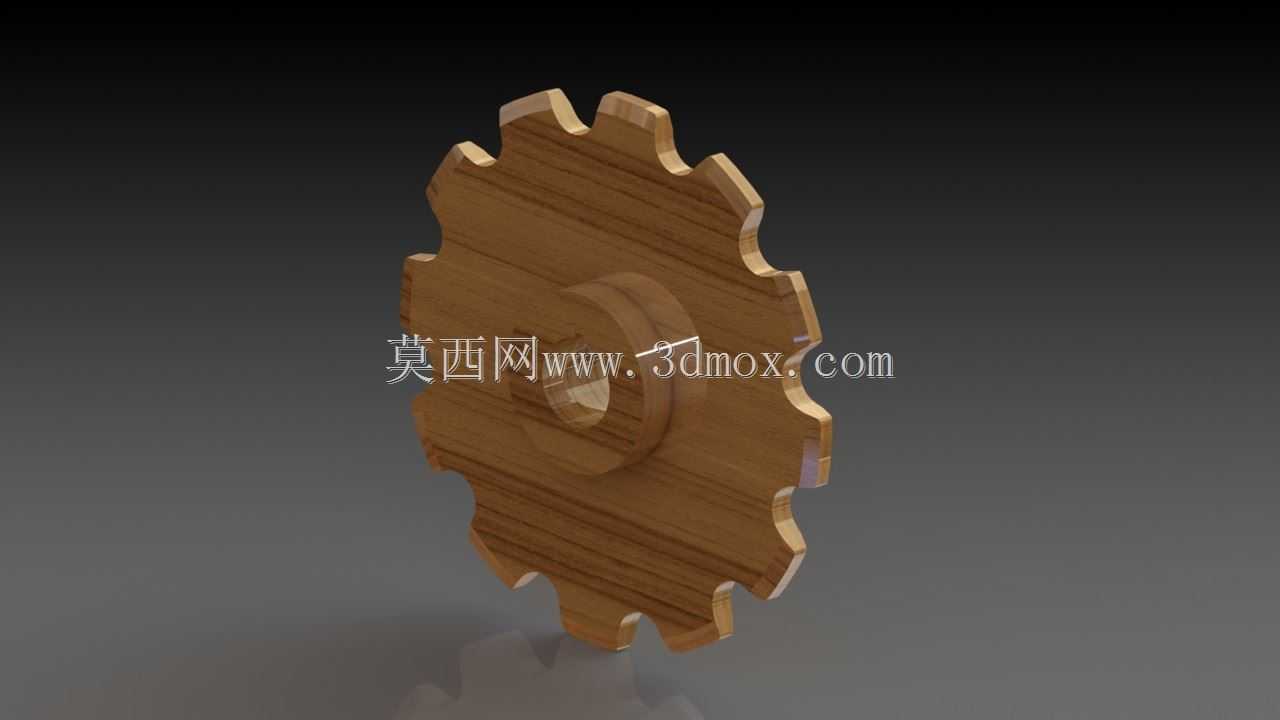

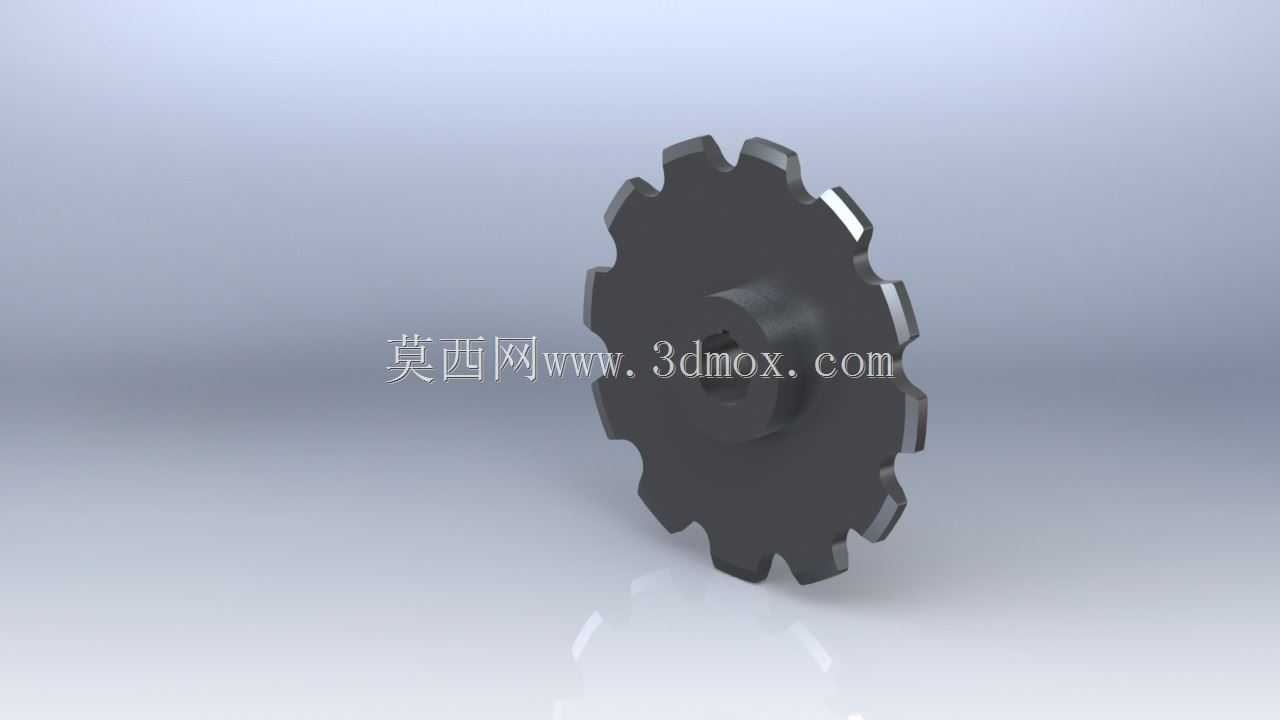

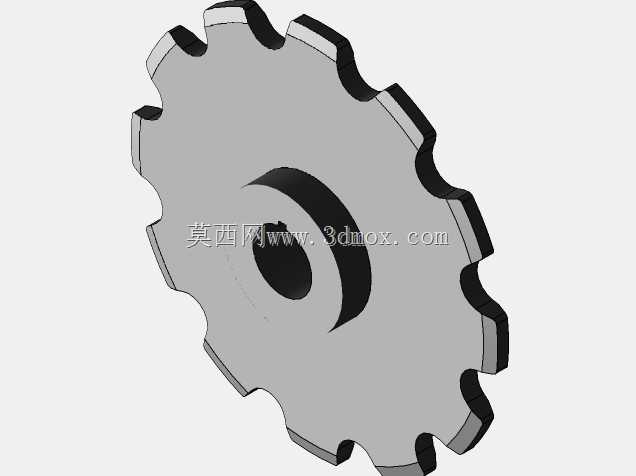

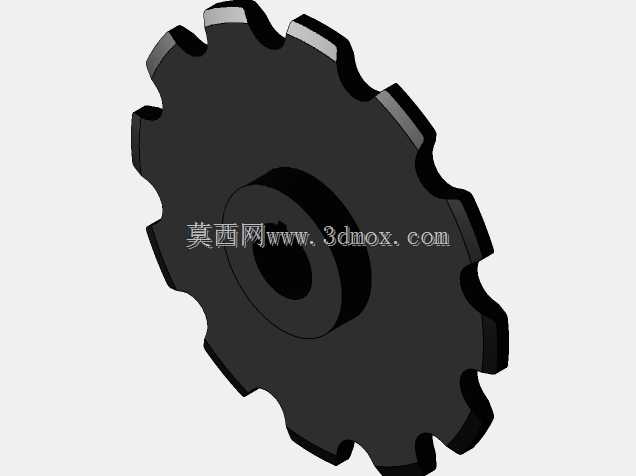

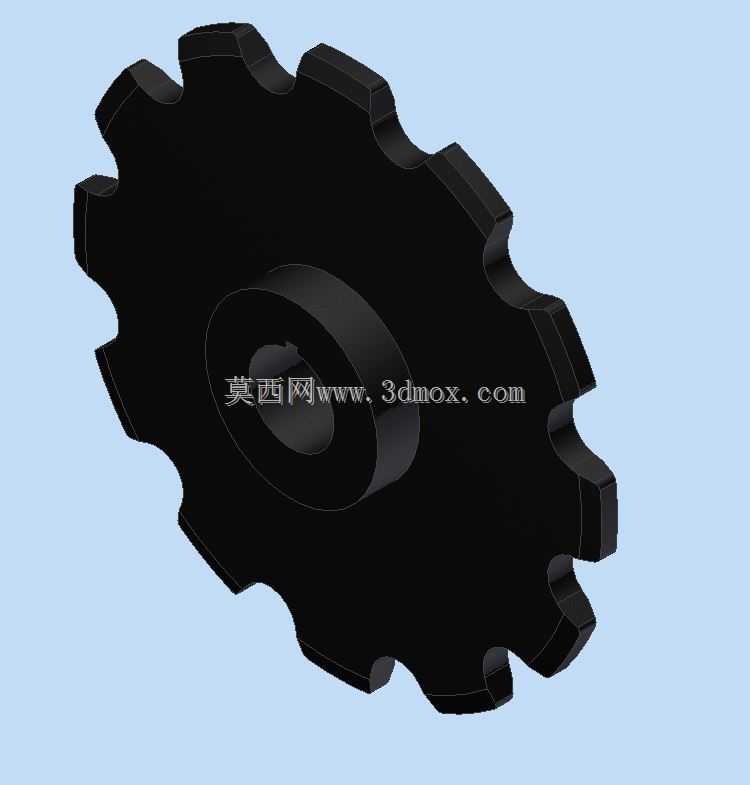

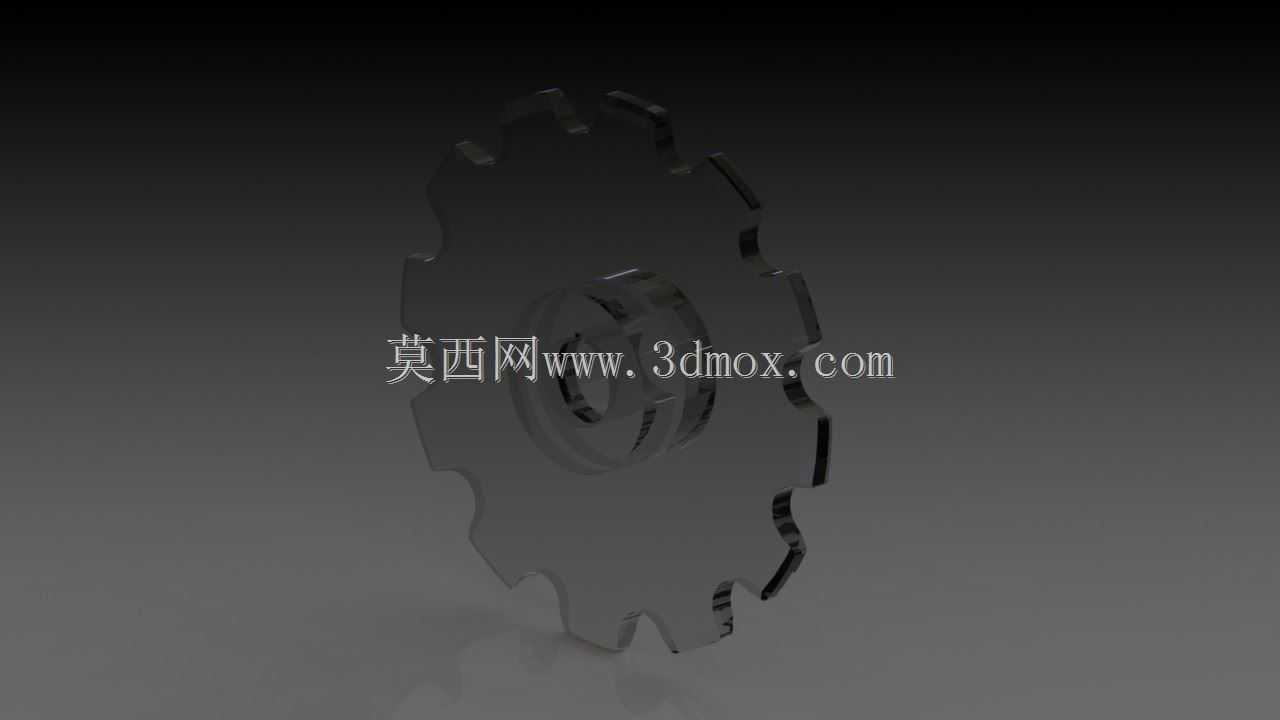

Tsubaki12齿6节距工程传动链轮

　　这类链轮常见于重载输送线、矿山给料设备、大型农业机具的动力传递环节，和对应规格的滚子链条啮合时，能把驱动端的扭矩稳定传递到从动机构，相比平带传动不存在打滑丢转的问题，在多粉尘、有少量冲击载荷的工况下也能保持稳定的传动效率。设计时首先要匹配对应链条的节距参数，这个6.00节距的规格对应CC5系列链条，齿形轮廓采用三圆弧一直线的标准齿廓，保证链条滚子啮入啮出时没有卡滞，每个齿的受力均匀，不会出现单齿过载崩损的问题。轮毂部分做了加厚凸台设计，中心预留的轴孔可以根据实际安装需求加工键槽，适配不同直径的传动轴，凸台的轴向长度足够覆盖常规联轴器或者轴承的安装宽度，避免运行时链轮出现轴向窜动。齿顶部分做了小倒角处理，既方便链条初始安装时的挂接，

　　也能减少链条在高速运转时和齿顶的剐蹭磨损，整体采用对称式结构设计，安装时不需要区分正反方向，降低现场装配的出错概率。从安装边界来看，链轮的齿根圆直径、齿顶圆直径都严格匹配对应链条的啮合尺寸，相邻两齿的节距误差控制在极小范围内，避免链条运行时出现跳齿、异响的问题。轮盘的厚度比链条内节内宽略小，保证链条能顺畅卡在轮齿上，不会出现侧向偏磨的情况。在实际设备选型时，这类链轮通常要搭配张紧机构使用，抵消链条长时间运行后的拉伸伸长量，保证啮合的贴合度。建模过程中对每个齿的轮廓做了等距阵列，保证所有齿的形位公差一致，轮毂和轮盘的连接处做了圆角过渡，减少应力集中，即使在频繁正反转的工况下，也不容易出现根部断裂的问题。这类工程链轮和普通轻型输送链轮相比，齿部的厚度更大，能承受的扭矩更高，适合长距离、大负载的动力传递场景，在建材输送、粮食仓储输送、重型装配线的驱动端都能看到这类结构的应用。
