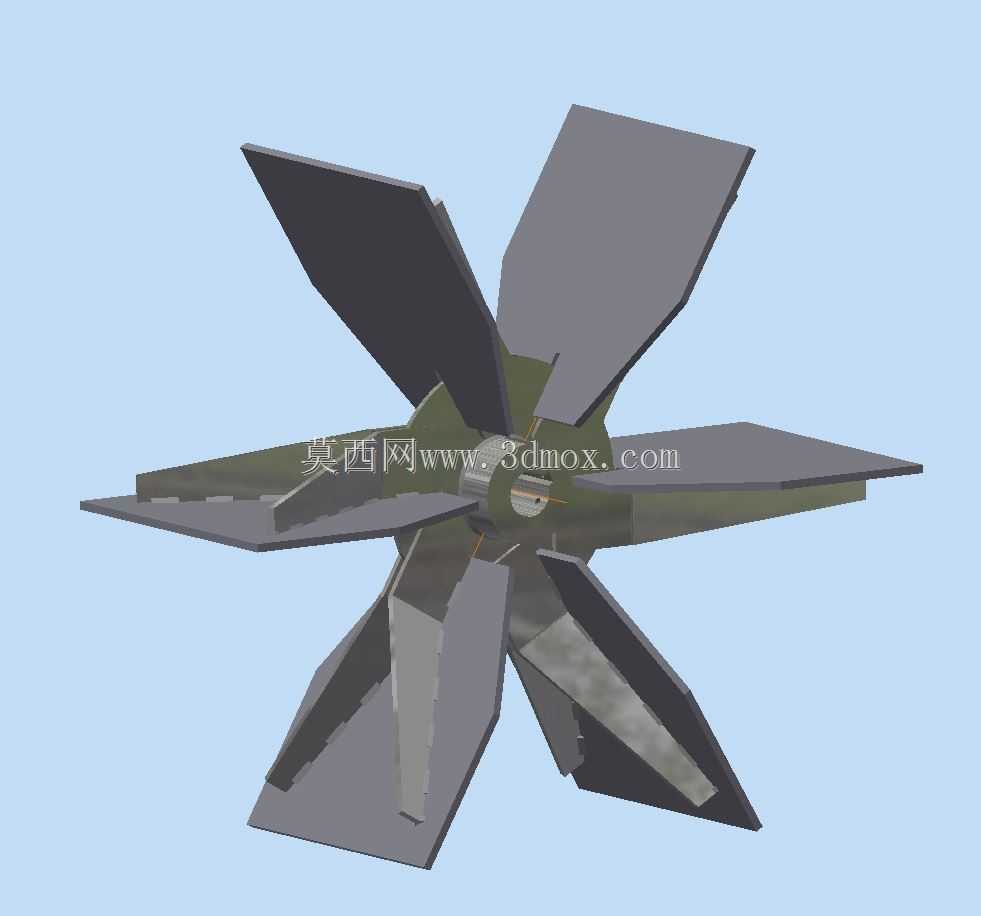

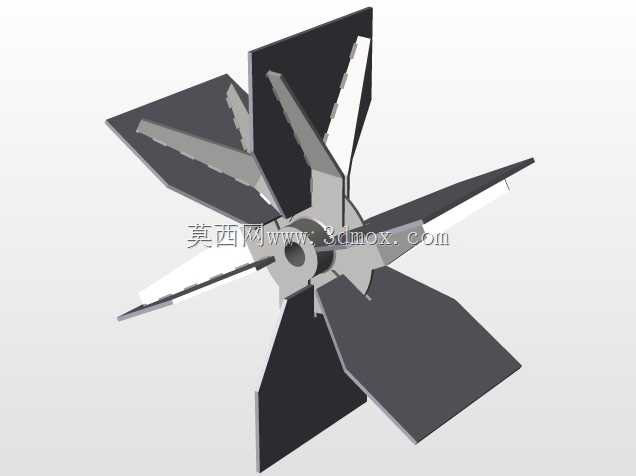

大尺寸物料输送风机六叶叶轮结构

　　该叶轮为物料输送类风机的核心做功部件，适配54英寸规格的风机壳体，主要应用在粮食加工、建材散料输送、轻工原料风送系统中，承担着为气固两相流提供动能的核心作用，区别于普通通风换气用风机叶轮，这类叶轮需要同时兼顾气动效率与抗磨损性能，在输送颗粒状、粉状物料时，叶片表面会持续受到物料颗粒的冲刷，因此结构设计上做了针对性的强化。从结构布局来看，叶轮采用六片等夹角布置的后倾式宽叶片，叶片与轮毂的连接位置做了圆弧过渡处理，避免应力集中在长期高速旋转下出现焊缝开裂或者叶片变形的问题，叶片的型线不是简单的平面结构，而是带有一定的扭转角度，这个角度是根据物料输送所需的风压、风量参数匹配设计的，既能够保证足够的出口风压来克服输送管道的沿程阻力，

　　又能减少叶片入口处的气流涡流，降低运行时的气动噪声与能量损耗。在安装边界上，轮毂中心预留了与风机主轴配合的安装孔位，孔位周边设计有均匀分布的连接螺栓孔，能够直接与标准规格的风机主轴法兰对接，不需要额外做转接结构，叶轮的整体外径与风机壳体的内壁间隙控制在合理范围内，间隙过小容易在运行中因为热胀冷缩出现叶片擦碰壳壁的问题，间隙过大则会造成气流回流，降低风机的整体输送效率。这类叶轮在实际选型匹配时，需要结合输送物料的堆积密度、输送距离、管道弯头数量来确认运行转速，叶片的厚度选择也会根据物料的磨琢性做调整，比如输送石英砂、矿粉这类高磨琢性物料时，叶片表面还可以额外加装耐磨衬板，而输送粮食、塑料粒子这类低磨琢性物料时，

　　采用常规厚度的钢板焊接结构即可满足使用寿命要求。设计建模过程中，需要重点做动平衡校验的结构预留，每片叶片的重量差控制在极小范围内，轮毂的同轴度公差需要符合旋转部件的精度要求，避免高速运行时出现振动过大，损坏轴承或者风机壳体的问题，叶片与轮毂的连接焊缝需要连续满焊，不能有虚焊、气孔等缺陷，防止长期运行中焊缝位置被物料冲刷磨穿，造成叶片脱落的设备故障。
