燃烧器配套钢板式鼓风机叶轮结构

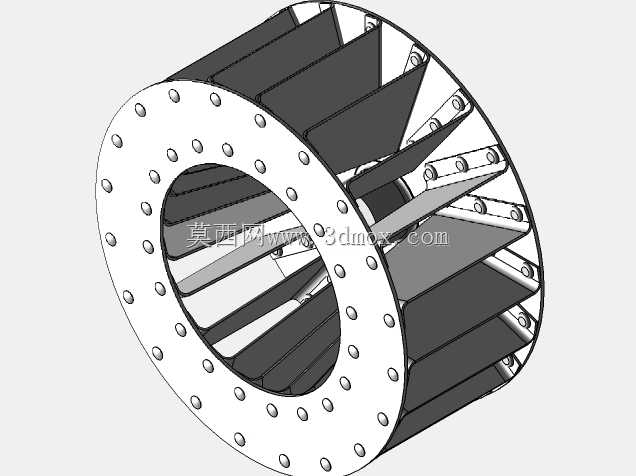

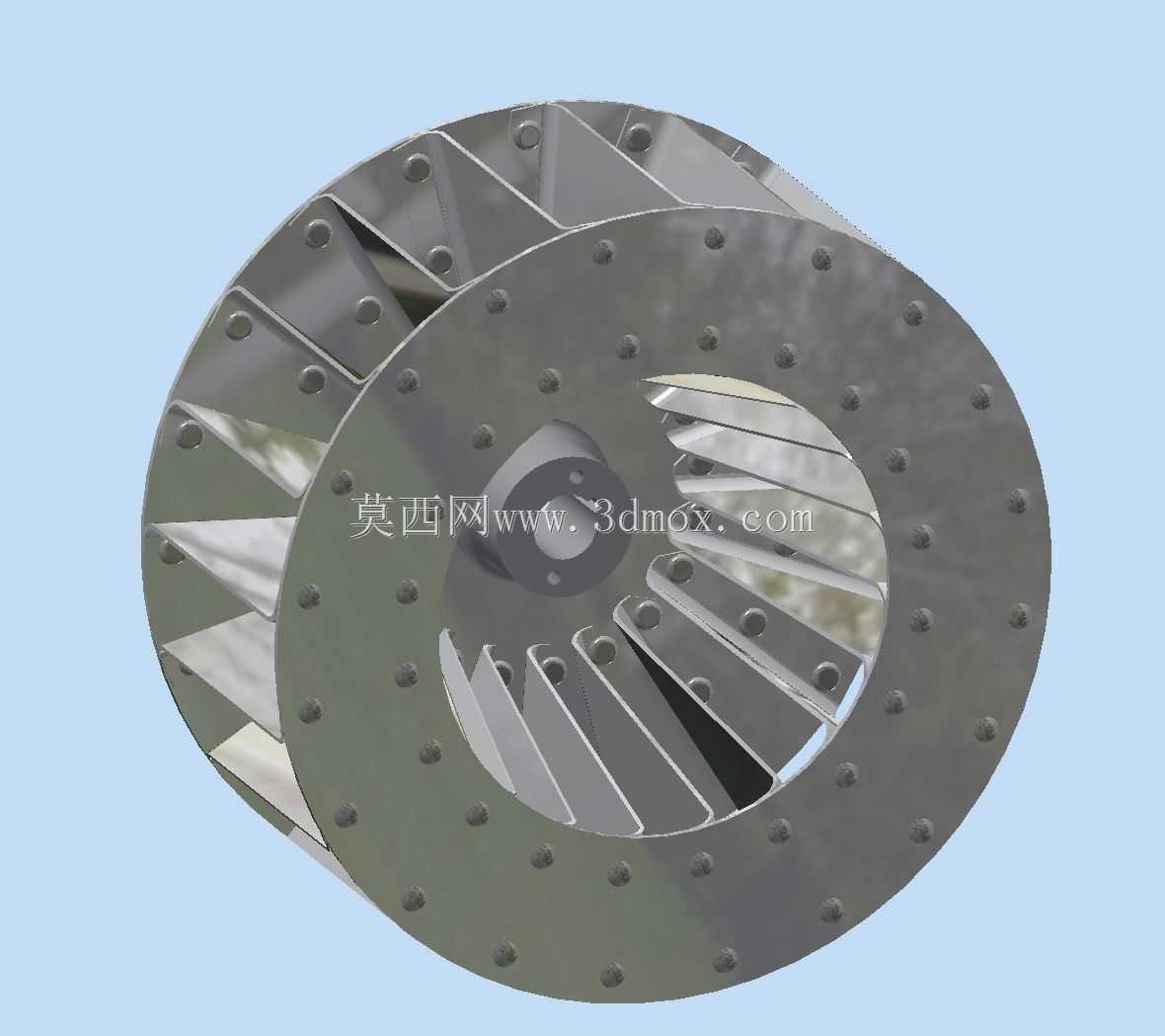

　　这类钢板焊接结构的离心式叶轮，主要配套工业燃烧器的送风单元使用，在燃油、燃气燃烧设备的供风系统里承担核心的风压建立、空气输送功能，直接决定燃烧过程的空燃比匹配效率、火焰稳定性以及整机的送风噪音水平。从结构设计来看，叶轮采用多叶片前倾式布置，前盘与后盘均采用钢板冲压成型后铆接固定，后盘预留的均匀分布螺栓孔，用于和电机输出轴端的连接法兰对位安装，安装时需要严格校验端面跳动量，避免高速运转时出现动平衡超标引发的振动问题。叶片的型线经过弧度优化，在保证足够送风压力的前提下，尽可能降低气流在叶道内的湍流损失，相邻叶片之间的流道宽度经过反复校核，既避免流道过窄导致的送风阻力增大，也防止流道过宽引发的气流回流、风压不足问题。在实际应用场景中，

　　这类叶轮需要长期在200摄氏度以内的送风环境下连续运转，因此板材选型通常会优先选用具备一定抗蠕变性能的冷轧钢板，所有铆接点位在装配完成后都需要做逐点的紧固校验，防止长期运转后出现铆钉松动、叶片移位的故障。安装边界方面，叶轮的轴向装配尺寸需要和风机蜗壳的内部宽度精准匹配，径向尺寸要和蜗壳的型线保留均匀的间隙，间隙过大会导致风压泄漏、送风效率下降，间隙过小则容易在运转过程中出现叶轮擦碰蜗壳的异响甚至卡滞故障。设计建模过程中，需要重点校验叶片与前后盘的连接位置公差，所有安装孔的位置度公差需要控制在合理范围内，确保和标准电机法兰具备互换性，同时叶轮整体做完动平衡校正后，剩余不平衡量需要满足对应转速等级的平衡精度要求，

　　避免运转时将振动传递到燃烧器整机结构，影响火焰检测元件、燃料控制阀组的工作稳定性。不同于铸造类叶轮，钢板式叶轮的重量更轻，启动惯量更小，对驱动电机的启动扭矩要求更低，同时板材的冲压成型一致性更好，批量生产时的尺寸稳定性更易控制，在中小功率的燃烧器送风系统中应用十分广泛。建模时需要注意叶片的折弯角度与前后盘的焊接/铆接让位结构，避免实际生产时出现装配干涉，同时后盘的中心轴孔尺寸需要根据配套电机的轴径做对应匹配，键槽的位置和尺寸也要符合传动连接的标准要求，保证扭矩传递的可靠性。
