六英寸气动驱动物料输送分流阀结构

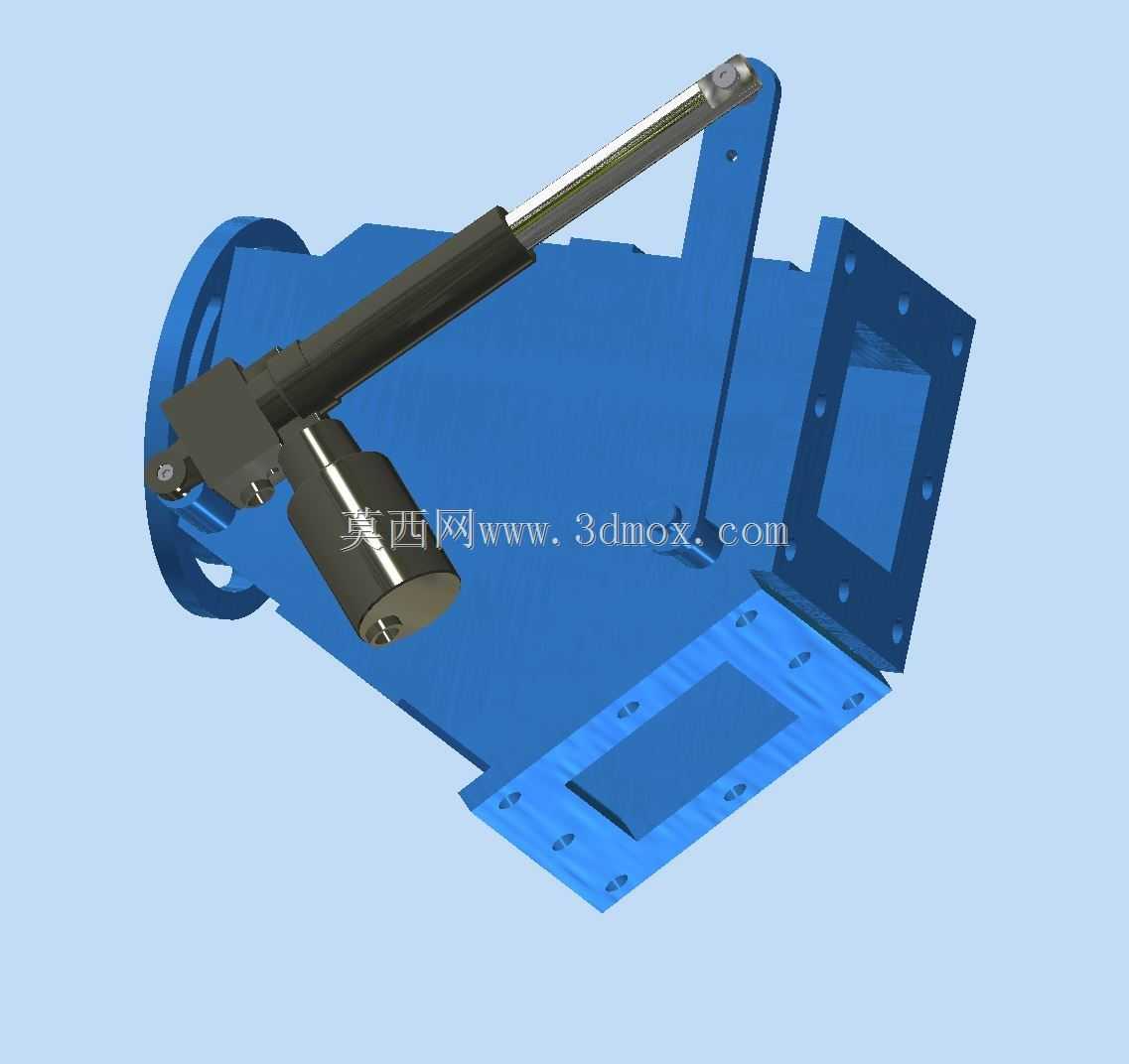

　　这款六英寸规格的分流阀，主要应用在散料气力输送、重力落料的工业管线场景中，常见于粮食加工、建材粉体输送、化工颗粒料输送的管路节点，核心作用是在单路进料的工况下，将物料流按需切换至不同的下游输送支路，替代传统的多管路岔道手动调节结构，降低管路切换的人工操作强度，同时减少物料切换过程中的撒漏、卡滞问题。从结构设计来看，该阀采用气动推杆作为驱动执行件，推杆通过铰接支座与阀板摆臂连接，驱动端做了密封防护处理，避免输送过程中的粉尘进入推杆运动副造成磨损卡涩，整体阀体采用箱式焊接结构，进料端为圆形法兰接口，适配六英寸标准输送管道的对接尺寸，两个出料端为方形法兰接口，可直接对接方形溜管或者方形截面的输送设备，安装时需要预留推杆伸缩的运动空间，

　　阀体侧面的安装支座可直接固定在管路支架上，不需要额外做复杂的承重支撑。设计过程中优先考虑了物料通过的流畅性，阀体内腔做了圆弧过渡处理，没有直角积料死角，阀板的摆动行程经过精确计算，完全切换到位后可完全封闭非工作支路的通道，避免串料问题，阀板边缘采用耐磨密封件贴合阀体内壁，在粉体输送工况下可减少细粉的泄漏。阀体的连接法兰均采用标准螺栓孔布局，可直接与同规格的通用输送管件互换安装，不需要单独定制转接法兰，气动驱动的配置可接入工厂现有压缩空气气源，配合电磁阀可实现远程自动切换，适配自动化输送生产线的控制需求。在实际选型应用中，需要注意安装位置的周边预留足够的推杆维护空间，方便后期更换密封件与驱动部件，

　　阀体的过流截面完全匹配六英寸管路的通流能力，不会在阀位处造成物料节流堵料，针对磨琢性较强的物料输送场景，阀体内壁与阀板接触面可额外做耐磨衬层处理，基础结构的安装孔位、接口尺寸均预留了衬层加装的余量，不需要改动主体结构即可完成耐磨升级。
