外转子盘式无刷动力电机结构设计

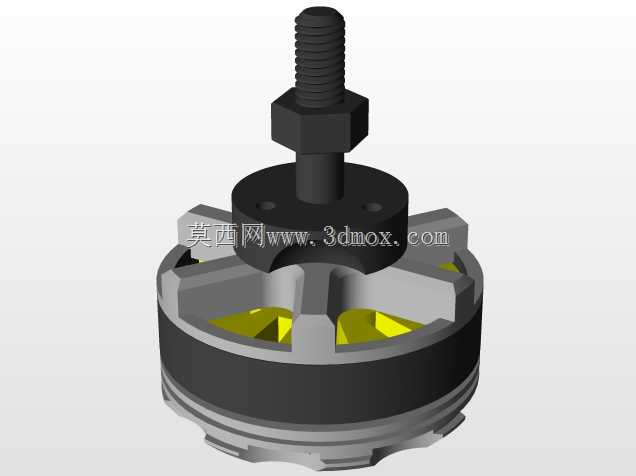

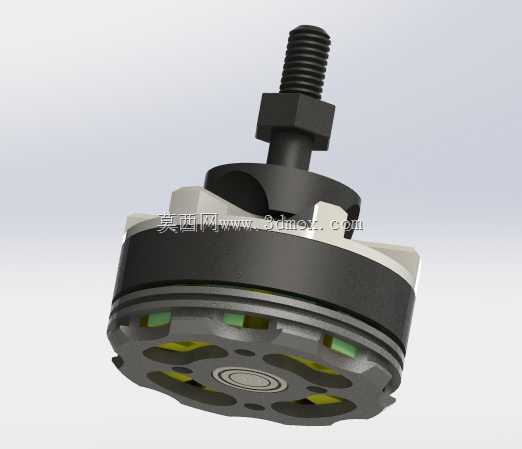

　　这款盘式外转子无刷动力部件，在小型无人旋翼飞行器、桌面级精密云台、轻量化电动执行机构的动力选型中应用广泛，区别于传统内转子无刷部件的高转速低扭矩输出特性，其扁平式的结构布局能在有限的轴向安装空间内输出更大的起步扭矩，适配直接驱动负载的传动场景，省去中间减速齿轮组带来的传动间隙与效率损耗。从结构设计逻辑来看，顶部的外螺纹轴段采用标准公制粗牙螺纹设计，配套的六角锁紧台可与安装基座的定位孔快速配合，通过标准螺母即可完成轴向锁紧固定，无需额外设计定制化的连接法兰，能大幅缩短配套设备的结构开发周期。定子组件采用多槽集中绕组布局，绕组端部的轴向尺寸被严格压缩，配合高牌号硅钢片叠压的定子铁芯，能在高转速工况下有效降低铁损，

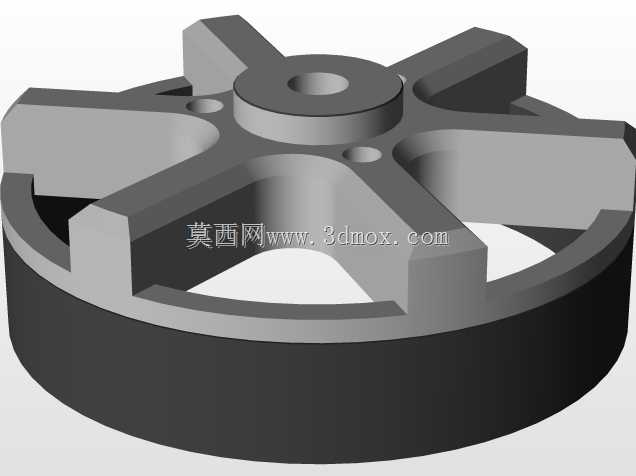

　　提升持续运行的能量转换效率；外转子壳体内壁粘贴的径向充磁磁钢，通过高精度的动平衡校准，在额定转速区间内运行时的径向跳动量控制在极小范围内，避免带动负载运行时出现不必要的振动。安装边界方面，整体结构的最大外径适配小型设备的紧凑安装舱位，轴向总长度从螺纹顶端到转子底部的尺寸经过精准核算，安装时仅需在基座上预留对应直径的中心过孔，即可将螺纹轴段穿出完成固定，转子外壳与定子基座之间预留的均匀气隙，既保证了转动过程中不会出现定转子擦碰的故障，也能避免外部粉尘进入绕组区域影响绝缘性能。实际选型应用时，可直接将负载安装盘固定在外转子的端面安装位上，动力输出直接作用于负载，传动链路的刚性更强，在需要快速启停、正反转切换的工况下，响应速度远高于带减速组的动力方案，同时盘式结构带来的低转动惯量特性，也能让动力输出的控制精度更高，适配对动态响应要求严苛的精密传动场景。
