弧面蜗杆传动结构三维建模作品

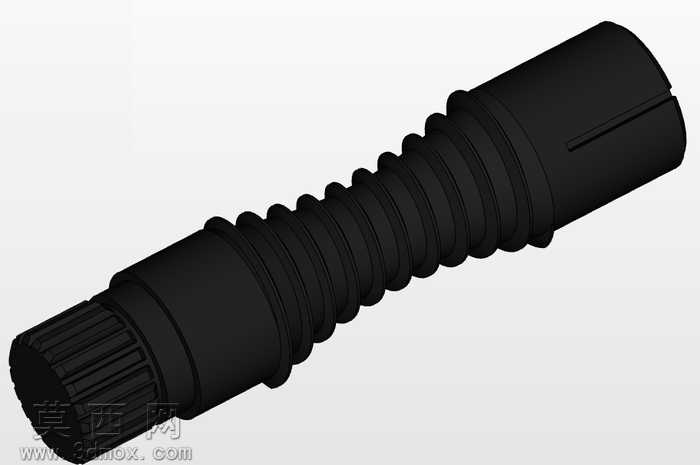

本作品为弧面蜗杆传动结构的三维建模成果，建模过程依托主流三维设计软件完成，全程遵循机械设计的精度规范与传动件的设计逻辑。建模初期先梳理弧面蜗杆的核心结构特征，将整体结构拆解为输入端花键段、定位轴肩段、弧面螺纹传动段、端部限位段四个核心功能模块，逐一完成各模块的参数化草绘，确保每一段的尺寸比例匹配实际传动工况的受力需求。建模过程中重点对弧面螺纹段进行精细化处理，不同于普通圆柱蜗杆的等距螺纹结构，弧面蜗杆的螺纹齿形沿轴向呈渐变弧面分布，建模时通过螺旋线引导、可变截面扫描的方式生成齿体，再对齿面进行曲率修整，保证齿面弧度与配套蜗轮的啮合轨迹完全契合，还原弧面蜗杆传动接触面积大、承载能力强的结构优势。输入端的花键结构采用阵列特征完成建模，每一个花键齿的角度、深度都严格按照传动输入的扭矩传递需求设定，同时在花键段与螺纹段之间设置过渡轴肩，既保证轴类零件的结构强度，也为实际装配时的轴承定位预留安装空间。渲染阶段采用哑光黑色金属材质模拟蜗杆的调质处理表面质感，调整材质的粗糙度与反光参数，还原钢制传动零件经过热处理后的哑光金属质感，同时添加柔和的环境光对齿面结构进行补光，让弧面螺纹的渐变弧度、齿形细节能够清晰呈现，避免复杂光影遮挡结构特征。整体建模过程完全参照实际弧面蜗杆的加工工艺逻辑，从毛坯的轴类基础形态，到齿形加工、花键铣削的工序特征都在模型中有所体现，没有冗余的结构设计，所有倒角、退刀槽细节都符合机械加工的工艺要求，既可以作为机械传动教学的演示模型，也能够为同类型传动件的设计优化提供三维结构参考，帮助设计者直观理解弧面蜗杆相较于普通圆柱蜗杆的结构差异与传动优势。
