适配StorebroGK195车床主轴鼻端结构

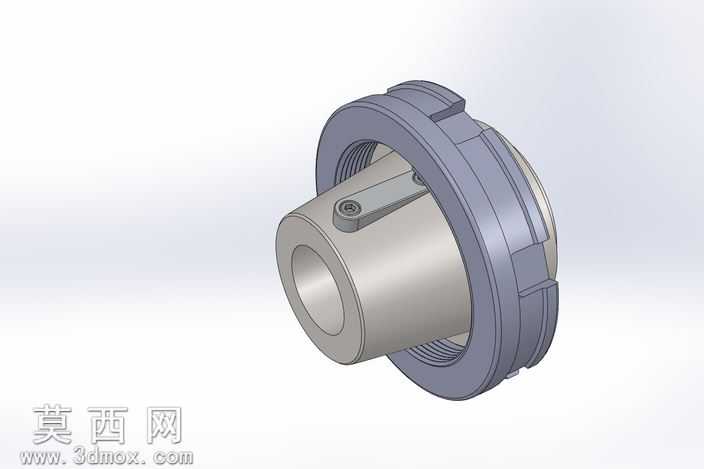

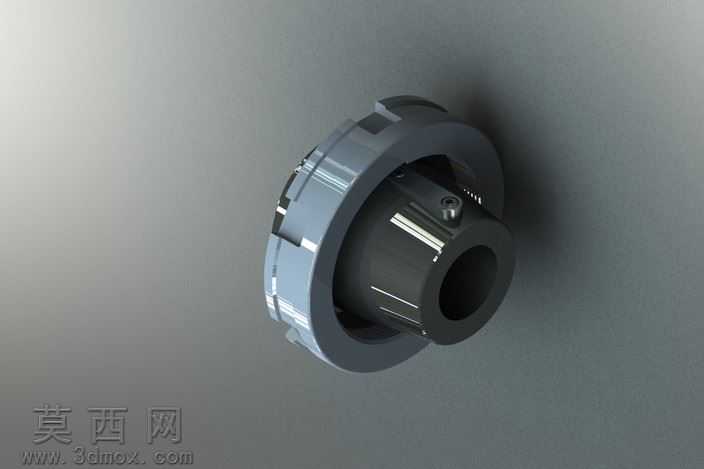

该三维模型为适配Storebro GK195型号车床的主轴鼻端结构，建模过程严格遵循车床主轴端部的通用机械设计规范，先通过二维草图绘制主轴鼻端的外轮廓、内孔锥度、定位卡槽的截面形状，再通过旋转特征生成主体回转结构，后续依次添加端面定位槽、锁紧螺纹孔、周向定位凸台等细节特征，所有特征尺寸均匹配对应型号车床的主轴安装公差要求，保证与原厂主轴的装配兼容性。模型渲染阶段采用金属材质模拟主轴常用的40Cr调质钢材质感，调整材质粗糙度、金属度参数还原经过精加工后的金属表面光泽，添加柔和的环境光与定向补光，清晰呈现结构的阶梯层次、卡槽的棱角细节与内孔的锥度形态，避免阴影遮挡关键装配结构。结构设计上，该主轴鼻端采用标准的短锥定位形式，外圆周向分布的卡槽用于配套卡盘的快速定位锁紧，内孔的锥度结构可适配顶尖、刀杆等工装的装夹，端面的螺纹孔用于锁紧配套夹具，整体结构兼顾装夹刚性与拆装便捷性，符合普通车床主轴端部的受力要求，可承受车削加工过程中的径向切削力与轴向传动力，建模时对所有配合面均做了公差预留的特征处理，还原真实零件的装配间隙设计。设计思路围绕车床主轴的核心功能展开，在保证结构强度的前提下优化了卡槽的受力角度，减少装夹时的应力集中，内孔的过渡圆角设计也降低了主轴高速旋转时的应力集中风险，整体模型完整还原了该型号车床主轴鼻端的所有结构细节，可用于车床维修配件的建模参考、工装夹具的适配设计以及车床结构的教学演示使用。
