简易手动杠杆式夹紧工装结构

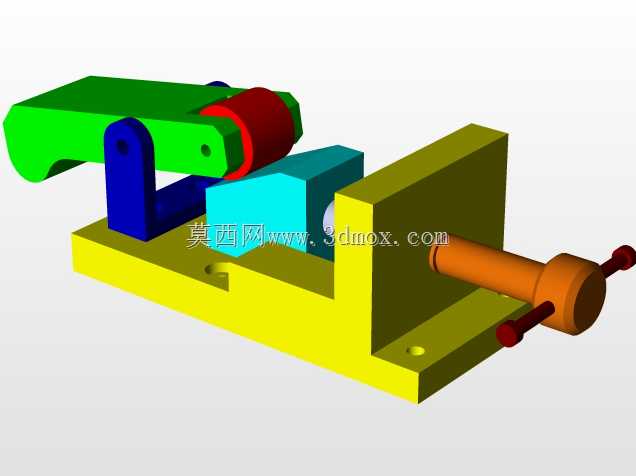

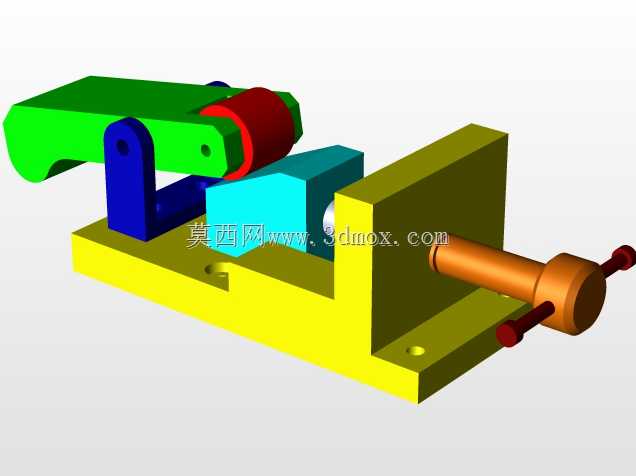

　　这款手动夹紧结构常应用在小型零件铣削、钻孔工序的工位装夹环节，也可适配流水线旁的手工预装工位，用来固定小型异形工件避免加工或装配过程中出现位移偏差。整套结构采用侧推式螺杆配合杠杆压臂的组合形式，底座采用L型一体式支撑结构，底部预留两个沉头安装孔，可直接通过内六角螺栓固定在工作台T型槽或者专用工装平板上，安装时需保证压臂压紧面与工件定位面的平行度公差控制在0.05mm以内，避免压紧时工件出现翘曲变形。压臂采用杠杆式设计，支点通过销轴与底座上的立式支撑座连接，压头部位做了圆弧过渡处理，避免压紧时刮伤工件表面，压臂尾部的红色缓冲套可在螺杆顶推时减少刚性接触带来的磨损，长期使用后仅需更换缓冲套即可恢复压紧精度，无需整体更换压臂部件。

　　侧推螺杆采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，压紧后不会因为设备振动出现松脱问题，螺杆端部的手轮做了滚花处理，操作人员无需额外工具即可手动完成锁紧与松开动作，单工位装夹耗时可控制在3秒以内，适合小批量多品种的柔性生产场景。设计时将定位块设置在压臂正下方，定位块的V型面可适配圆柱类或者方形小零件的定位需求，定位块通过两个内六角螺栓固定在底座上，可根据不同工件的外形尺寸更换对应型面的定位块，拓展整套工装的适配范围。整套结构的整体安装边界控制在长120mm、宽60mm、高70mm范围内，不会占用过多工作台空间，相邻工位安装间距可压缩至150mm，适合多工位并排布置的小型加工单元使用。结构中所有活动连接部位均预留了0.

　　1-0.2mm的配合间隙，销轴与孔的配合采用H8/g7公差带，既保证活动顺畅无卡滞，又不会因为间隙过大导致压紧精度下降。日常维护时仅需定期在销轴部位、螺杆螺纹部位涂抹少量锂基脂即可，无需复杂的保养流程，适合生产现场的粗放式使用环境。
