航天用杆类构件快锁式固定夹具结构

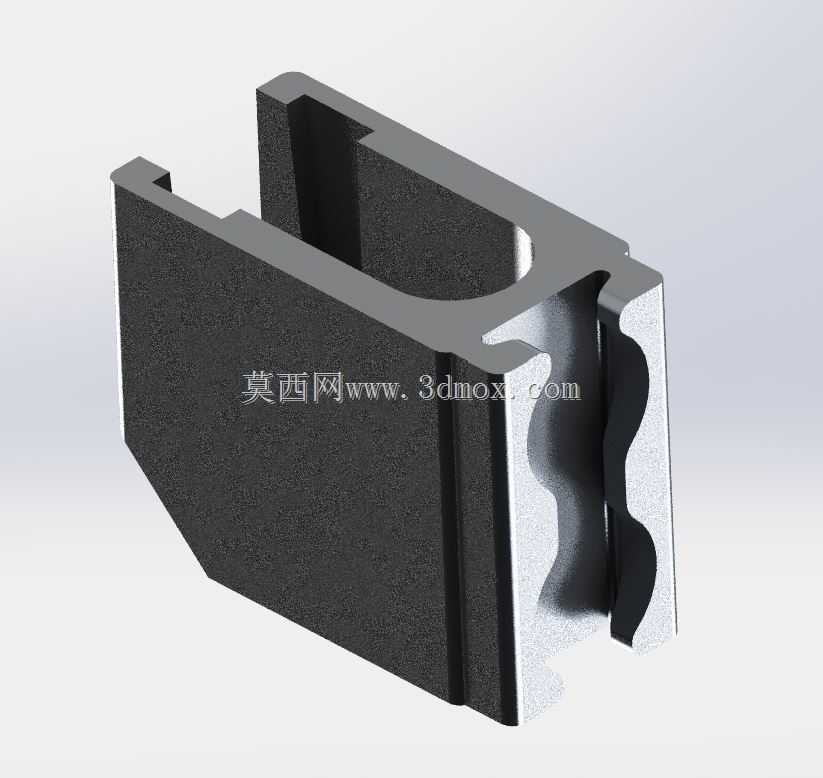

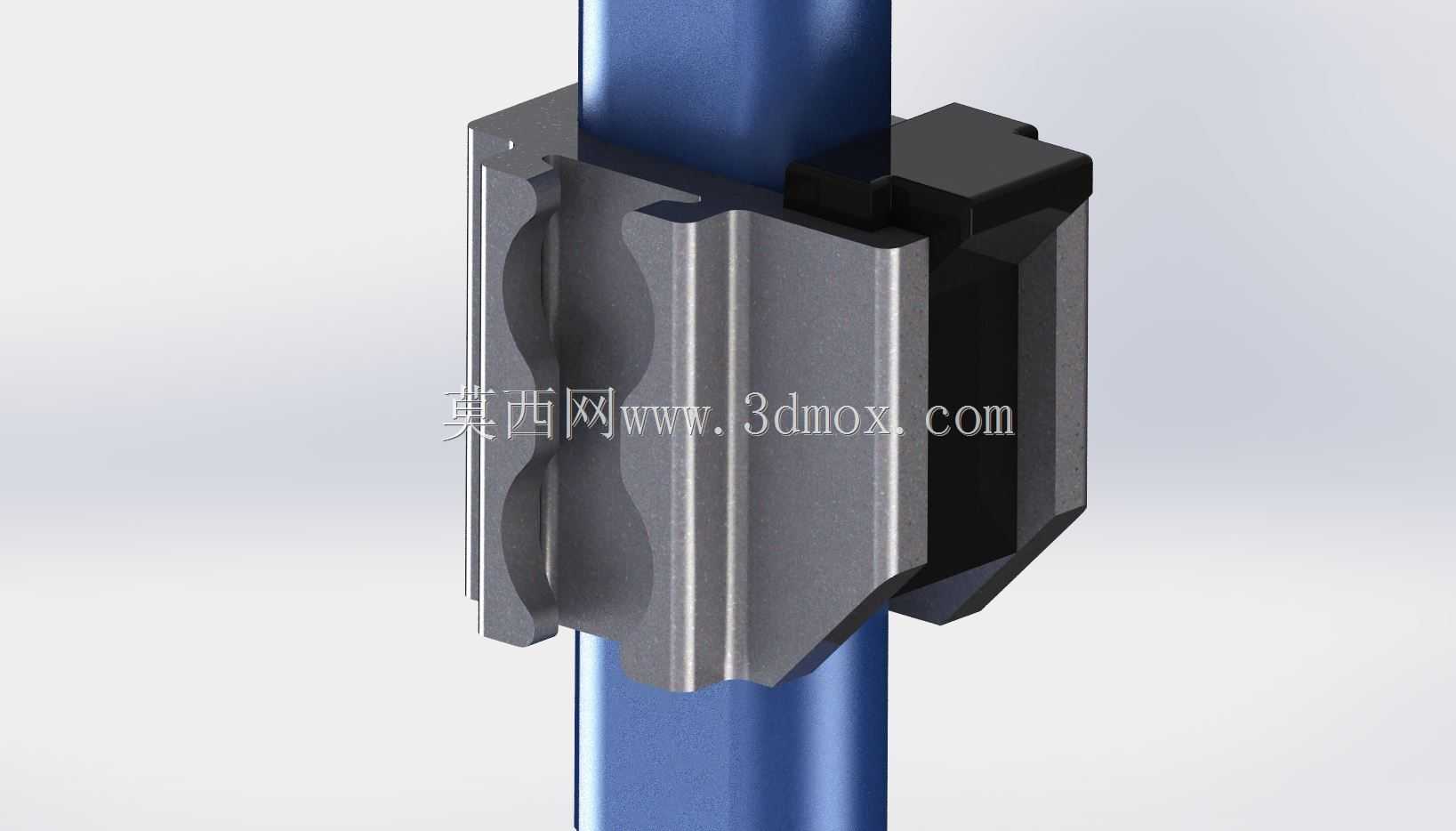

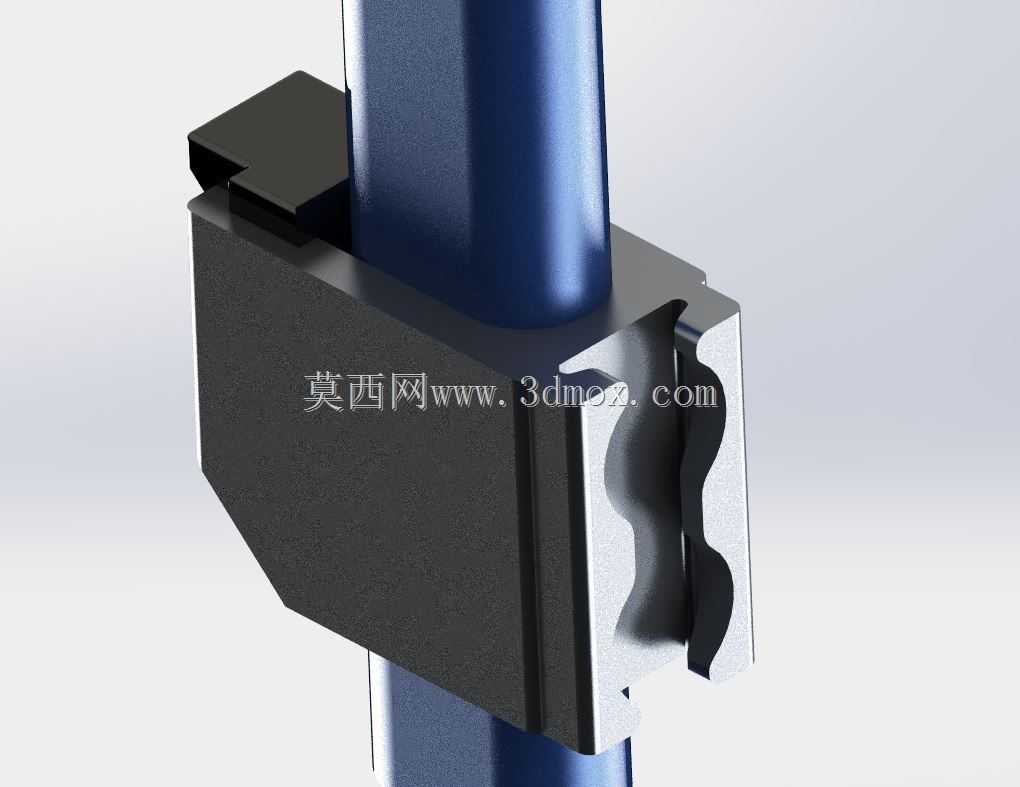

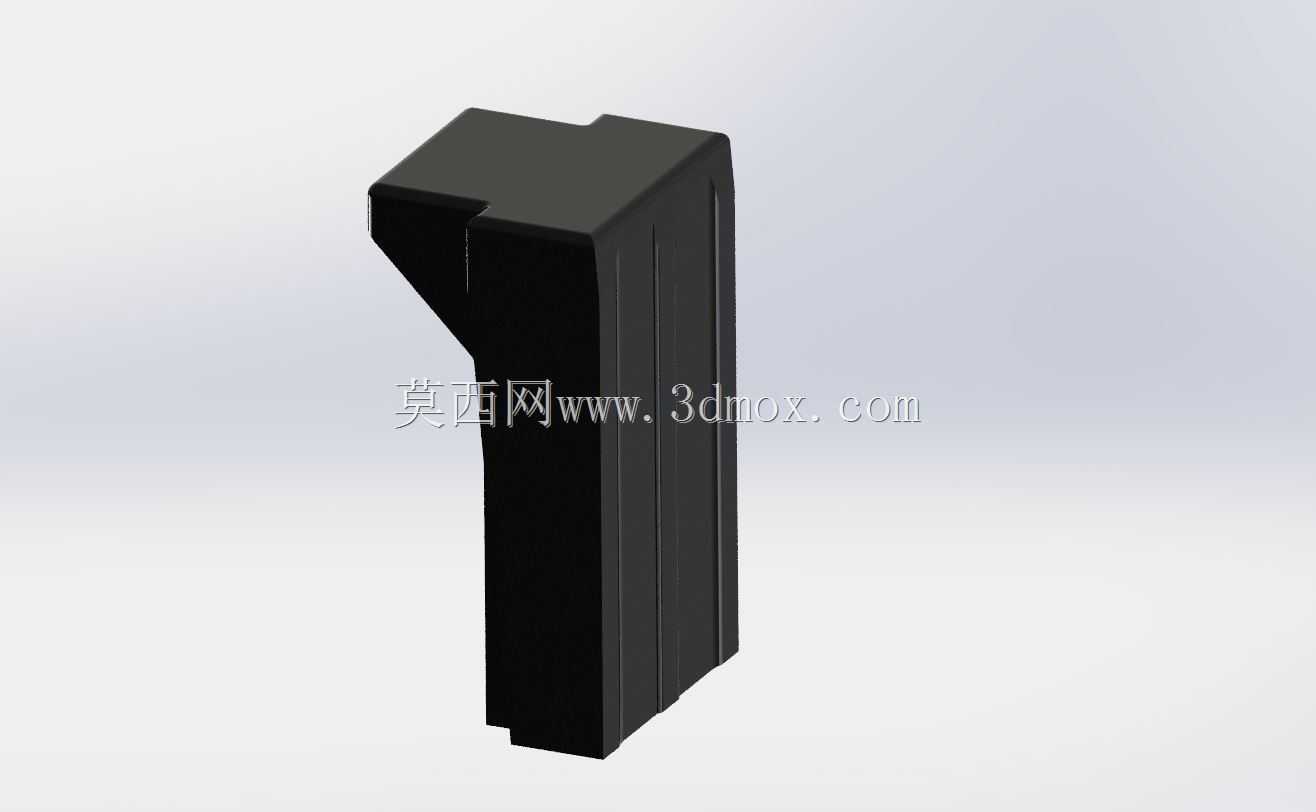

　　在航天地面测试、舱内构件快速装夹场景中，这类杆类固定夹具的应用覆盖了管线临时固定、试验杆件快速锁紧、舱内辅助构件快装等多个环节，区别于传统螺栓压紧式夹具，它不需要额外工具就能完成装拆，在狭小的舱内作业空间里，能大幅降低操作人员的动作幅度，减少工具遗落、螺栓掉落引发的舱内异物风险。从结构设计逻辑来看，这款夹具完全遵循极简可靠的设计原则，没有多余的弹性零件、锁紧销等易损耗部件，主体采用一体式机加工结构，夹持侧的弧形贴合面完全匹配对应直径的圆杆外壁，安装时只需要将夹具的开口侧对准杆件推入，待插入件推至定位面后，夹具自身的楔形锁紧结构就会在杆件受外力扰动时自动形成锁止效应——不管是沿杆件轴向的拉拽力，还是垂直于杆身的倾覆力矩，

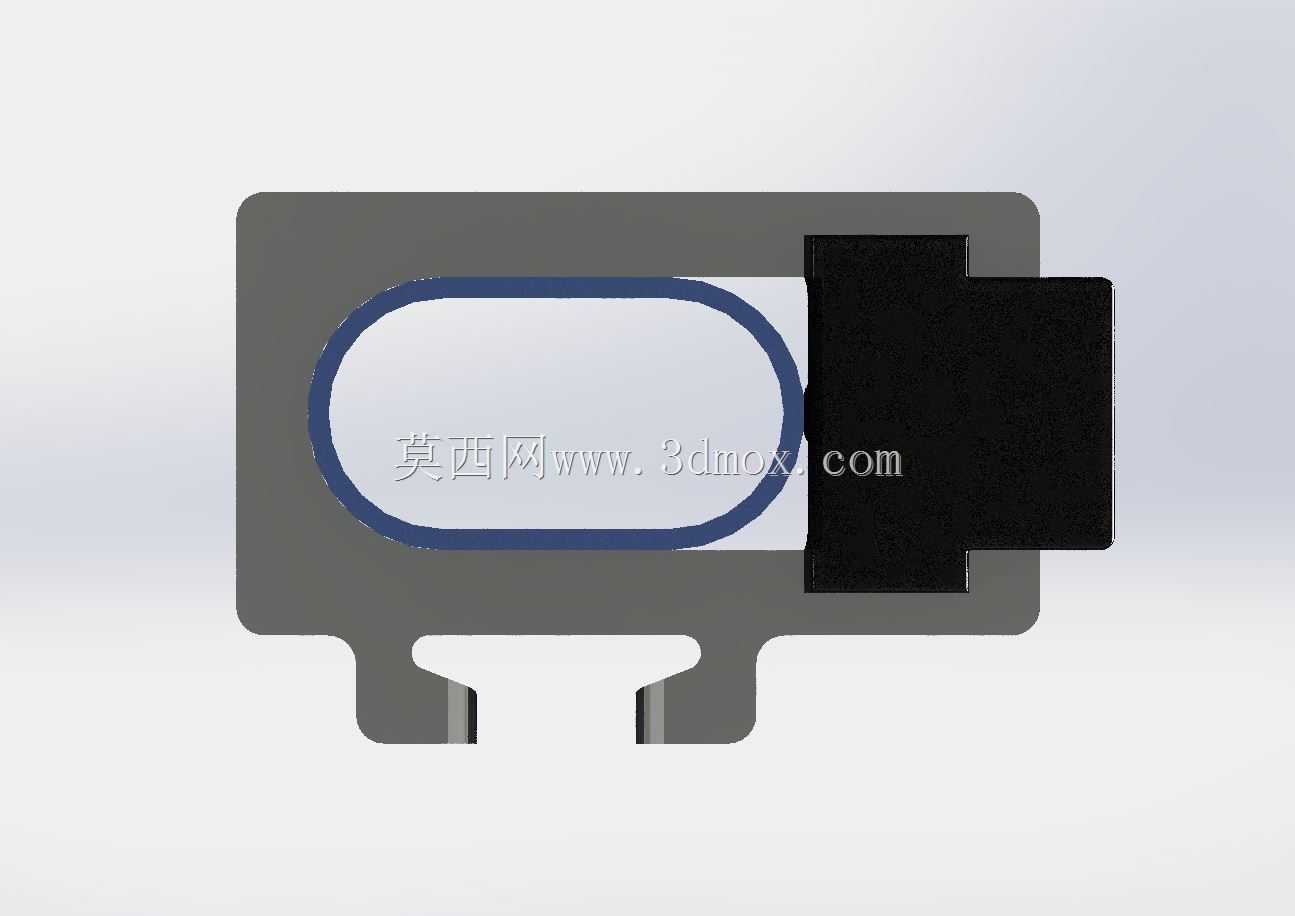

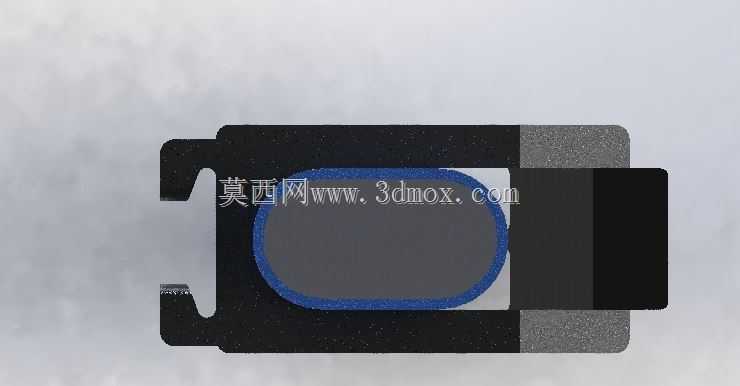

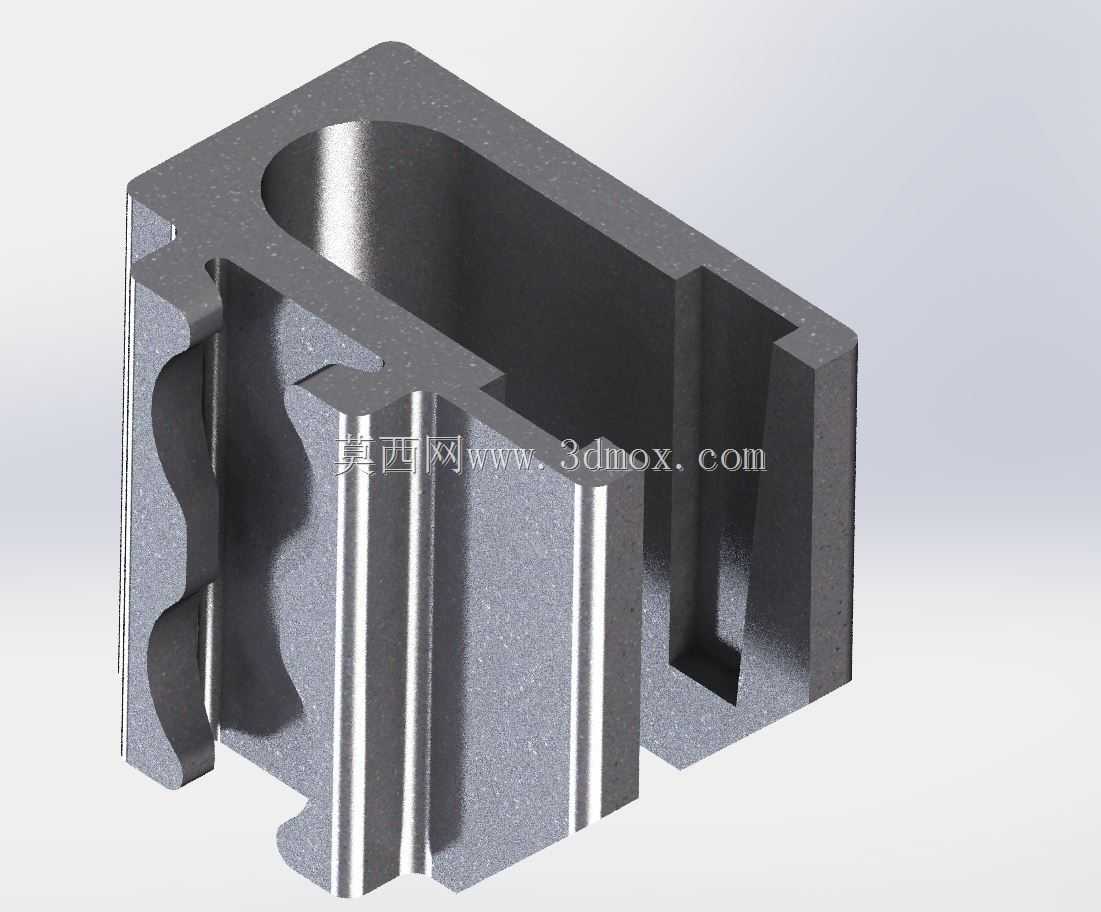

　　都会顺着楔形接触面转化为更大的正压力，越受力锁得越紧，不会出现传统夹具有的受振松脱问题。从安装边界来看，这款夹具的主体外形为带定位凸台的方块结构，背部的卡槽可以直接卡入预设的安装轨，不需要额外打孔固定，侧向的凸台结构刚好能在推入安装位时形成硬限位，避免安装过位导致的夹持错位；夹持侧的弧形槽做了两段式的弧度处理，靠近开口端做了导入倒角，即使杆件存在小幅的位置偏差，也能顺着倒角滑入夹持位，降低对位难度。实际使用中，这类夹具不需要做定期的预紧力调整，因为没有螺纹连接结构，也就不存在螺纹滑牙、预紧力衰减的问题，在高低温交变的测试环境中，金属结构的形变也能通过楔形面的自适应贴合补偿锁紧力，不会因为温度变化出现夹持失效。和常规的抱箍类夹具相比，

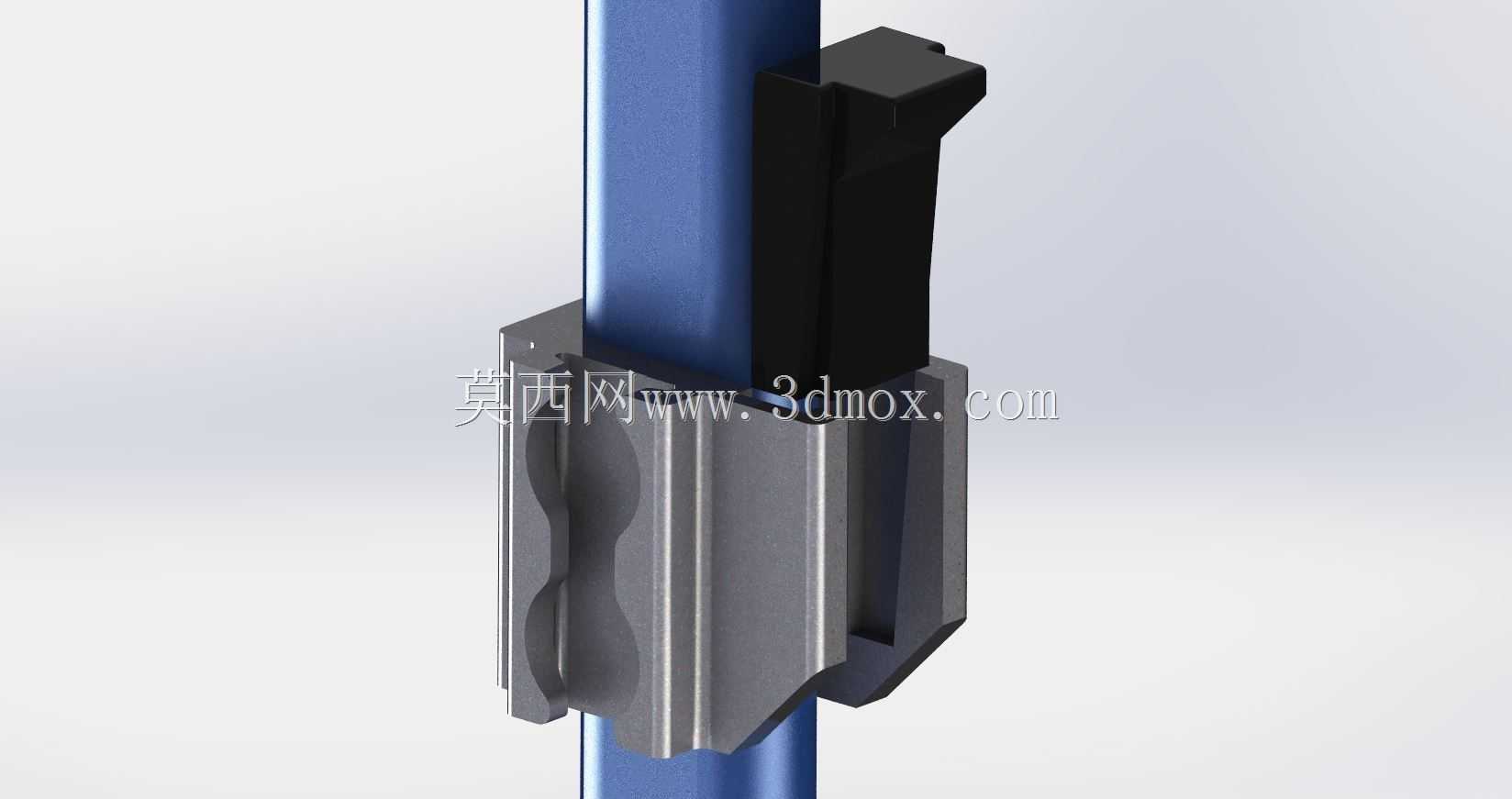

　　它的装拆动作只需要单次推入、单次侧推解锁两个动作，不需要拧动多颗螺栓，在需要频繁更换杆件位置的测试场景中，能把单工位的装夹时间从数分钟压缩到数秒，同时因为没有零散的小零件，也更适配航天作业场景的高可靠性要求，不会因为小零件脱落引发设备故障。
