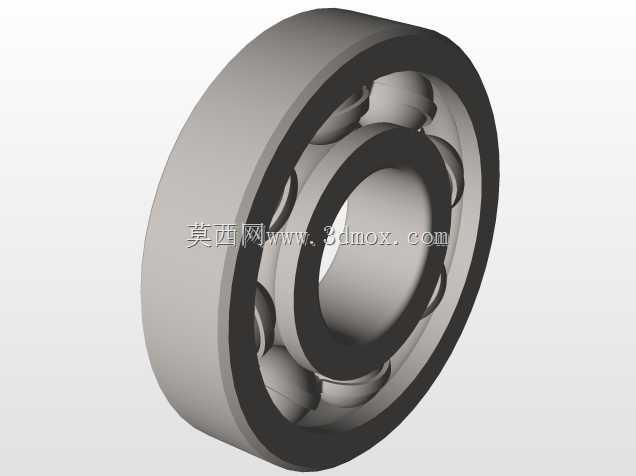

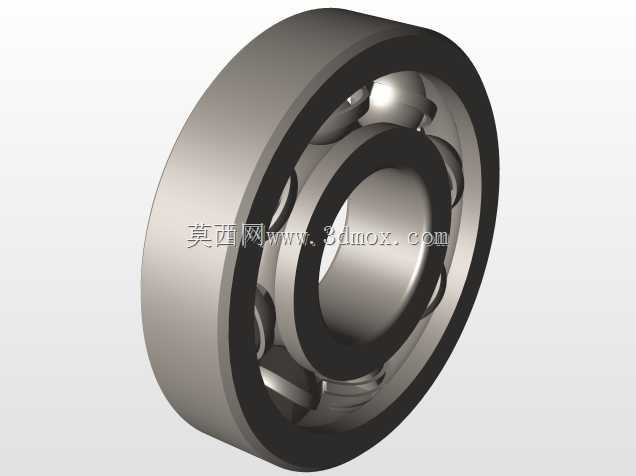

深沟球滚动轴承机械结构三维建模

　　作为旋转机构核心支撑部件，这类滚珠轴承广泛覆盖从民用家电电机、工业输送辊道、机床主轴到汽车传动系统的各类旋转工况，核心作用是约束轴系的径向与轴向窜动，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的功率损耗与部件磨损速率。从结构设计逻辑来看，该类轴承采用双滚道套圈搭配均匀排布的钢球作为滚动体，内圈与轴颈采用过盈配合实现同步旋转，外圈与设备轴承座采用过渡或间隙配合作为固定支撑端，保持架将钢球沿圆周方向均匀分隔，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内平稳循环滚动。建模过程中需要严格把控滚道的曲率半径参数，通常内、外圈滚道曲率半径略大于钢球半径，保证钢球与滚道之间为点接触状态，既可以承受额定径向载荷，

　　也能承载一定比例的双向轴向载荷，适配轴系运转过程中出现的少量挠曲变形与对中偏差。安装边界方面，这类轴承的轴向定位可通过轴肩与轴承座孔的挡肩实现，建模时需要预留标准的密封件安装槽位，部分工况下可搭配防尘盖或接触式密封圈，阻挡外界粉尘、切削液进入轴承内部，同时防止内部润滑脂泄漏，延长维护周期。在实际选型匹配过程中，需要结合轴系的额定转速、载荷大小与方向、安装空间的径向与轴向尺寸约束确定轴承的具体规格，建模时还原的倒角、退刀槽等细节结构，直接对应实际加工与装配环节的工艺要求，比如内圈端面的倒角可引导轴颈顺利压入，外圈的安装倒角可避免压装过程中刮伤轴承座孔壁。针对高速运转工况，建模时还需要考虑保持架的材质适配结构，

　　比如冲压钢保持架适合中低速重载场景，尼龙保持架则更适配高速低载荷的运转需求，滚道的表面粗糙度建模还原也对应实际加工的磨削精度要求，直接影响轴承运转的噪音水平与使用寿命。在设备检修场景中，这类轴承的三维模型可用于模拟轴承的拆卸与安装流程，提前确认拉马等拆卸工具的操作空间，避免检修过程中损伤轴颈或轴承座配合面，也能为轴系的润滑管路设计提供位置参考，确保润滑脂能够顺利到达滚道与钢球的接触表面，形成稳定的油膜降低接触应力。
