设备机箱钣金底盘结构设计方案

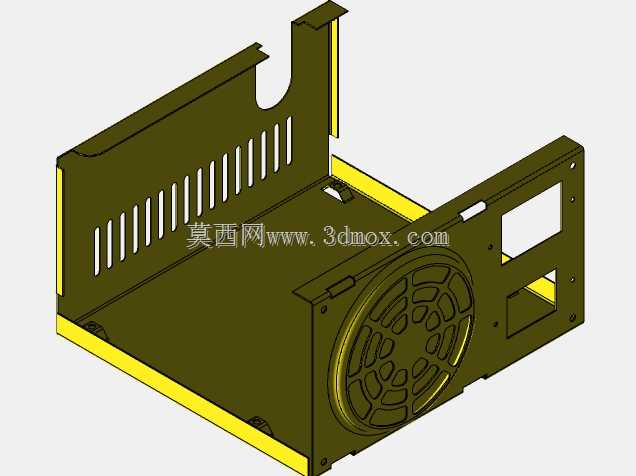

　　这类钣金底盘结构多应用于工业控制机箱、小型嵌入式设备主机、工控终端的承载主体，作为整台设备的内部安装基座，需要同时兼顾内部元器件承载、外部壳体对接、散热通风、电磁屏蔽基础支撑的多重作用，日常在车间工控柜、桌面式工业检测设备、小型专用计算终端的结构中十分常见。设计这类钣金底盘时，首先要确认内部待安装元器件的排布边界，包括主板安装位的铜柱固定孔距、电源模块的安装空间、扩展接口的对位尺寸，所有折弯边的内R角需要匹配所选钣金板材的厚度，常规1.2mm冷轧钢板折弯时内R取0.5倍板厚即可，避免折弯处出现开裂或者回弹超差的问题。从结构上看，底盘侧边的连续长条通风孔是针对内部发热元件的定向散热设计，孔位排布避开了内部元器件的安装投影区域，

　　防止异物从通风孔掉落直接接触电路板造成短路，同时长条孔的冲压工艺性更好，相比密集圆孔能减少冲压模具的损耗，批量生产时的良率更稳定。侧面板预留的方形开孔对应设备对外的接口位置，包括电源输入口、数据传输接口、散热风扇的安装位，其中风扇安装位周围的压型凸台是为了增加局部结构强度，避免风扇长期运行产生的振动导致钣金件出现共振异响，同时凸台的高度刚好匹配风扇的安装厚度，保证风扇安装后与钣金面齐平，不会突出壳体外部影响整体装配。底盘底部的折边做了向内收的结构，一方面是为了和上盖壳体形成扣合的安装位，减少外露的固定螺丝，提升整体外观的整洁度，另一方面折边形成的加强筋结构能大幅提升整个底盘的抗扭刚度，即使设备在搬运过程中受到侧面的冲击力，

　　也不会出现钣金变形导致内部元器件错位的问题。设计时需要严格控制各个安装孔的位置公差，尤其是主板固定铜柱的孔位公差要控制在±0.1mm以内，避免出现主板安装时孔位对不上的问题，所有折弯边的高度要统一，保证上盖装配后缝隙均匀，不会出现高低差。另外在底盘的边角位置预留了接地柱的安装位，方便设备整体做接地处理，满足工业设备的电气安全要求，通风孔的宽度控制在4mm以内，符合电气安全的防护要求，防止测试或者运维时手指误触内部带电部件。这类钣金件的展开计算需要精准扣除折弯系数，不同板材厚度、不同折弯角度对应的系数都要提前和钣金加工厂的工艺参数对齐，避免加工出来的成品尺寸超差，无法完成整机组装。
