家用数字卫星接收机顶盒机箱结构设计

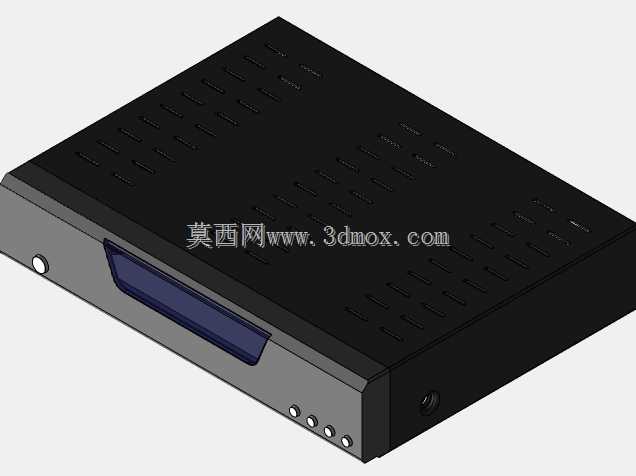

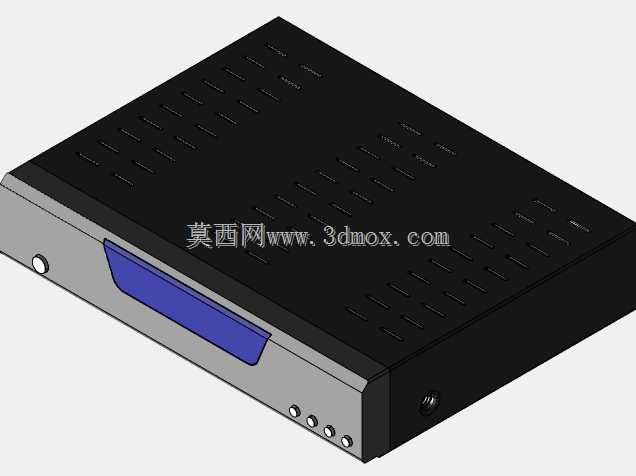

　　这款数字卫星接收设备的机箱结构，是面向民用卫星信号接收场景开发的壳体方案，日常应用在家庭卫星电视接收、偏远地区卫星信号入户、小型基站信号中转配套等场景中，核心作用是为内部的信号解调板卡、电源模块、调谐组件提供可靠的安装载体与防护结构。从实际使用需求出发，设计时首先考虑了设备长期放置在电视柜、设备层架等室内场景的适配性，整体采用卧式长方体布局，顶面排布多组阵列式散热通槽，槽体走向顺着内部板卡的发热元件分布方向设置，能在无额外风扇的被动散热条件下，保证电源模块、解调芯片工作时的热量自然散出，避免长期积热导致的元件性能衰减。前面板区域预留了智能卡插拔的卡槽位，卡槽周边做了内凹的导向斜面，方便用户在视线不佳的情况下准确插卡，

　　下方依次排布信号状态、电源、锁定等功能的指示灯开孔，开孔位置对应内部PCB板的灯珠焊盘，装配时无需额外调整对位，能直接通过壳体开孔透出灯光指示，方便用户直观判断设备运行状态。侧面与背面的结构设计兼顾安装与接线需求，背面预留了射频信号输入、音视频输出、电源接口等对应的开孔位，开孔边缘做了翻边处理，避免钣金锐边划伤接线外皮，同时在壳体两侧预留了壁挂安装的螺丝孔位，既可以直接平放在桌面使用，也能通过膨胀螺丝固定在墙面、弱电箱侧壁等位置，适配不同的安装环境。壳体的拼接采用卡扣加螺丝的组合固定方式，上下盖的对接边做了错位止口结构，既可以提升装配时的定位效率，也能减少缝隙处的灰尘进入，同时避免外部电磁干扰从缝隙窜入影响信号接收灵敏度。

　　内部的安装柱位置完全对应主流卫星接收板卡的固定孔距，柱高经过精确核算，保证板卡安装后顶面与壳体内壁留有足够的安全间隙，避免元件引脚触碰壳体造成短路，底部的四个角位设置了凸起的脚垫安装位，装配橡胶脚垫后既能抬升壳体底部，让底部空气流通辅助散热，也能避免设备放置时刮花家具表面。整体外形尺寸控制在常规机顶盒的适配范围内，宽度与深度适配多数家庭电视柜的层架间距，高度不会遮挡后方的电视接线，兼顾了功能实用性与摆放的美观性。
