格构式桁架通讯信号塔结构设计

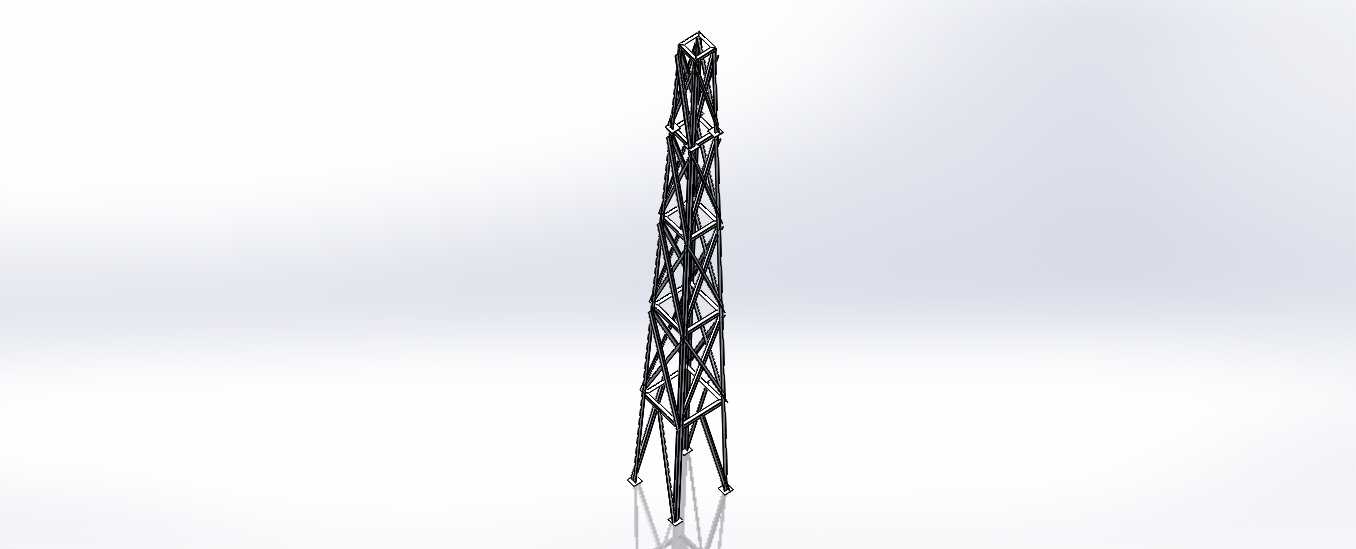

　　本次呈现的格构式桁架塔架，是高耸钢结构领域应用极广的一类承载结构，日常在郊野、丘陵、城市近郊的通讯基站布设场景中随处可见，其核心作用是为通讯天线、信号发射装置提供足够的架设高度，规避地面建筑、植被对信号传输的遮挡，保障无线信号的覆盖范围与传输稳定性。不同于单管塔的筒状受力形式，这类格构桁架塔采用空间桁架受力体系，四根主弦杆沿高度方向按固定斜率收分，从底部的大跨度支座逐步向上收窄至塔顶，整体形成上小下大的锥形轮廓，这种轮廓设计首先从几何层面降低了结构的风阻系数，同时让上部结构的自重、风荷载、覆冰荷载能够沿斜向腹杆均匀传递至底部支座，大幅提升高耸结构的抗倾覆稳定性。从结构设计逻辑来看，主弦杆作为主要的轴向受力构件，全程承受压弯复合荷载，

　　因此建模过程中严格控制了主弦杆的分段拼接位置，每段弦杆的长度匹配常规型材的供货尺寸，避免现场安装时出现过长构件的转运、吊装难题；腹杆采用交叉斜撑的布置形式，相邻两层横隔之间的斜撑角度控制在40度到55度的工程最优区间，既保证腹杆对主弦杆的侧向约束作用，避免主弦杆出现长细比过大导致的失稳问题，又不会因为腹杆过密造成钢结构用量的不必要浪费。横隔结构沿塔高每间隔固定高度设置一道，尤其是在塔架底部、馈线支架安装位、塔顶天线挂载平台位置，额外加密横隔的布置密度，用来承担局部挂载设备产生的集中荷载，同时增强塔架整体的抗扭刚度，避免强风天气下结构出现涡激共振导致的疲劳损伤。安装边界层面，塔架底部四个支座采用铰接形式与混凝土基础预埋锚栓连接，

　　建模时预留了足够的锚栓穿设空间与调节余量，方便现场施工时调整塔架的垂直度，控制安装误差在高耸结构施工允许的偏差范围内；塔顶预留了通用的天线挂载接口与检修平台安装位，能够适配不同频段、不同尺寸的通讯天线安装需求，塔架内部沿主弦杆设置了爬梯固定点位，后期运维人员可沿爬梯抵达塔顶完成设备检修与调试作业。从实际使用场景出发，这类格构式塔架相比同高度的单管塔，钢材用量更低，受风荷载影响更小，尤其适合风力较大的沿海区域、高海拔覆冰区域使用，结构本身的通透率高，风穿过桁架间隙时不会产生过大的水平推力，大幅降低基础的抗倾覆设计成本。建模过程中对所有杆件的连接节点做了精细化处理，每一处腹杆与主弦杆的连接位置都预留了节点板的安装空间，

　　匹配现场螺栓连接或者焊接的施工工艺要求，避免后期加工时出现杆件干涉、节点无法施焊的问题；塔架底部的支座节点做了加劲肋强化设计，能够将上部传递的巨大轴力均匀分散到基础混凝土接触面，避免局部压应力过大造成基础破损。在结构尺寸控制上，塔架底部的根开尺寸结合整体高度做了匹配设计，根开与总高度的比例控制在1/6到1/8的工程常用区间，既保证足够的支撑稳定性，又不会因为底部根开过大占用过多的土地面积，适配通讯基站选址时的用地限制要求。塔身上预留的馈线穿设固定点位，沿爬梯侧均匀布置，能够固定通讯线缆，避免线缆在风荷载作用下晃动产生磨损，同时所有外露构件的连接位置都做了倒角处理，避免后期运维人员攀爬检修时出现剐蹭风险。这类桁架塔架除了通讯信号挂载的核心用途外，经过局部节点调整后，也可用于气象监测设备挂载、高空照明支架、小型风力发电机支撑等场景，结构本身的模块化设计思路，让不同高度、不同挂载需求的塔架都可以通过调整弦杆分段长度、腹杆布置密度快速完成适配，大幅缩短结构设计与建模的周期，也方便现场施工时的构件批量预制与拼装。
