高精度球面蜗杆传动件结构设计

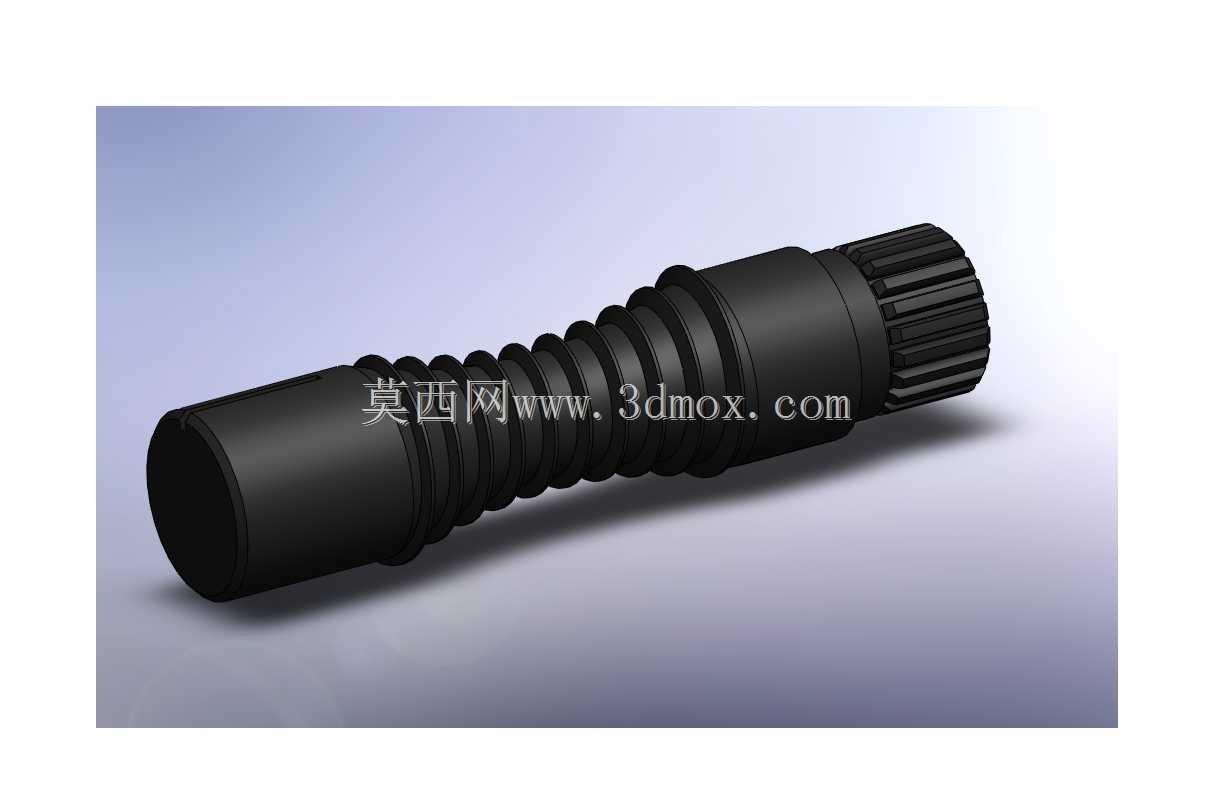

　　在重载传动场景的设备选型中，球面蜗杆的啮合特性直接决定整套传动机构的运行稳定性与负载耐受能力，这类零件常被应用在冶金设备的回转驱动、重型输送线的减速单元、工程机械的回转机构中，相比普通圆柱蜗杆，其环面啮合的接触线分布更合理，多齿同时参与啮合的特性让单位接触面积的承压更小，长期运行下的齿面磨损速率能降低四成左右，适合需要大传动比、低背隙的传动工位。从结构设计逻辑来看，这款球面蜗杆的齿部采用圆弧回转面成型，加工时需要严格控制母面的包角参数，齿形修缘部分预留了0.02-0.05mm的啮合间隙，既避免热胀冷缩导致的齿面卡滞，也能补偿安装时的同轴度误差，避免偏载造成的局部齿面压溃。蜗杆一端设计了渐开线花键连接结构，花键的定心方式采用齿侧定心，

　　配合公差选H7/h6，能保证动力输入时的同轴度，同时承受传动过程中产生的径向力与轴向力，不需要额外加装定位套就能完成轴向限位，减少装配环节的零件数量。蜗杆的轴颈部分做了等直径设计，适配标准角接触球轴承的安装尺寸，轴肩位置的圆角半径严格控制在1.5mm，避免应力集中导致的轴段断裂，轴端的倒角采用15°导向角，方便装配时轴承与密封件的顺利推入，不会刮伤密封圈唇口。在安装边界上，这款蜗杆的轴向安装尺寸需要预留至少1.2倍齿宽的轴向窜动间隙，径向安装时要保证与配对蜗轮的中心距误差控制在±0.02mm以内，中心平面的偏移量不能超过0.03mm，否则会导致啮合接触区偏移，大幅降低承载能力。实际应用中，

　　这类球面蜗杆的润滑通常采用极压齿轮油浸油润滑，油位高度要没过蜗杆最低处的1-2个齿高，保证啮合面能形成稳定的油膜，在转速低于100r/min的重载工况下，还需要在齿面涂抹二硫化钼润滑脂做初始润滑，避免启动瞬间的干摩擦损伤齿面。设计建模时，齿面的生成需要严格按照啮合方程做轨迹扫描，不能用普通螺旋扫描替代，否则会导致齿形误差过大，装配后出现啮合干涉、传动卡滞的问题，花键部分的齿形参数要和输入轴的内花键做配对校验，保证齿侧间隙在合理范围内，既能传递额定扭矩，也不会出现换向冲击。
