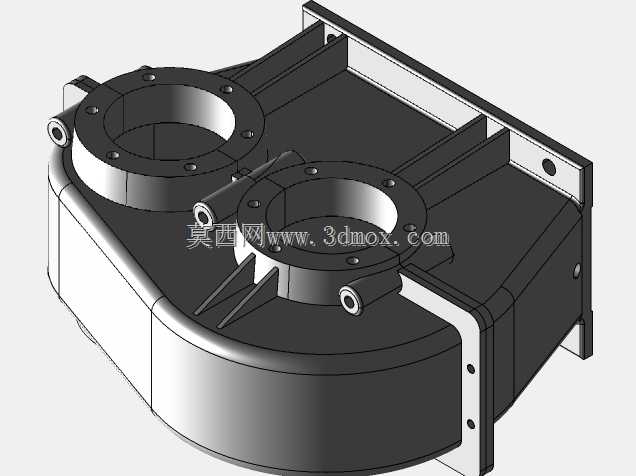

双轴承座安装位齿轮箱壳体结构设计

项目分类:通用机械零部件 发布时间:2021-12-29 ID:475320
  • 双轴承座安装位齿轮箱壳体结构设计

  这款齿轮箱壳体主要适配金属加工类老旧设备的传动系统改造场景,在车间服役年限较长的金属切削、冲压类设备中,原有齿轮箱壳体受长期振动、润滑油腐蚀、意外磕碰等影响,容易出现安装位变形、密封面渗漏、轴承座孔磨损超差等问题,直接替换自制或原厂备件成本高、周期长,这款壳体的结构设计完全匹配这类设备的传动布局需求。从实际使用功能来看,壳体承担着容纳内部齿轮传动副、支撑两端输入输出轴轴承、隔绝外部金属切屑与切削液侵入、储存润滑介质、为整体传动单元提供设备安装基准的多重作用,壳体上的两个同轴度要求较高的轴承安装位,分别对应传动系统的输入与输出轴系,安装位周边的螺栓孔位严格匹配标准轴承端盖的安装尺寸,无需二次扩孔或改孔即可直接装配标准件。

  设计过程中优先考虑了铸造工艺的可行性,壳体主体壁厚保持均匀,在轴承座受力集中区域增设了加强筋结构,避免设备运行过程中受齿轮啮合冲击力导致轴承座位置变形,同时筋位的走向顺着润滑油回流的路径布置,不会在壳体内部形成积油死角。壳体侧面的多个工艺孔分别对应油位观察、润滑油加注、废油排放、透气塞安装的功能需求,每个孔位的周边都设计了局部加厚凸台,避免攻丝或安装接头时出现壁厚不足导致的开裂问题。安装边界方面,壳体外侧的法兰安装面平面度要求控制在合理公差范围内,法兰上的安装孔位间距完全适配原有设备的安装基板尺寸,替换安装时无需对原有设备的安装基面做任何修改,直接通过螺栓紧固即可完成传动单元的固定,输入输出轴的中心高与原有设备保持一致,

  不会出现带轮或联轴器同轴度超差的问题。壳体的边角位置都做了铸造圆角处理,既避免铸造过程中出现应力集中导致的铸件开裂,也能减少安装过程中尖锐边角对装配人员造成的磕碰伤害,壳体分箱面的密封槽尺寸适配常规耐油密封垫,装配后可有效避免润滑油渗漏问题,适配常规矿物齿轮油的长期使用环境,在车间常规温湿度工况下可长期稳定服役,无需额外做表面防腐处理即可满足使用要求。
