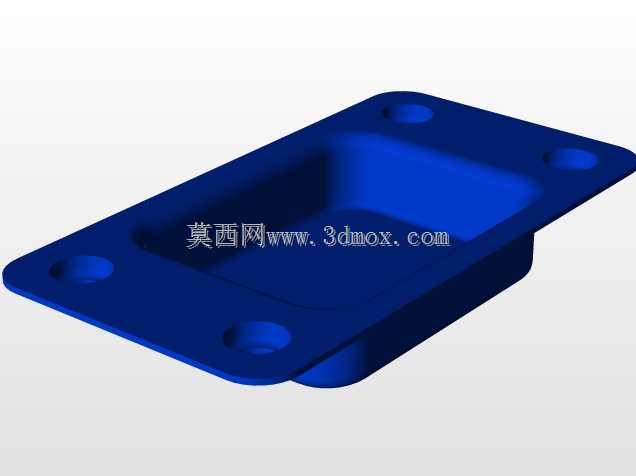

带安装法兰的凹腔式钣金支座结构

　　这类带法兰边的凹腔钣金件，常应用在各类机电设备的内部承托场景中，比如小型控制箱内的模块安装基座、输送线侧边的传感器安装座、小型动力单元的定位支撑件，核心作用是通过自身凹腔结构对被承托部件形成侧向限位，避免设备运行过程中产生的振动导致部件移位，同时法兰边的安装孔可以快速完成与设备机架、安装面板的固定，不需要额外设计复杂的连接结构。从结构设计逻辑来看，整体采用一体冲压成型的工艺思路，没有额外的焊接拼接结构，能有效减少加工工序，降低批量生产时的成本，同时避免焊接带来的变形问题，保证安装面的平面度要求。凹腔的深度设计需要匹配被承托部件的嵌入高度，既不能过浅导致部件嵌入后侧向限位不足，也不能过深造成材料浪费、增加整体结构的重量，

　　同时凹腔内部的圆角处理需要匹配冲压工艺的最小折弯半径，避免冲压过程中出现应力集中导致的板材开裂问题。法兰边上的四个安装孔采用对称分布设计，分别布置在法兰边的四个角位置，孔位的中心距需要严格匹配常用的安装面板孔距标准，保证安装时的互换性，孔边做了沉台处理，安装时螺丝头可以完全沉入沉台内，不会突出法兰表面，避免与其他相邻部件产生干涉。整体结构的壁厚根据承托载荷的不同通常选用1-2mm的冷轧钢板，表面可根据使用场景做喷塑、镀锌等防锈处理，适配不同的工业使用环境。在实际选型使用时，需要注意安装面的平面度误差不能超过0.1mm，否则法兰边固定后会出现翘曲，导致凹腔内部的定位面偏移，影响被承托部件的安装精度；

　　同时安装螺丝的锁紧扭矩需要匹配板材的厚度，避免扭矩过大导致法兰边变形，破坏安装孔的结构强度。这类结构的建模过程中，需要重点关注折弯扣除值的准确设置，保证展开后的下料尺寸精度，避免折弯后出现孔位偏移、外形尺寸超差的问题，四个安装孔的位置度公差需要控制在0.05mm以内，保证批量生产时的安装互换性，凹腔的底部平面需要设置合理的平面度公差，保证被承托部件安装后不会出现倾斜。
