钣金折弯U形安装固定支架结构

　　这类U形折弯固定支架在工业装配场景里的应用覆盖面极广，小到电气柜内部的线束、小型元件固定，大到输送线侧边的护板、轻型管线的定位，甚至农用小型机具的附属构件安装，都能见到这类结构的身影。它的核心功能是通过自身的U形弯折结构，跨骑在圆形杆件、矩形型材或者设备的凸台结构上，再通过两端平板上的安装孔穿入螺栓完成锁紧，相比单侧固定的L形支架，它的受力对称性更好，不会因为单侧受力产生长期的形变偏移，固定后的抗振动、抗拉扯能力更强。

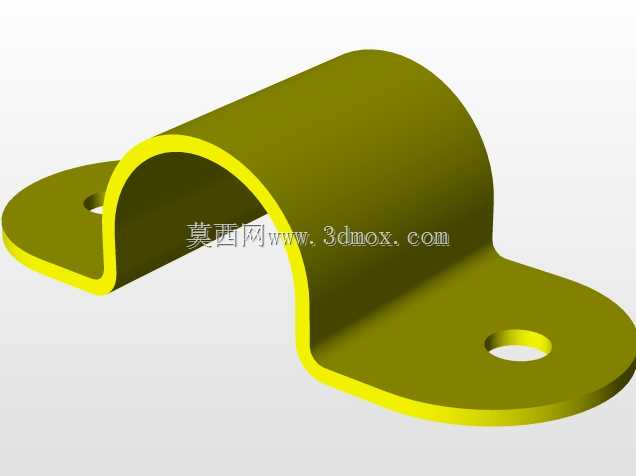

　　从设计逻辑来看，这类支架一般采用钣金冲压折弯工艺成型，选材多为普通冷轧钢板或者镀锌钢板，厚度根据实际承重需求通常在1mm到3mm之间选择，图中这款的折弯圆角做了均匀过渡，没有出现直角折弯的应力集中缺口，这是考虑到长期受交变载荷时，折弯处如果存在应力集中点，很容易在设备运行的持续振动下产生疲劳裂纹，最终导致断裂失效。两端的安装平板做了等宽设计，安装孔位采用同轴等径的圆孔，孔位距离折弯边的距离预留了足够的螺栓安装空间，不会出现螺栓头或者螺母贴靠折弯弧面无法锁紧的问题，同时平板边缘做了去毛刺处理，避免安装时划伤操作人员或者配套的管线构件。

　　在安装边界的考量上，这类支架的U形内弧直径需要和被固定的杆件外径做公差匹配，通常内弧尺寸比被固定件外径大0.2mm到0.5mm，既保证安装时可以顺利卡入，又不会因为间隙过大导致固定后出现旷量晃动。两端安装孔的中心距需要和安装基座的预留孔位严格对齐，孔的直径比选用的螺栓直径大1mm左右，预留少量的安装调整余量，避免加工误差导致无法装配。折弯处的外弧边缘做了圆滑处理，没有尖锐的棱边，在固定线束或者软管类构件时，不会割伤管线的外层保护套，延长配套管线的使用寿命。

　　实际选型使用时，需要根据被固定构件的重量、设备运行的振动频率来调整板材厚度和孔位大小，如果是用于户外场景，还可以在表面做喷塑或者镀锌处理提升防锈能力，相比铸造的同类固定座，这种钣金折弯的支架重量更轻，加工成本更低，批量生产的一致性更好，在轻量化装配需求的场景里优势非常明显。它的结构虽然简单，但每一处尺寸的设定都和实际安装、受力需求直接相关，比如折弯边的高度如果过低，会导致卡接深度不足，固定后容易从被固定件上滑脱；如果折弯高度过高，又会占用过多的安装空间，影响周边其他构件的布置，所以设计时需要结合实际安装空间做精准的尺寸核算，才能兼顾安装可靠性和空间利用率。
