弯管加工检测用手持控制规结构设计

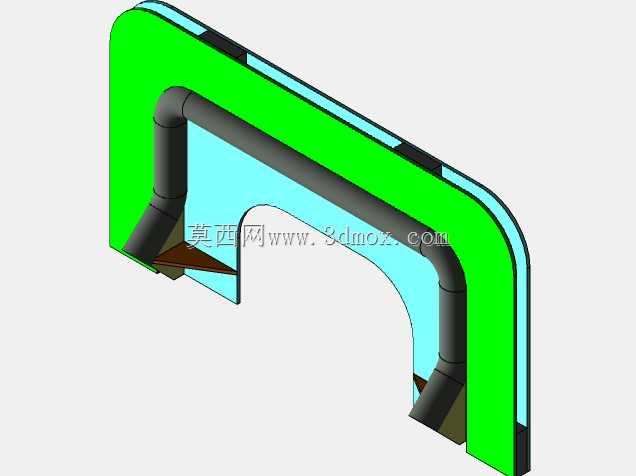

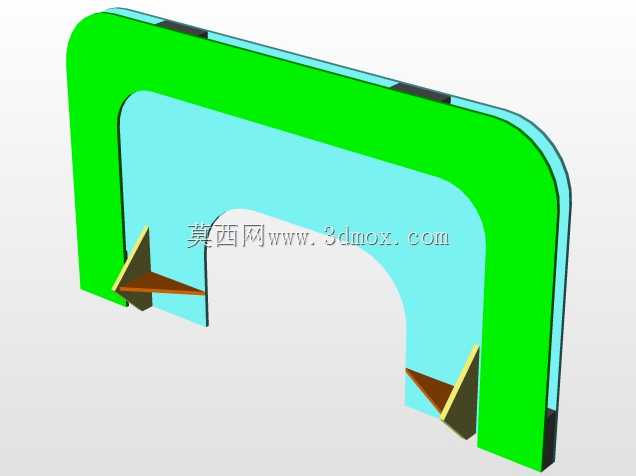

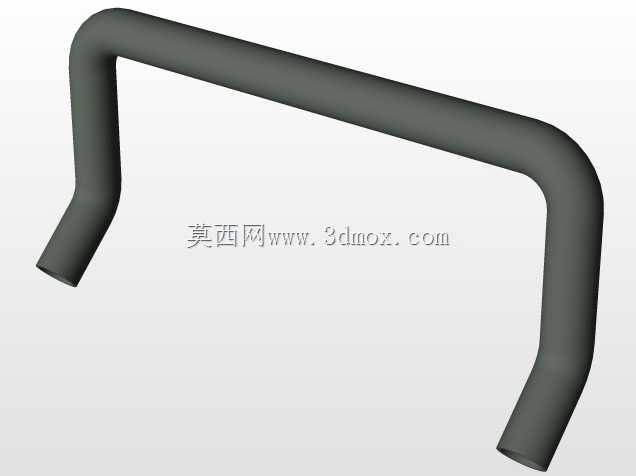

　　在管路预制、现场配管的作业场景中，弯管末端的弯曲角度、切口平面度、管口相对位置偏差，直接影响后续管路对接的密封性能与装配应力，传统靠角度尺、划线平台逐段测量的方式，不仅检测效率低，还容易因多尺寸累计误差导致不合格件流到装配环节，这款手持控制规就是针对这类检测痛点设计的快速校验检具。从结构设计逻辑来看，该检具采用仿形限位思路，主体框架做了与标准弯管外轮廓匹配的U型避让槽，槽体内侧设置两处与弯管直管段外径适配的弧形贴合面，检测时只需将待检弯管卡入规体，观察弯管外弧、末端切口与规体限位面的贴合间隙，就能快速判断弯曲半径、末端切割角度、直管段长度是否符合公差要求，不需要逐尺寸读取测量数值，单根弯管的检测时长能压缩到数秒，

　　适配批量弯管加工的线边全检需求。考虑到现场作业的手持操作需求，规体外侧做了符合人手握持弧度的加厚包边，边缘全部做倒钝处理，避免检测过程中划伤操作人员，规体整体采用轻量化的框架式结构，在保证限位面刚性的前提下尽可能削减非受力区域的材料厚度，长时间手持检测也不会产生明显的负重感。安装与适配边界上，该检具的限位槽尺寸完全匹配对应规格弯管的标准外形参数，弧形贴合面的内径与待检弯管外径保持小间隙配合，间隙值控制在弯管外径公差带的中间值，既能保证弯管可以顺畅卡入检具，又不会因间隙过大导致检测失准，规体的末端限位面与弯管切口的标准位置完全重合，检测时只要弯管切口不超出限位面的允许偏差范围，即可判定为合格件。

　　不同于通用测量工具需要操作人员具备一定的识图与尺寸换算能力，这款控制规的使用门槛极低，一线作业人员经过简单培训就能快速上手，不需要记录复杂的测量数据，通过目视观察贴合间隙就能完成合格性判定，能有效降低检测环节的人为误差。在结构强度设计上，规体的受力贴合位置做了局部加厚处理，避免长期卡入、取出弯管的过程中出现磨损导致检测精度下降，框架的转角位置设置了过渡圆角，减少应力集中，即使日常使用中出现轻微磕碰也不会发生变形失效，适配车间现场复杂的作业环境。
