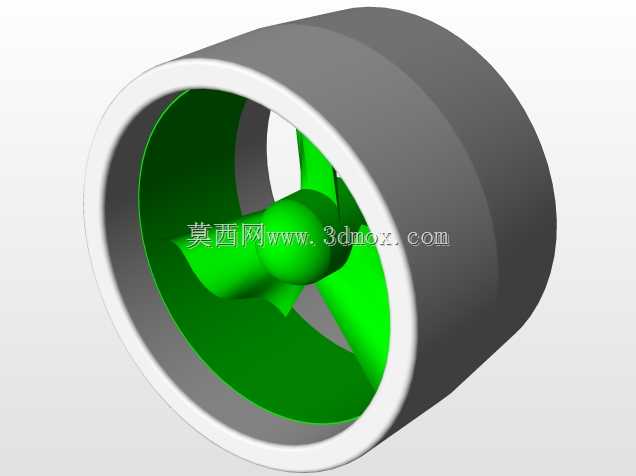

管道内置轴流式涡轮结构三维设计

　　这款管道内置式轴流涡轮，主要适配中小通径的流体输送管路场景，常见于工业循环水系统、小型水力能量回收单元、通风管道动能采集模块中，核心作用是将管路内定向流动的流体动能转化为旋转机械能，可直接驱动微型发电模块、转速传感元件或是作为管路内流体混流的动力源。从结构设计逻辑来看，整体采用筒式外壳与内置叶轮一体化的同轴布局，外壳外壁为等径直圆柱面，可直接嵌入对应通径的标准管路法兰间隙中，安装时无需额外定制变径接头，轴向安装长度控制在适配常规管路检修段的尺寸范围内，径向尺寸完全匹配对应公称通径的管道内径，安装后不会出现流道突变引发的压损激增问题。外壳两端设置加厚的定位止口，与管路对接时可保证同轴度偏差控制在机械密封允许的范围内，

　　避免运行时叶轮与筒壁出现刮擦。内置叶轮采用三叶片大扭角设计，叶片根部与中心轮毂做圆弧过渡连接，从轮毂到叶尖的翼型扭角经过流道匹配优化，可保证流体从入口进入后沿叶片型面平滑转向，尽可能降低流体冲击带来的能量损失，叶片前缘做小圆角钝化处理，可减少流体中杂质颗粒对叶片前缘的冲蚀磨损，延长部件在含杂质流体工况下的使用寿命。轮毂前端做半球形导流头设计，可引导入口处的流体均匀分流到各个叶片流道中，避免轮毂前端形成滞流区引发的涡流损耗，轮毂后端设置短圆柱定位段，可直接适配标准深沟球轴承的安装位，支撑叶轮在筒体内平稳旋转，叶轮与筒体内壁之间预留均匀的微小间隙，既保证转动时无机械摩擦，又能尽可能减少间隙泄漏带来的效率损失。在实际选型应用中，

　　该结构可根据管路内的流体流速、介质属性调整叶片扭角与轮毂比，针对清水类低粘度介质可适当减小轮毂比提升过流面积，针对含微小颗粒的介质可适当加大叶片厚度与根部过渡圆角提升结构强度，整体结构无复杂异形曲面，加工时可采用一体注塑、铸造成型或是五轴铣削加工，适配不同批量的生产需求。
