钣金弯折镂空安装固定支架结构

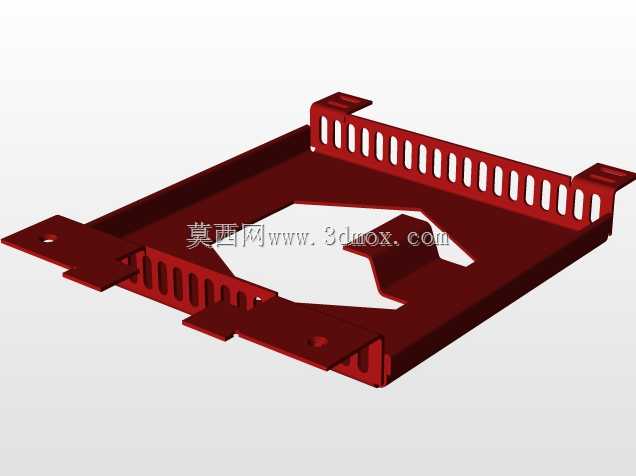

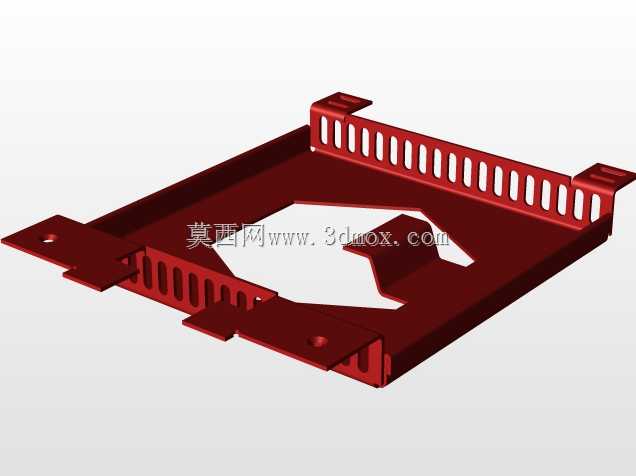

　　这类带连续长圆孔的弯折钣金支架，常应用在电子设备机箱内部、工控机柜走线层、小型设备内置模组的承托场景中，核心作用是为内置功能模块提供稳定的安装承载基面，同时通过弯折翻边提升整体结构刚性，避免薄钣金在承重时出现翘曲变形。从结构设计逻辑来看，主体采用单块钣金板材经冲压、折弯工序一体成型，减少了额外拼接焊接的工序，既可以控制加工成本，也能避免拼接位置的应力集中问题，提升长期使用下的结构可靠性。支架边缘的连续长圆孔并非装饰结构，这类孔位一方面可以降低钣金件整体重量，减少材料消耗，另一方面可以作为走线让位孔、散热通风孔使用，在承托发热类电子模组时，能让空气顺着长圆孔形成对流通道，带走模块运行产生的热量，避免局部积热。两侧伸出的带孔安装耳，

　　是整个支架的安装定位边界，安装耳上的圆孔用于穿装固定螺丝，将支架整体锁定在机箱或设备的预设安装位上，安装耳与主体弯折处做了小圆弧过渡处理，避免弯折位置出现应力开裂，同时也能消除加工后的锐边，防止装配时划伤操作人员或线材。主体平面上预留的异形让位缺口，是为了适配被承托模块底部的凸起结构，让模块可以完全贴合支架基面安装，不会因为底部凸台出现安装间隙，保证模块固定后的稳定性，避免设备运行振动时模块出现松动移位。从安装边界来看，支架整体弯折高度控制在常规机箱内部层板的通用间距范围内，不会因为翻边过高影响上下层模块的安装空间，翻边上的长圆孔还可以作为辅助固定位，配合扎带对模块侧边的线材进行束线固定，让机箱内部走线更加规整。

　　这类钣金支架的弯折角度经过精准计算，翻边与主体平面保持垂直，保证安装后支架基面处于水平状态，不会因为弯折角度偏差导致被承托模块出现倾斜，影响模块的正常运行。在实际选型应用中，这类支架可以适配多种尺寸相近的内置功能模块，不需要针对单一模块重新开模加工，通用性较强，适合小批量多品类的设备组装场景使用。
