工业吊装用S型曲面承重挂钩结构设计

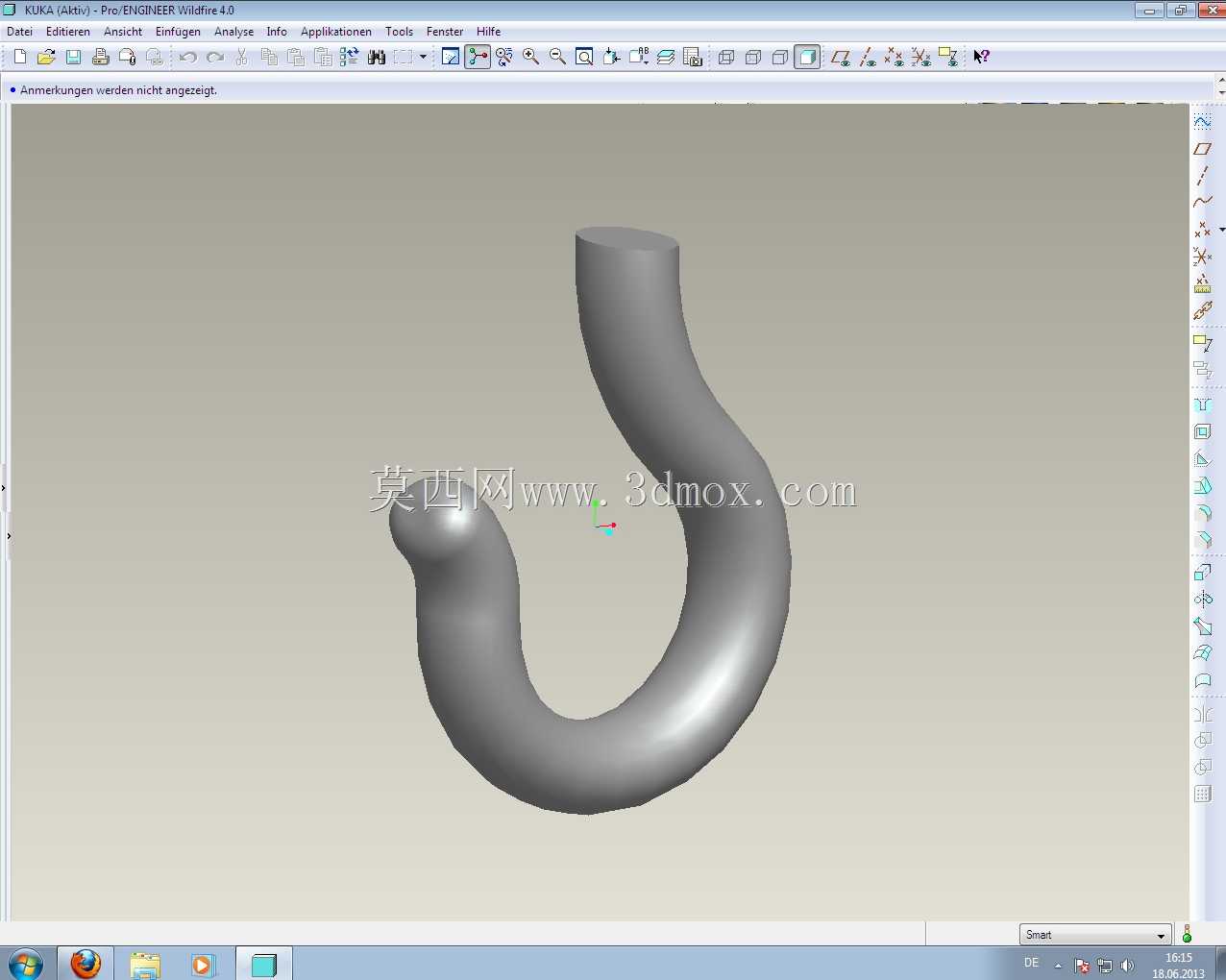

　　这款S型曲面承重挂钩，核心应用场景覆盖车间轻型物料周转、仓储货位悬挂、生产线工位器具挂载等常规吊装作业环节，区别于普通直柄挂钩的受力逻辑，整体采用连续变曲率的曲面过渡构型，从顶端平直挂载段到下端圆弧承托段，曲率半径随受力分布梯度逐步调整，避免直角结构带来的应力集中问题。从实际使用角度出发，挂钩顶端的平直段做了等径圆柱处理，可适配常规直径范围内的吊环、横杆、挂点，安装时无需额外定制适配连接件，直接卡入挂点即可完成初步定位，平直段的长度经过反复校核，既保证挂载后不会因晃动出现脱钩风险，也不会因长度过长占用过多挂点周边的操作空间。下端承托段采用圆头收边设计，没有尖锐棱角，一方面避免挂载绳索、吊带时被棱角切割出现磨损断裂，

　　另一方面圆头结构在挂载柔性吊具时能自然引导吊具滑入承托最低点，保证载荷始终沿挂钩中心轴线传递，不会出现偏载导致的挂钩形变。设计过程中没有采用等截面的杆状结构，而是根据不同区段的受力大小调整截面直径，顶端挂载段与挂点接触位置截面直径最大，可承受挂载时的剪切力与弯矩，中段弯曲位置截面做了平滑加粗，抵消弯曲应力带来的形变风险，下端承托段截面直径随载荷方向变化逐步收窄，在保证承重能力的前提下降低整体自重。整体外形没有多余的凸起结构，所有过渡位置均做了圆角处理，安装时不会与周边的设备、管线发生卡滞，在狭窄的工位空间内也能顺利完成挂载操作。挂钩的整体外轮廓尺寸适配常规轻型吊装的作业空间，最大外伸长度控制在合理范围内，

　　挂载后不会因为力臂过长导致挂点承受额外的附加弯矩，安装边界可兼容车间内常见的角钢货架、工位挂架、流水线旁的工具挂梁等多种挂载基础，无需对现有挂载点位做改造即可直接投入使用。从受力验证的角度，曲面构型的应力分布比直角折弯挂钩更均匀，在额定载荷下，最大应力点出现在中段弯曲位置的内侧，通过截面加粗处理后，应力值控制在材料许用应力的安全区间内，长期反复挂载使用也不会出现疲劳裂纹。承托段的圆弧开口角度经过反复调整，既保证吊具放入时的操作便利性，也能在挂载后形成足够的包裹角度，避免作业过程中吊具从开口处滑脱，即使挂载过程中出现小幅晃动，吊具也会沿圆弧面滑回承托最低点，不会出现脱钩风险。
