小型板材折弯成型工装夹具结构

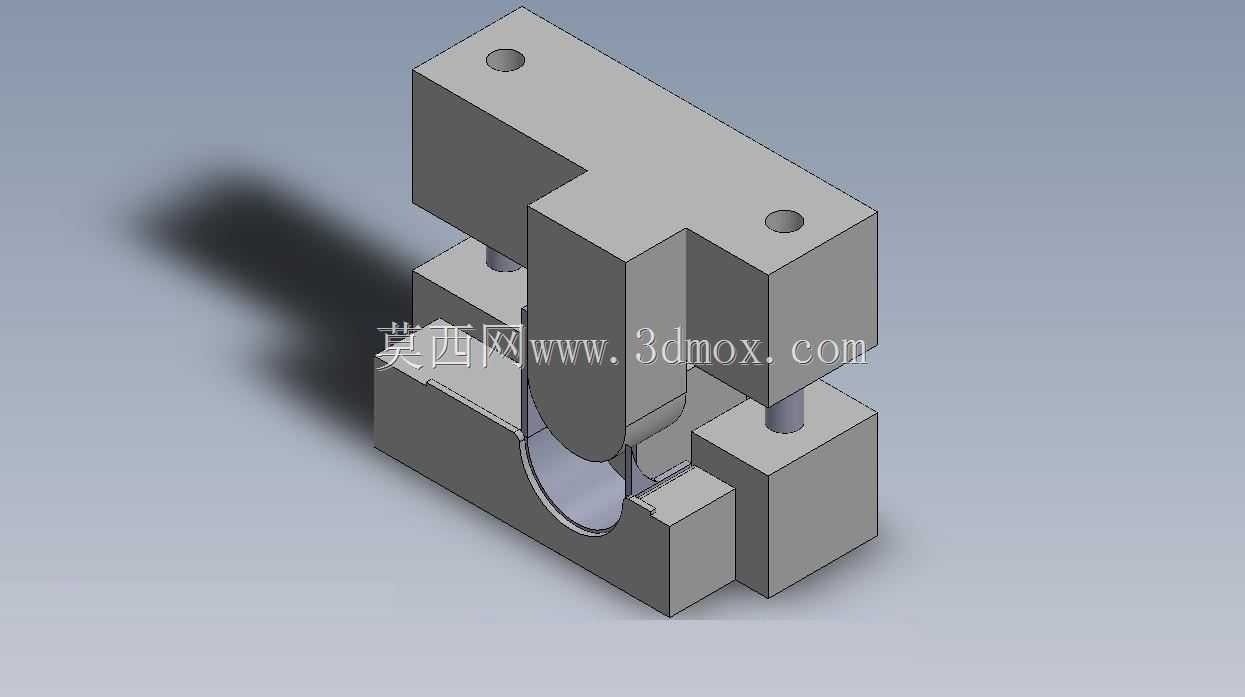

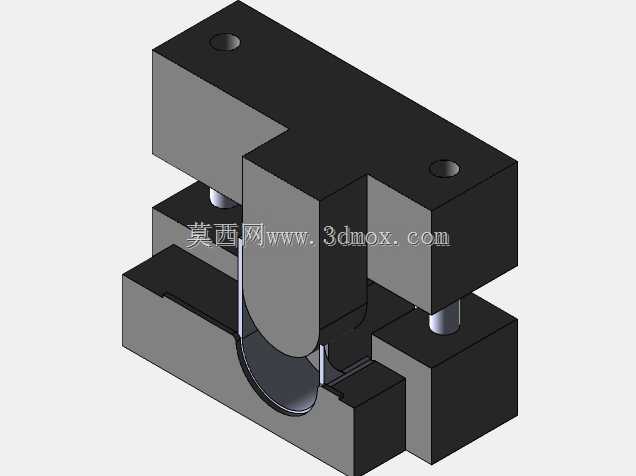

　　这套弯曲工装主要面向小规格金属线材、薄钣金件的小批量折弯工序，常见于五金零配件加工、电子五金件生产、小型钣金维修工位的现场作业场景，适配手动压机或者小吨位台式压力机的安装接口，不需要额外配套复杂的液压或者气动驱动单元，就能完成常规角度的折弯成型作业。从结构设计来看，整套工装采用上下分体式布局，上模部分为带圆弧成型面的压块，两个对角位置预留了安装沉孔，可直接通过内六角螺栓固定在压机滑块端面，安装时不需要额外加工转接板，沉孔的深度刚好覆盖螺栓头部，避免螺栓突出干涉压合行程；下模为带对应成型凹槽的基座，凹槽的圆弧半径与上模成型面做了间隙配合设计，间隙值按照常用的0.8-2mm厚度的低碳钢、铝板材折弯回弹量做了预留，

　　常规作业下不需要反复调整模位就能得到符合公差要求的折弯角。上下模的导向依靠下模两侧凸起的定位挡边实现，上模下行时两侧面刚好贴合挡边内侧面滑动，能避免压合过程中出现偏载错位，减少折弯处的压痕或者角度偏差问题。安装边界方面，整套工装的整体轮廓尺寸适配多数台式小压机的工作台面，下模基座底部为平面设计，可直接通过压板固定在压机工作台上，不需要定制专用的安装底座；上模的行程范围预留了足够的安全距离，压合到最低位置时上下模之间不会出现刚性碰撞，能有效保护成型刃口不受损伤。实际作业时，待加工的坯料可以靠在下模的定位台阶上，不需要额外划线定位就能保证折弯边的长度一致性，对于小批量多品种的折弯作业，

　　更换对应圆弧规格的上下模块就能适配不同折弯半径的加工需求，模块与基座之间采用嵌入式定位，更换过程不需要重新校准同轴度，能大幅减少换型调试的时间。这套工装的结构没有多余的复杂传动部件，日常维护只需要定期清理成型面的金属碎屑，在导向接触面涂抹少量润滑脂就能保证长期稳定运行，相比大型折弯机的配套模具，它的占用空间更小，安装调试门槛更低，适合小型加工工位或者维修车间的零散折弯作业使用，针对直径3mm以下的金属线材折弯也能适配，只需要调整下模凹槽的定位挡块位置，就能控制线材的折弯长度，不需要额外更换整套模具。
