三爪式可调定位支撑工装结构设计

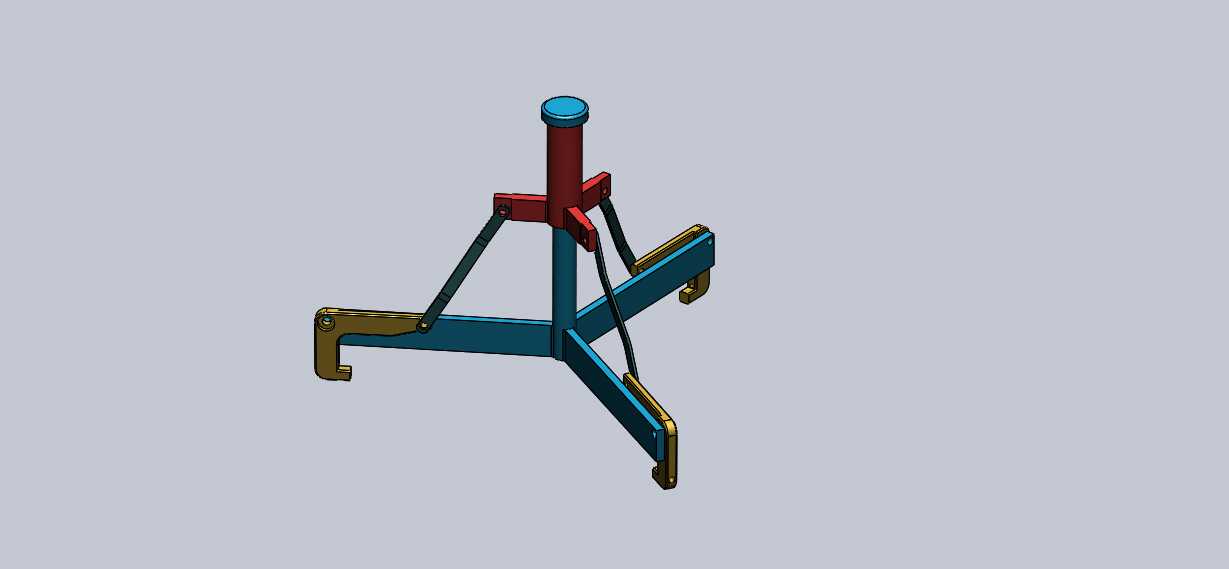

　　这款三爪式可调定位支撑结构，主要面向中小型零部件装配、焊接、检测工位的工件承托定位需求，在机加工工序间周转、异形件临时固定、轻型部件组对作业场景中适配性较强。从结构逻辑来看，整体采用中心立柱搭配三向辐射支臂的布局，中心立柱作为主要承力载体，顶部设置按压式操作端，内部集成连杆传动结构，可同步驱动三个支臂末端的勾型卡爪完成收放动作，相比单臂可调支撑，三爪同步动作的设计能保证卡持过程中工件受力均匀，避免单侧顶推造成的工件偏移问题。

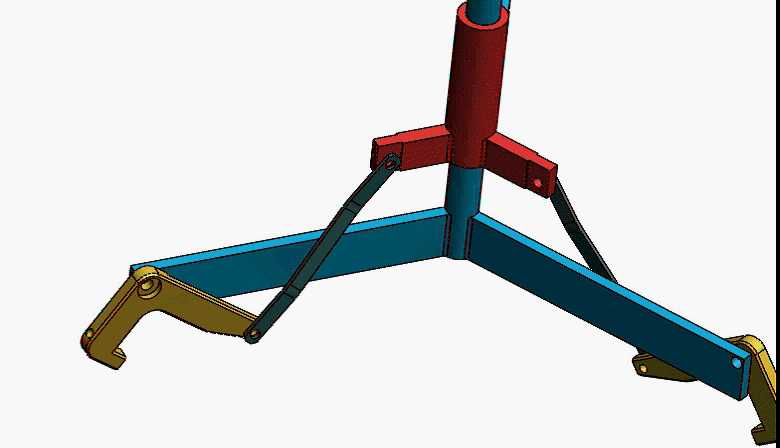

　　支臂部分采用等角度120度分布设计，每根支臂与中心立柱之间设置斜向加强拉杆，在承托带中心孔的筒类、盘类工件时，拉杆可抵消支臂受载产生的下弯力矩，提升整体结构的刚性，避免长期受载出现支臂变形。末端卡爪采用勾型结构，爪部设置台阶式卡位，既可以卡持工件外缘，也可以伸入工件的工艺孔、翻边孔完成内撑定位，适配不同卡持需求的同时，减少更换工装的辅助时间。

　　从安装边界来看，该支撑结构收拢状态下整体外接圆直径较小，可适配工位上狭窄的安装空间，展开状态下卡爪的最大卡持范围可覆盖常规中小型盘类、筒类工件的外径尺寸，中心立柱的高度可根据工位作业高度需求进行一定范围的调整，底部无需额外固定基座，可直接放置在工作台面使用，也可通过底部连接法兰固定在专用工位架、变位机上配套使用。

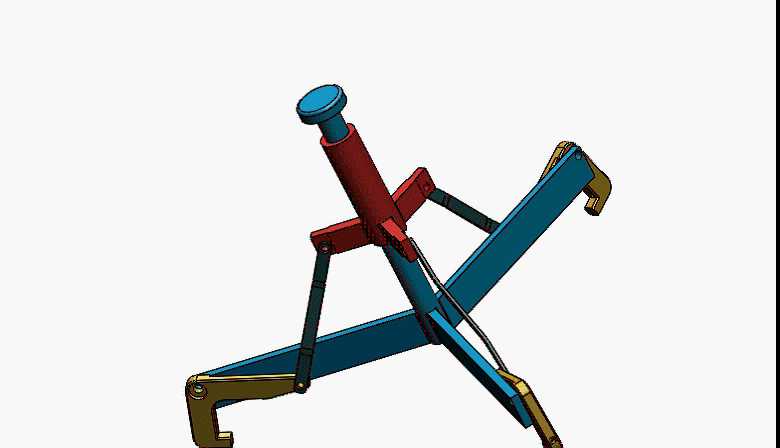

　　设计过程中重点考虑了操作便捷性，顶部按压操作端的施力行程经过匹配设计，操作人员单手即可完成卡爪的开合控制，无需额外借助扳手等工具，在频繁上下料的作业场景中能有效降低操作强度。传动连杆的铰接位置均设置耐磨衬套，长期反复动作下可减少铰接点的磨损量，延长工装的使用寿命，同时铰接点的间隙控制在合理范围内，避免间隙过大造成卡持定位精度下降。

　　在实际应用中，该结构可单独作为工件临时支撑使用，也可多个组合使用完成大尺寸异形工件的多点位承托，比如在薄板焊接工位，搭配多个该类支撑可灵活调整支撑点位，适配不同轮廓的薄板工件，减少焊接变形；在零部件检测工位，可将待检测的盘类齿轮、法兰类零件卡持在该支撑上，方便检测人员完成端面跳动、径向跳动等参数的检测，卡爪不会遮挡工件的检测基准面，适配常规检测工具的操作空间。

　　结构的受力路径经过优化，工件施加的载荷通过卡爪传递到支臂，再经斜拉杆分流部分载荷到中心立柱上，最终由中心立柱底部传递到安装基面，避免支臂根部出现应力集中问题。所有承力部件的截面尺寸均经过载荷校核，在额定承托重量范围内不会出现塑性变形，卡爪的勾头角度经过反复验证，卡持工件后不会出现滑脱问题，即使工件存在一定的尺寸公差，卡爪的自适应活动余量也能完成可靠卡持。
