LIR801弹性联轴器结构三维设计

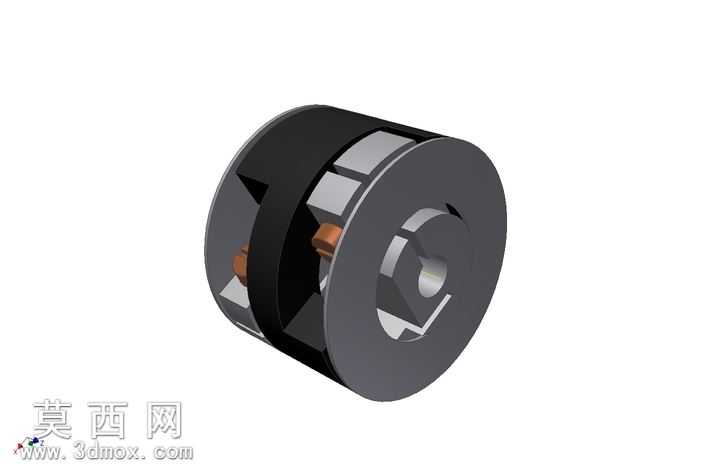

本模型为LIR801型弹性耦合联轴器，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械传动零部件的尺寸规范与装配逻辑，先分别完成两端半联轴器、中间弹性缓冲块、定位销等独立零件的建模，再按照实际装配约束完成整体装配，确保各部件之间的配合间隙、同轴度符合实际生产要求。模型渲染阶段采用金属材质与橡胶材质区分不同部件，两端半联轴器赋予哑光金属灰材质，还原钢制零件的磨砂金属质感，中间弹性缓冲块采用黑色哑光橡胶材质，定位销采用铜色金属材质，通过不同材质的视觉区分清晰展现联轴器的内部结构层次，同时添加柔和的环境光与定向光源，突出零件的轮廓倒角与装配缝隙，让整体结构展示更加直观清晰。从结构设计来看，该联轴器为弹性套柱销式结构，两端半联轴器分别设置有均匀分布的爪型凸台，中间弹性块嵌入两端凸台的间隙之中，工作时通过弹性块的形变补偿两轴之间的径向、角向与轴向偏差，同时具备缓冲吸震的作用，能够有效降低传动系统的冲击载荷，提升传动平稳性。设计过程中重点考量了弹性块的受力分布，将凸台与弹性块的接触面设置为圆弧过渡结构，避免应力集中导致弹性块过早损坏，同时在半联轴器的轴孔位置设置有键槽与紧定螺钉定位结构，保证与传动轴的连接可靠性，轴孔端部做倒角处理，方便安装时的轴件导入。整体模型结构完整，装配关系准确，所有零件均可独立拆解，能够直接用于装配工艺演示、传动性能仿真分析以及工程图纸的导出，适用于中小功率传动系统的选型参考与结构设计参考，充分展现了弹性联轴器的典型结构特点与设计逻辑，兼顾了传动性能与安装维护的便利性。
