立式双轴数控皮带传动进给模组结构

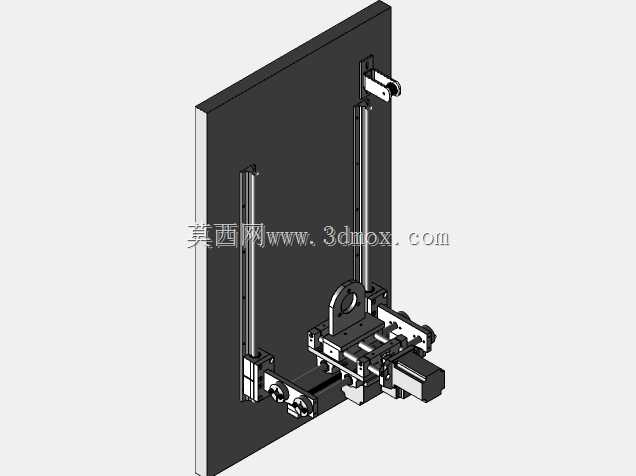

　　这套立式布置的皮带传动进给结构，常被集成在小型数控点位作业设备的执行端，常见于桌面级数控打点、轻载涂覆、小件移栽类工位，承担单轴或双轴联动的直线往复进给动作，适配负载不超过五公斤的轻载作业场景，相比丝杆传动结构，它的运行噪音更低，进给速度上限更高，日常维护仅需定期检查皮带张紧度即可，不需要频繁做润滑保养。从结构布局来看，整套机构采用背板安装形式，所有传动与导向组件都固定在一块立式安装基板上，安装时只需将基板通过四个边角的安装孔锁固在设备机架立面，不需要额外做水平校准辅助支撑，安装边界的进深尺寸控制得十分紧凑，不会占用过多设备内部的横向排布空间，适合在空间局促的小型自动化设备内部做集成。导向部分采用两根平行布置的圆柱直线导轨，

　　搭配开口式直线轴承做滑动支撑，滑台组件通过连接块与同步带的夹紧段固定，皮带两端分别连接主动带轮与从动张紧轮，主动端直接与驱动电机输出轴相连，从动端预留了张紧调节行程，装配时可以通过调整从动轮的固定位置来改变皮带张紧力，避免长期运行后皮带松弛出现进给丢步的问题。滑台的安装面预留了标准的螺纹孔阵列，可以直接搭载作业执行头，比如点胶阀、激光打标头、小型气动抓手等部件，不需要额外做转接板加工。设计阶段特意将驱动电机布置在滑台行程的下端位置，既可以降低整套模组的重心，提升立式运行的稳定性，也能避免电机走线随滑台往复运动出现过度弯折，走线可以沿着基板侧边的走线槽直接排布到设备内部的线槽中，不会和运动部件产生干涉。

　　两根导轨的平行度在装配时通过基板上的定位凸台做预装保证，不需要现场做反复的打表校准，能大幅缩短设备的装配调试周期，皮带传动的反向间隙可以通过张紧机构调整到极小范围，满足轻载数控作业的定位精度要求，整套结构的运动行程覆盖常规小型作业的需求范围，滑台运行到上下极限位置时都有硬限位块做缓冲防护，避免超程碰撞造成部件损坏。
