哈斯VF3立式数控加工中心整机结构

　　这款立式加工中心的三维结构还原，完全围绕车间实际加工场景的落地需求搭建，建模过程中优先考虑了设备布局、干涉校验、产线排布的实际使用逻辑。从机加工车间的实际应用来看，该类设备主要承担板类、盘类、壳体类精密零件的铣削、钻削、镗削、攻丝等多工序加工，常见于汽车零部件加工、模具制造、航空航天结构件加工、通用机械零件量产等场景，是中小批量精密零件加工的核心设备。

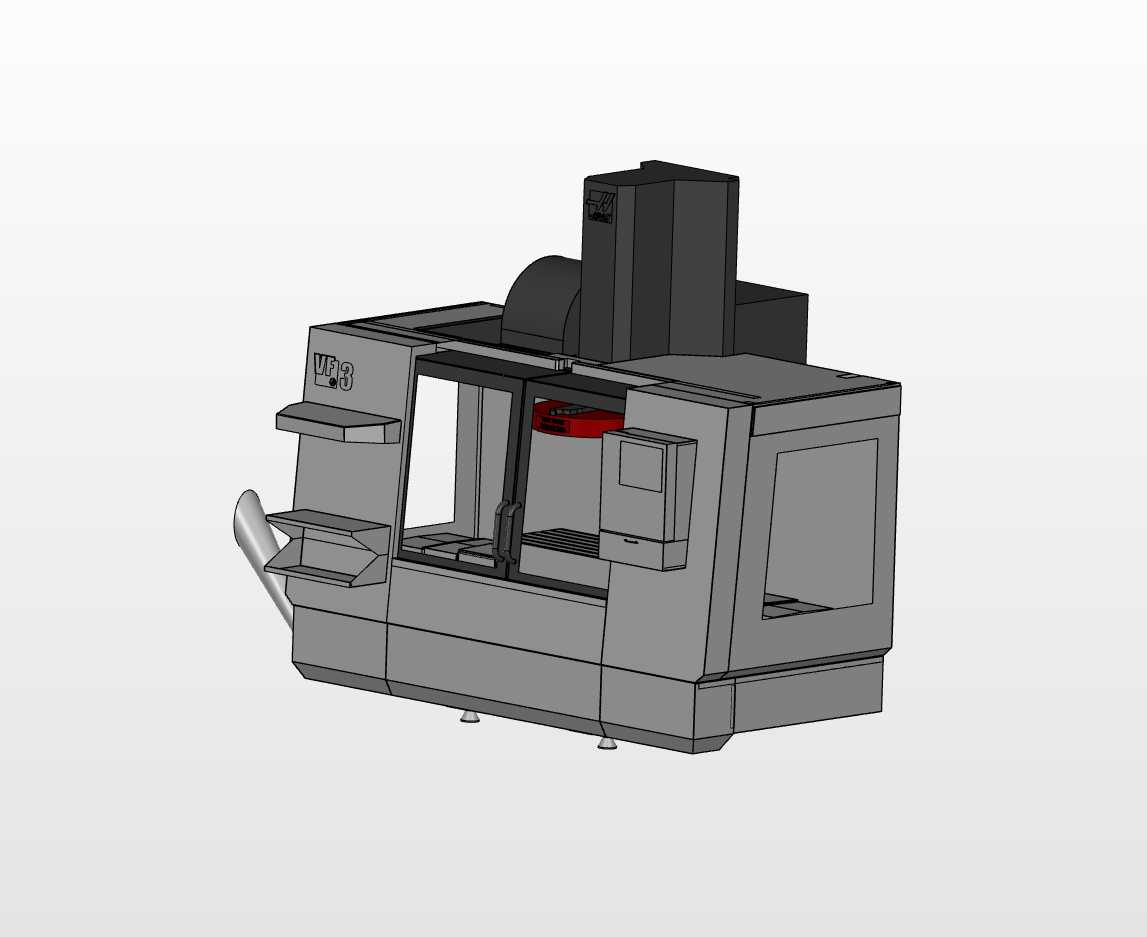

　　整机结构采用经典的C型立式布局，床身、立柱为一体式铸铁支撑结构，建模时还原了内部筋板的排布逻辑，保证结构刚性的同时控制整机重量，避免不必要的材料冗余。主轴箱沿立柱导轨做Z向垂直进给，工作台沿床身做X、Y向水平进给，三轴传动结构的安装边界在模型中做了精准还原，X轴行程覆盖工作台全长加工范围，Y轴行程适配立柱跨距，Z轴行程满足不同高度夹具与刀具的安装空间，不会出现超程干涉的结构问题。

　　操作面板布置在设备前部左侧，符合多数操作人员的站立体位操作习惯，操作时无需过度侧身即可完成程序输入、参数调整、启停控制等操作，前部的排屑口延伸结构适配车间常见的链板式排屑器安装，切屑可直接从加工腔落入排屑器，无需人工频繁清理工作台积屑。设备前部的双开门防护结构，建模时还原了门体的滑动轨道与观察窗位置，关闭后可完全封闭加工区域，防止切削液飞溅、切屑崩出，观察窗的高度适配操作人员站立视线，可直接观察内部加工状态。

　　顶部的刀库结构采用常见的伞形刀库布局，刀库容量适配常规加工需求，换刀动作的运动路径在结构设计时做了避让，换刀过程中不会与主轴、夹具、工件发生干涉。设备底部的调平地脚结构完全还原实际安装尺寸，安装时可通过调整地脚螺栓完成整机水平校准，保证加工过程中设备的稳定性，避免因机身倾斜影响加工精度。电气柜布置在设备侧部，预留了足够的走线空间与散热通风位置，适配车间常规的电气布线需求，冷却系统的管路接口位置也做了精准还原，可直接对接车间的切削液供给系统。

　　建模过程中对各运动部件的行程限位做了结构还原，硬限位的安装位置、防护钣金的伸缩结构都与实际设备一致，可直接用于车间产线布局的干涉校验、新员工设备结构培训、加工夹具的适配设计，也可作为虚拟仿真加工的设备载体，验证加工程序的运动路径是否存在碰撞风险。
