钣金薄板辊压折弯加工设备结构设计

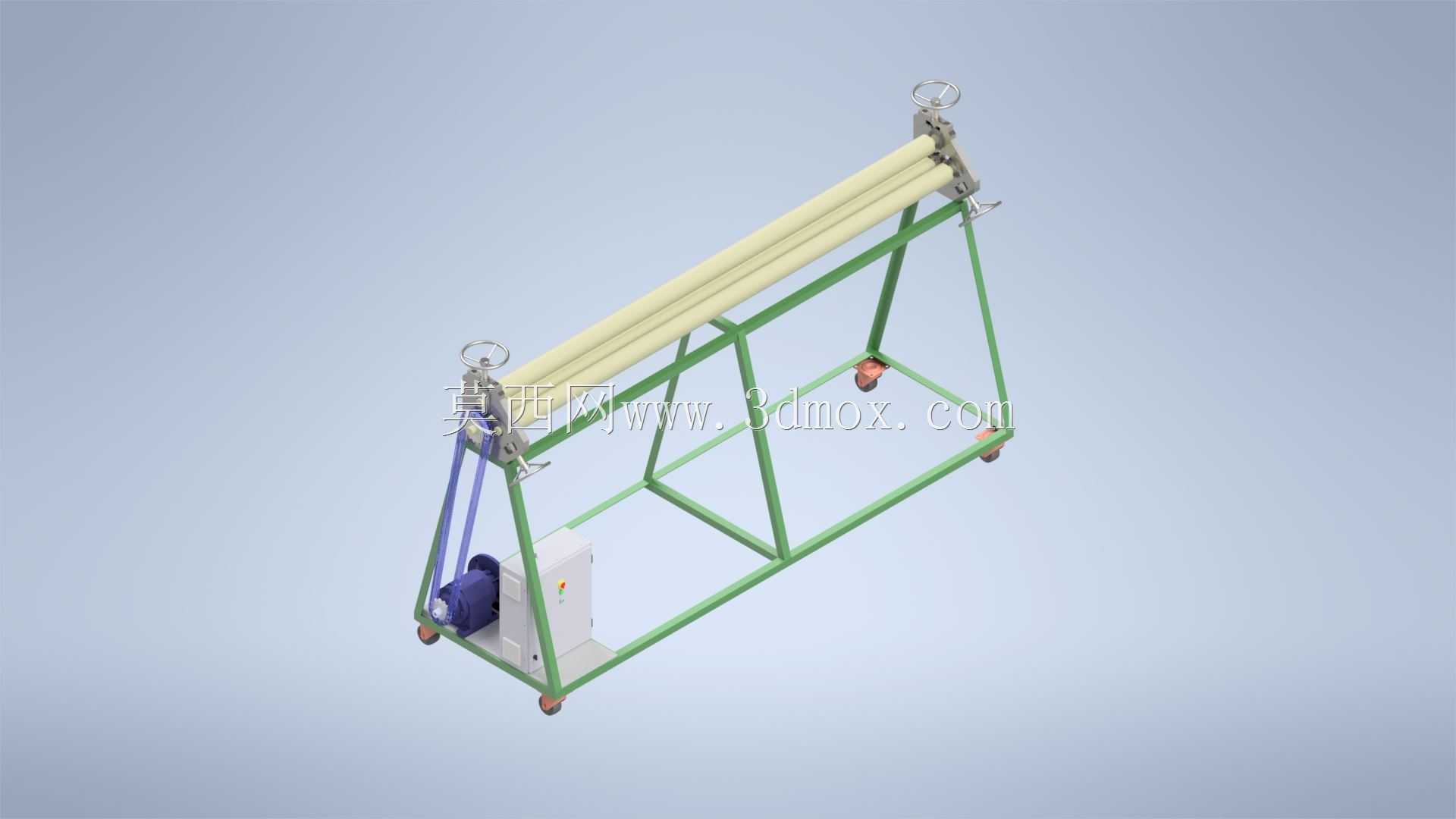

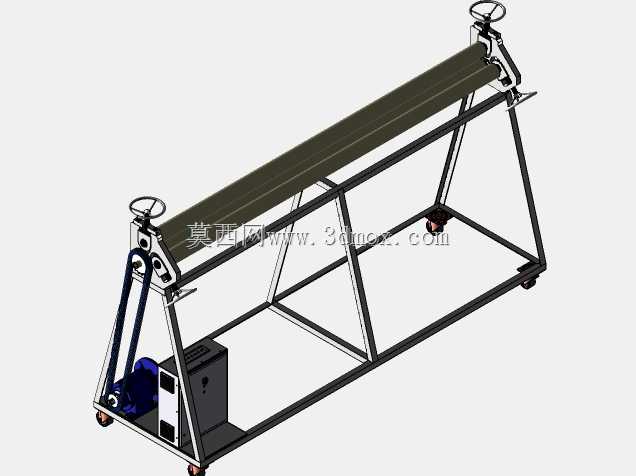

　　这款辊式折弯设备主要面向小型钣金加工场景，适配五金制品、通风管道、装饰薄板件的小批量折弯成型作业，可处理常规冷轧薄板、镀锌板等常见金属板材，替代传统手动折弯的低效作业模式，也可作为大型折弯生产线的配套补加工设备，应对小尺寸、小角度折弯的灵活加工需求。设备整体采用立式三角支撑机架结构，底部配置带刹车的万向脚轮，可在车间内灵活移位，无需做永久性地基固定，适配小型加工车间场地紧张、设备需频繁调整工位的实际使用场景。核心成型部分采用多根平行排布的辊轴结构，区别于传统折弯机的上模下模冲压成型逻辑，通过辊轴的相对转动与间距调整，实现板材的连续渐进式折弯，可加工圆弧类折弯件与常规直边折弯件，成型过程中板材表面无压痕，

　　尤其适配表面带覆膜的装饰类薄板加工，避免冲压折弯带来的表面损伤问题。传动部分采用电机配合皮带传动的结构，将动力输出至辊轴端，传动结构简单可靠，日常维护仅需定期检查皮带张紧度与辊轴轴承润滑状态，无需复杂的液压系统维护，降低设备后期使用成本。机架采用标准型材焊接成型，焊接后做整体去应力处理，避免长期受力出现机架变形，影响辊轴平行度进而导致折弯精度偏差；辊轴采用无缝钢管精加工后表面做硬铬处理，提升表面耐磨性与光洁度，长期使用不会出现锈蚀、拉毛问题，保证板材成型后的表面质量。设备操作端设置在机架侧方，控制箱集成了启停、正反转与转速调节功能，操作人员可站在设备侧方完成板材送料与折弯操作，作业过程中可实时观察板材成型状态，

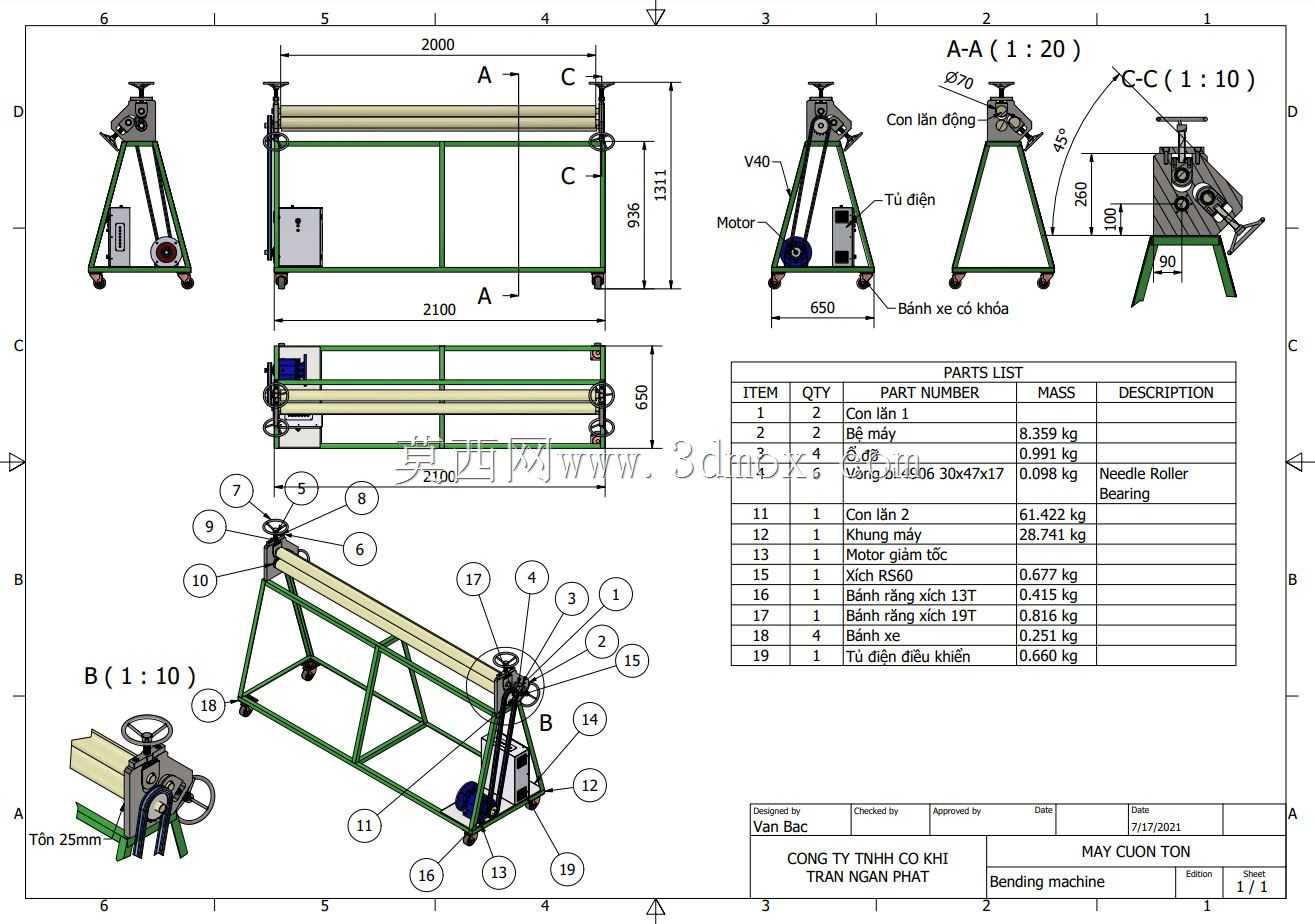

　　及时调整送料角度与辊轴间隙，控制折弯角度与成型半径。安装边界方面，设备整体占地长度适配常规2米幅宽板材加工需求，宽度方向预留足够的操作与维护空间，设备高度符合人体站立操作的舒适区间，无需额外配置操作平台，接电即可投入使用，无需复杂的安装调试流程。设计过程中重点考量了小型加工场景的通用性需求，辊轴两端的调节机构采用手轮式微调结构，可根据板材厚度与折弯半径需求，精准调整辊轴之间的间隙，调整精度可满足常规薄板折弯的公差要求，无需额外配置专用量具即可完成间隙校准，降低操作人员的技能门槛。
