散热器配套连接填料结构三维设计

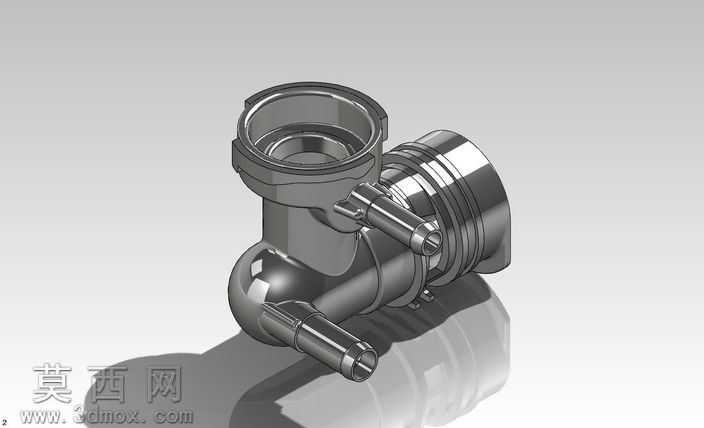

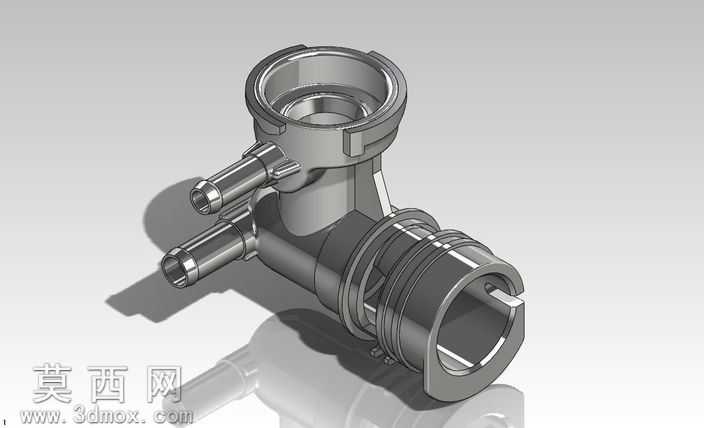

本作品为散热器配套连接填料的三维结构设计，建模阶段采用主流三维设计软件完成全参数化构建，首先对连接填料的应用场景进行拆解，明确其作为散热器系统中流体通路衔接部件的核心功能，定位其需要同时对接不同管径管路、适配散热器主体安装位的设计需求。建模过程中先绘制核心通路的二维草图，精准标定各段通径的尺寸参数，通过拉伸、旋转特征构建主体的中空腔体结构，保证内部流道的顺滑过渡，避免流体输送过程中出现不必要的阻力损耗。针对外侧的密封连接结构，采用扫掠、阵列特征完成多道密封卡槽的细节构建，每一处卡槽的深度、宽度都经过尺寸校验，确保装配后能够实现稳定的密封效果，防止流体渗漏。侧边的定位凸柱与安装接口采用布尔运算完成结构整合，保证各连接部位的同轴度公差符合机械装配要求，避免安装时出现对位偏差。材质渲染阶段为模型赋予金属哑光材质，模拟实际生产中铸铝或镀锌钢材的表面质感，调整环境光与反射参数，清晰呈现模型的曲面过渡与棱角细节，同时通过光影效果突出各结构段的层次关系，让查看者能够直观分辨流道主体、密封段、安装定位段的不同功能分区。设计过程中充分考虑部件的通用性，在保证结构强度的前提下优化壁厚参数，既避免材料浪费，又能满足散热器工作工况下的耐压需求，整体结构紧凑，安装定位便捷，能够适配同系列多款散热器的管路连接需求，可直接用于装配验证、工艺拆解以及生产前的结构校核工作。
