伊巴米亚ZVH58机床工作台及尾座结构

　　在重型金属切削加工场景中，长轴类、大尺寸结构件的装夹定位精度直接决定最终加工质量，这套适配伊巴米亚ZVH58机型的工作台与尾座组合，正是针对大行程铣削、多工序复合加工场景设计的核心装夹支撑部件。从实际加工需求出发，长尺寸工件在卧式或龙门式加工过程中，仅靠主轴端的卡盘夹持会出现悬臂挠变问题，尤其是长度超过两米的轴类、型材类工件，切削过程中的振颤会直接导致表面粗糙度超标、形位公差失控，尾座的核心作用就是为工件远端提供可调节的顶紧支撑，抵消切削力带来的形变，同时配合工作台的T形槽装夹结构，可适配异形工装、夹具的快速定位，满足多品种小批量的柔性加工需求。

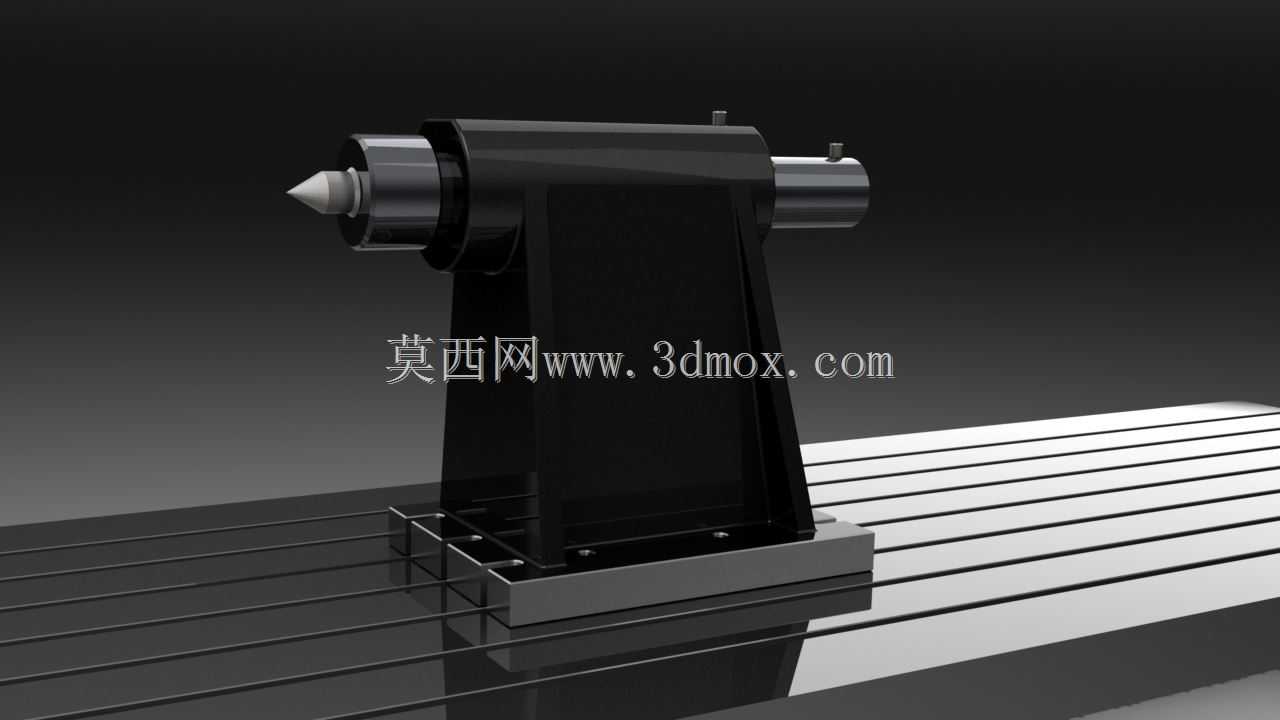

　　这套结构的设计思路完全围绕重型加工的刚性需求展开，尾座主体采用箱型筋板布局的铸造结构，从三维模型的剖面逻辑能看出，内部筋格的排布完全对应顶紧受力、切削反作用力的传递路径，避免薄壁结构在大顶紧力下出现应力集中变形；尾座的顶针采用可伸缩结构，伸缩行程覆盖不同长度工件的装夹调节需求，顶针的同轴度基准与工作台面的平行度在装配阶段通过配磨安装基面保证，确保顶紧后工件的回转轴线与主轴轴线重合，减少装夹找正的辅助时间。工作台部分设置的T18形槽，槽宽尺寸适配行业通用的T型螺栓规格，可直接搭配标准压板、夹具实现工件的快速装夹，槽的排布方向与机床行程方向平行，相邻槽的间距经过载荷校核，即使在工作台满负载装夹重型工件时，台面的局部变形量也能控制在精加工允许的公差范围内。

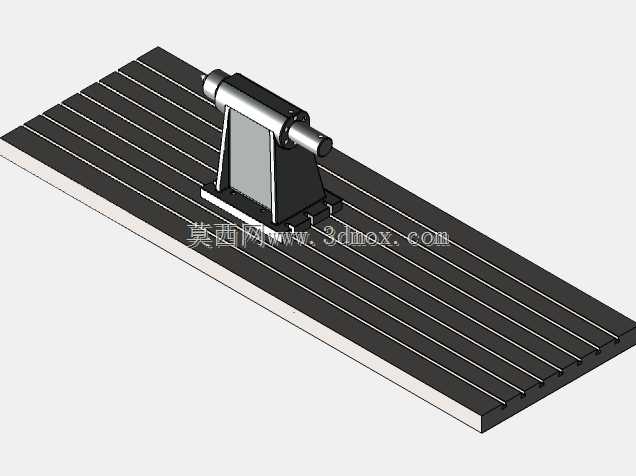

　　从安装边界尺寸来看，工作台总长度3200mm，对应机床X向的最大加工行程覆盖范围，安装时需要保证工作台面与机床导轨的平行度误差在每米0.02mm以内，避免工件装夹后出现整体倾斜；尾座中心高度500mm，这个尺寸与机床主轴的中心高完全匹配，安装时尾座的底面导轨副与机床床身导轨配合，可沿行程方向滑动调整位置，调整到位后通过底部的锁紧机构将尾座完全固定在床身上，避免大切削量下尾座出现位移。在实际应用中，这套结构不仅能配合回转顶针完成长轴类零件的车铣复合加工，还可拆除顶针部件，在尾座基准面上安装特殊工装，实现异形结构件的侧面支撑，比如加工大型箱体零件的端面时，尾座可配合专用支撑头抵消铣头进刀时的反向推力，提升加工过程的稳定性。

　　建模过程中对安装配合面的公差做了对应预留，尾座与床身导轨的配合面、工作台与床身的连接基面都按照实际装配的配合公差做了尺寸修正，T形槽的槽口倒角、安装孔的沉头结构都完全按照实际加工工艺建模，可直接用于装配干涉检查、工装夹具的适配设计，也能作为设备改造、维护备件测绘的参考基准。针对多进程加工的需求，尾座的位置调节可配合机床的坐标定位功能，实现不同长度工件装夹时的快速对位，减少人工找正的时间损耗，在批量加工同规格长轴类零件时，可将尾座的位置参数录入机床坐标系，配合自动送料机构实现半自动化装夹作业。工作台的T形槽在设计时考虑了切削液、铁屑的清理需求，槽的底部设置了排屑斜度，避免细碎铁屑卡入槽内影响螺栓装夹，尾座的伸缩套筒部位也预留了防尘密封结构的安装位置，可适配刮屑板、密封圈等标准密封件，防止切削过程中的铁屑、切削液进入尾座内部，磨损套筒和顶紧机构，延长部件的维护周期。
