托瑞塔钢结构桁架主体结构设计

　　该结构属于高耸空间桁架类支撑构件，主要应用于文旅观光类高耸构筑物、高空作业支撑塔架、小型信号搭载塔体等场景，作为核心受力承载主体，承担上部结构荷载传递、风荷载分散抵抗、整体刚度维持的核心作用。从实际使用场景来看，这类桁架结构常被用于景区观光塔、临时高空作业平台支撑、小型通讯中继塔的主体框架，相比实体筒体结构，桁架形式的透风率更高，风阻系数可降低40%以上，在沿海多风区域或高海拔强风环境下，能有效降低结构所受水平风荷载，减少基础锚固的受力负荷。从功能特性上看，该结构采用格构式桁架设计，主受力弦杆沿塔体高度方向通长布置，斜腹杆采用交叉式布置形式，每一段腹杆与弦杆的连接节点均采用刚接设计，可同时承受轴向拉压荷载与局部弯矩，

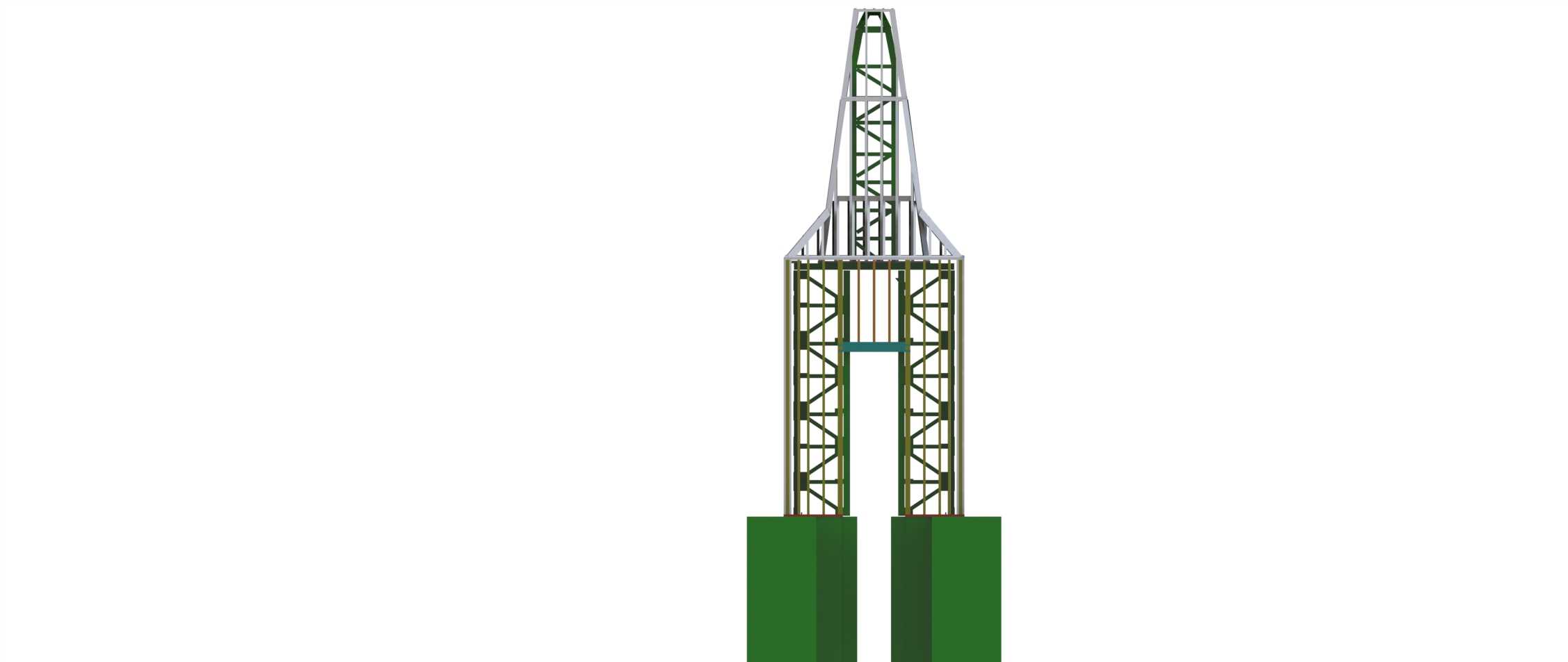

　　避免节点区域出现应力集中导致的结构失稳。结构中部预留的通长空腔，可根据实际使用需求加装升降梯导轨、管线排布通道、检修爬梯等附属设施，无需额外在桁架外侧加装附属支撑，最大化利用结构内部空间，减少整体结构的占地面积。设计思路上，该结构采用分段模块化设计逻辑，整段塔架沿高度方向拆分为多个标准节段，每个节段的弦杆、腹杆均采用统一规格的型材加工，节段之间采用法兰盘配合高强螺栓连接，现场安装时无需大量焊接作业，可大幅缩短高空作业的施工周期，同时也便于后期的维护更换，若某一节段出现锈蚀或受力损伤，可单独拆解更换该节段，无需对整体结构进行拆除。从外形尺寸与安装边界来看，该桁架结构底部截面尺寸大于顶部截面，沿高度方向呈现逐步收分的形态，

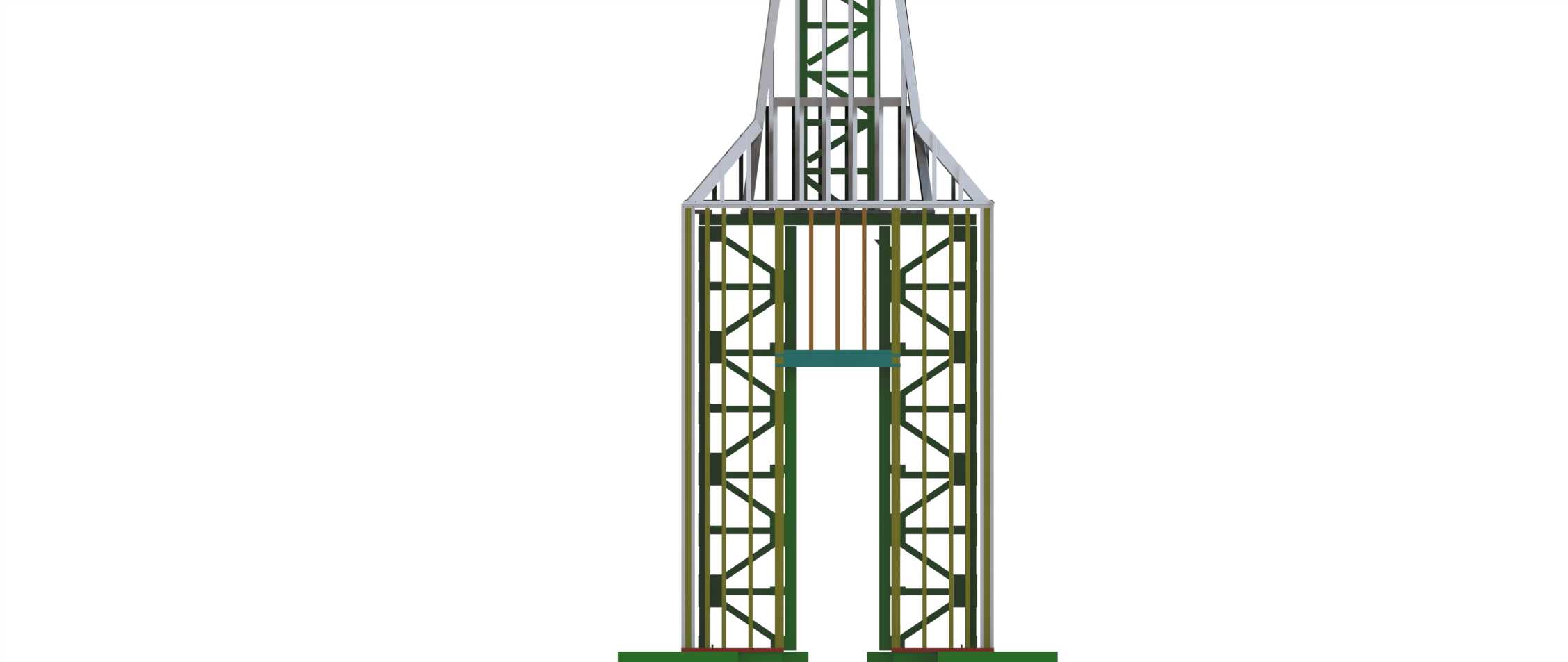

　　这种收分设计一方面可以降低结构整体的重心高度，提升结构的抗倾覆稳定性，另一方面也符合高耸结构的受力分布规律——底部承担的弯矩最大，更大的截面尺寸可提升底部的截面惯性矩，增强抗弯能力，顶部受力较小，收分后的截面可减少上部结构的自重，降低底部的竖向荷载。结构顶部设置的过渡段框架，用于连接上部的功能舱体或搭载平台，过渡段的腹杆加密布置，可将上部平台的集中荷载均匀分散到四根主弦杆上，避免局部荷载过大导致单根弦杆过载。在节点设计上，所有腹杆与弦杆的连接位置均设置了加劲肋板，加劲肋的厚度与弦杆壁厚保持匹配，焊接时采用满焊工艺，焊脚高度满足等强连接要求，可有效传递杆件之间的内力，避免节点在长期交变风荷载作用下出现疲劳开裂。

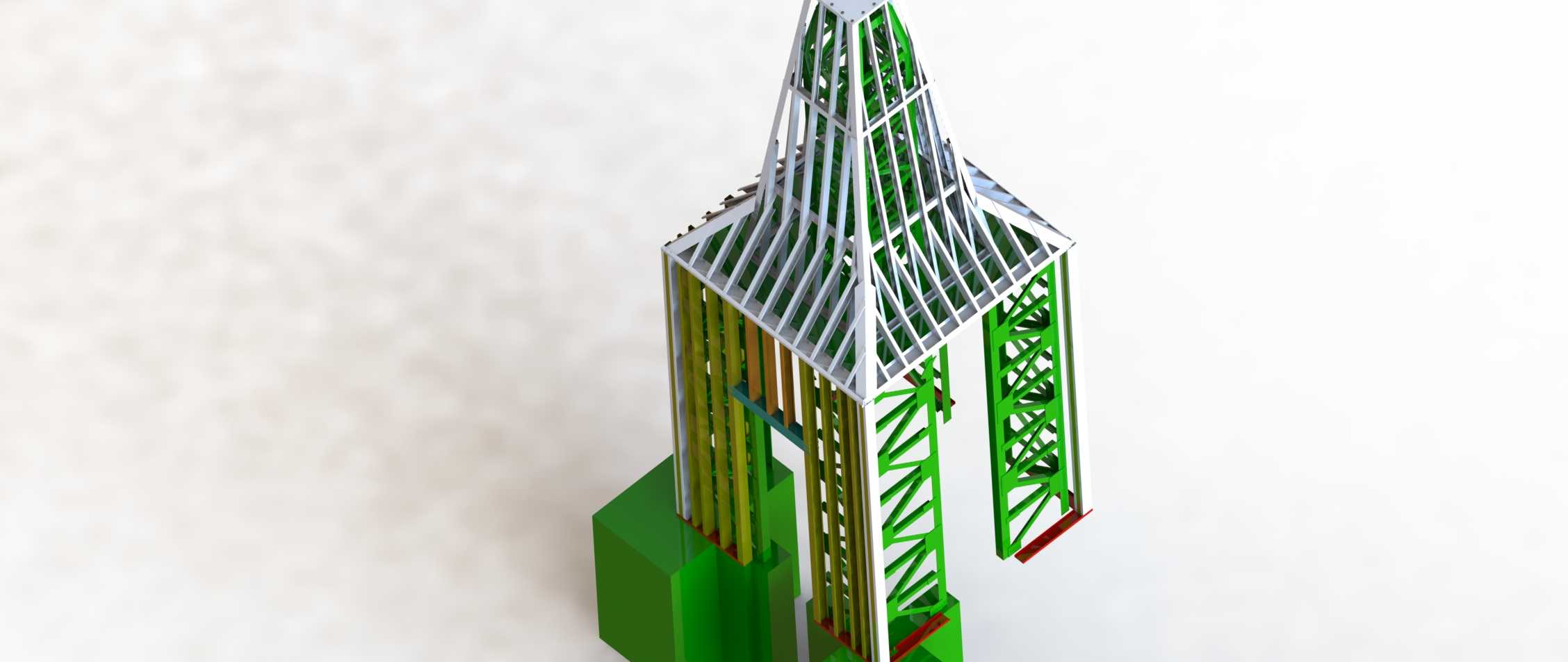

　　结构底部的连接端板预留了均匀布置的锚固螺栓孔，安装时需与混凝土基础上的预埋螺栓精准对位，锚固螺栓的埋深需满足抗拔要求，确保在极端大风天气下结构不会出现倾覆或滑移。从结构受力的角度分析，该桁架的杆件均以轴向受力为主，相比受弯构件，轴向受力构件的材料利用效率更高，可在保证整体结构刚度与承载力的前提下，减少钢材的用量，降低整体结构的自重，同时格构式的结构形式也便于后期的防腐维护，运维人员可通过内部爬梯到达每一个节点位置，对焊缝、螺栓进行定期检查，对锈蚀部位进行补漆维护，延长结构的整体使用寿命。在实际选型应用中，可根据具体的搭载荷载、当地的风压值、抗震设防烈度，对弦杆和腹杆的型材规格进行调整，若搭载荷载较大，可适当增大主弦杆的截面尺寸，若处于高风压区域，可适当加密腹杆的布置间距，提升结构的整体抗侧刚度。该结构的三维建模过程中，对每一个杆件的定位、节点的连接形式都做了精准还原，可直接用于结构受力验算、加工下料参考、施工安装模拟，避免设计阶段出现杆件干涉、节点错位等问题，减少现场施工的返工率。
