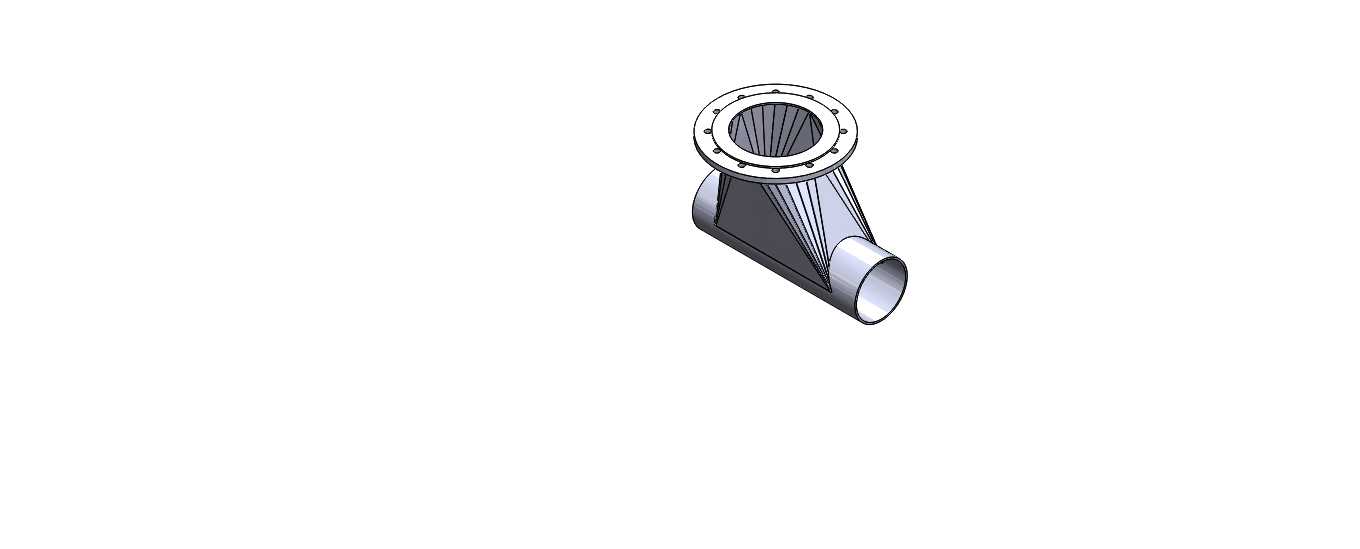

水泥厂用Y型异径法兰管道连接构件

　　在水泥生产的物料输送、除尘通风、浆液循环等管路系统中，这类Y型异径法兰连接构件是管路变向、分流、异径对接的核心受力部件，不同于普通等径直管接头，它需要同时适配大口径法兰端的主管道与小口径插接端的分支管路，还要承受水泥生产场景中含尘气流、高温熟料颗粒冲刷、风压波动带来的持续载荷，设计阶段首先要明确现场安装的边界条件：法兰端的螺栓孔分度圆直径、密封面形式要和上游主管道的法兰完全匹配，避免现场安装时出现螺栓错位、密封面压合不严漏风漏料的问题，小口径端的外径公差要控制在插接配合的合理区间，保证和下游薄壁金属风管对接时，焊接或抱箍固定的贴合度足够。

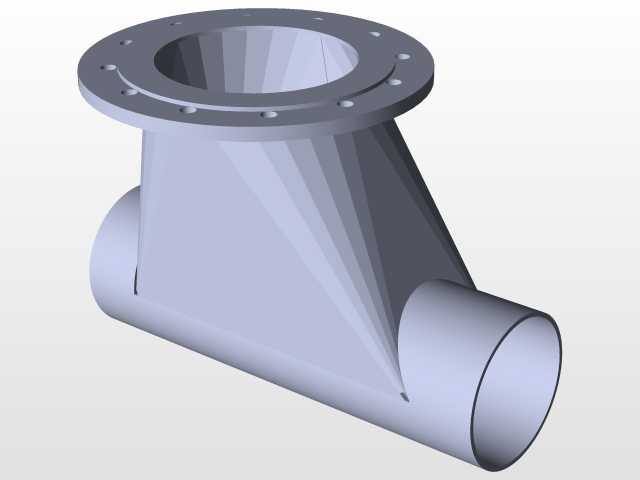

　　从结构设计逻辑来看，这类构件采用钣金折弯加焊接成型的工艺路线，主体的Y型流道过渡段不能出现直角折边，否则会在折角处形成积料死角，水泥粉尘长期堆积会逐步缩小通流面积，甚至造成管路堵塞，因此过渡段的曲面导流结构要做顺滑的圆弧过渡，引导含尘气流平缓转向，降低局部风阻的同时，减少颗粒对管壁的冲刷磨损。法兰端的加强翻边结构是设计的重点，钣金构件本身壁厚较薄，直接焊接法兰盘容易在螺栓紧固时出现板面变形，导致密封失效，因此在法兰和主体流道的连接位置，要做一圈向内的压型加强筋，提升连接部位的刚性，抵消螺栓预紧力带来的形变。

　　实际应用中，这类构件常布置在水泥磨的收尘风管分支、窑尾废气的取样管路接口、散装水泥的下料分流节点等位置，不同工况下的壁厚选择有明确区分：走高温熟料颗粒的下料管路，构件迎料面的壁厚要比普通通风管路加厚2-3mm，必要时还可以在内部贴附耐磨衬板；走常温含尘气体的通风管路，在保证刚性的前提下可以适当降低壁厚，减少构件自重，降低管路支架的承载负荷。安装时要注意法兰端的密封垫片选择，走粉料的管路要选用耐磨橡胶石棉垫，走气体的管路可以选用普通橡胶垫，螺栓紧固要遵循对角分次拧紧的原则，避免单边受力导致法兰面倾斜。

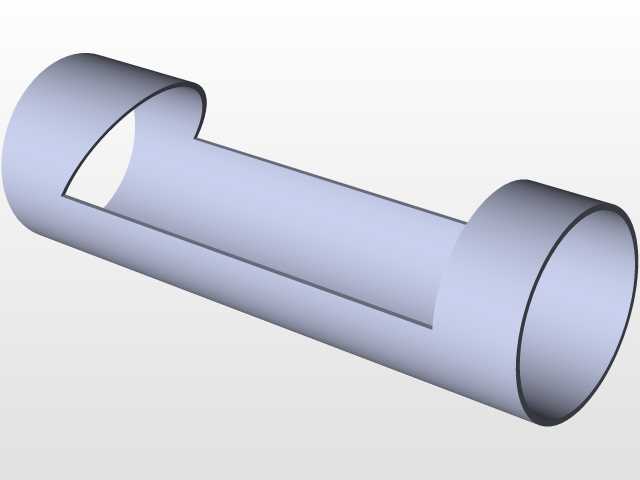

　　从建模的细节处理来看，钣金件的展开下料要提前预留焊接收缩余量，尤其是Y型分叉的拼接焊缝位置，焊接时的热变形会导致端口尺寸出现偏差，建模阶段就要把焊接收缩的补偿量考虑到展开尺寸中，减少后续校形的工作量。流道内部的焊缝要做打磨处理，不能有凸起的焊瘤，否则会打乱局部流场，形成局部涡流，既增加风阻，也会加速管壁的局部磨损。构件的外表面不需要做额外的机加工，只需要在焊接完成后做除锈喷塑处理，适应水泥厂多粉尘、高湿度的现场环境，延长构件的使用寿命。另外在设计时还要考虑安装的操作空间，法兰端的螺栓位置要预留足够的扳手操作间隙，避免现场安装时螺栓无法拧紧，小口径端的插接长度要控制在合理范围，既保证对接的稳定性，也不会因为插入过深挤占主管道的通流面积。
