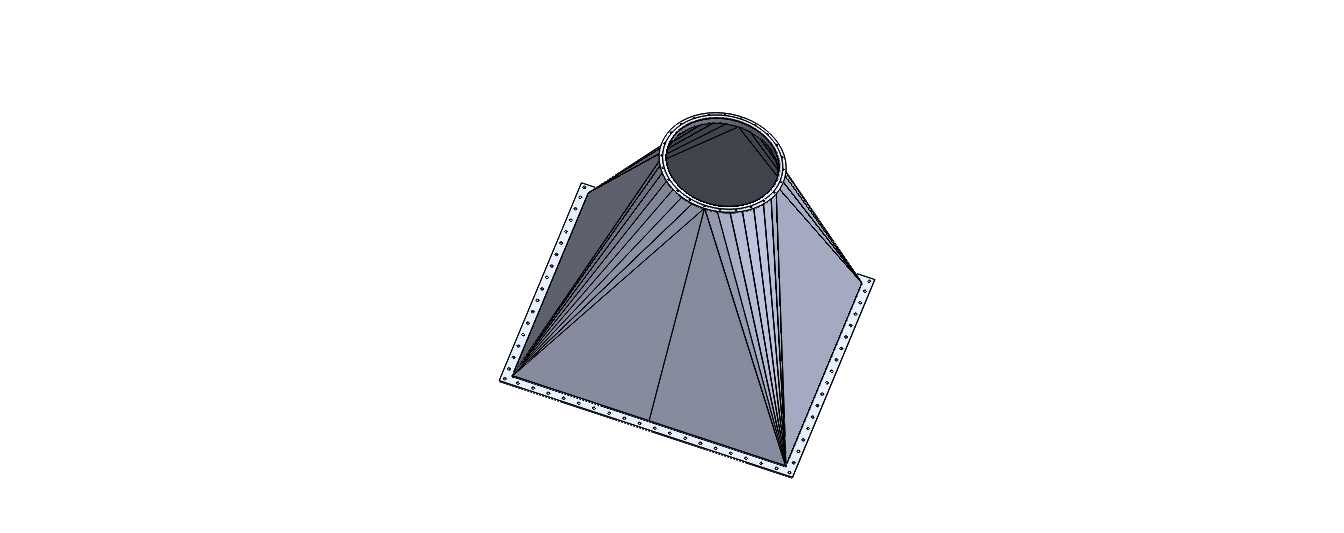

水泥厂方变圆金属板输送风管结构

　　这类方变圆金属板风管，在水泥厂的物料输送环节是非常常见的管路转接部件，现场安装时经常会遇到上游设备接口为方形、下游管路为圆形的工况，这时候就需要这类异形转接件来完成流道的平顺过渡，避免物料在管路拐角或者截面突变位置出现积料、堵料的问题。从实际使用场景来看，这类风管大多承担粉状物料比如水泥生料、成品水泥、粉煤灰等的气力输送任务，同时也会用在除尘系统的风管转接段，连接方形的除尘设备出风口和圆形的主通风管路。

　　设计这类构件的时候，首先要考虑的是流道的顺滑性，不能出现直角折边或者截面突变的台阶，否则粉状物料在高速气流携带下通过时，会在突变位置形成涡流，一方面会增加整个管路系统的风阻，提升风机的运行负载，另一方面长期的物料冲刷会在涡流位置形成局部磨损，大幅缩短管件的使用寿命。建模的时候需要先确定两端的接口尺寸，方形端的边长要和上游设备的法兰安装孔位完全匹配，圆形端的直径要和下游圆管的管径保持一致，两端的法兰边都要预留足够的螺栓安装空间，法兰边上的螺栓孔要按照对应压力等级的管路标准进行排布，保证现场安装时能够直接对位，不需要二次打孔修改。

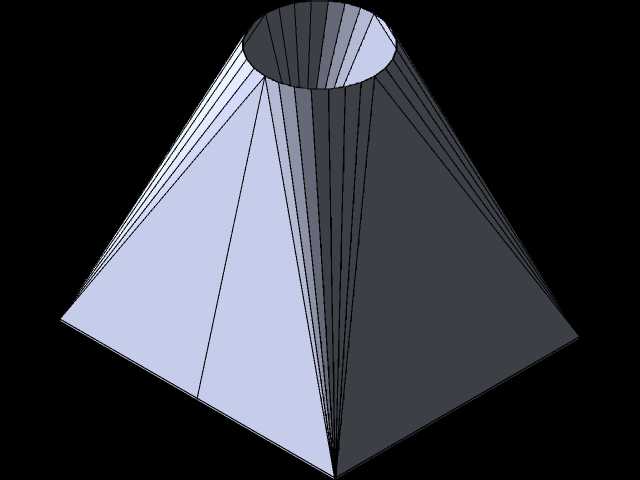

　　整个风管的锥段部分采用多块梯形金属板拼接成型，每一块板料的下料尺寸都需要通过钣金展开计算得到，不能直接用曲面放样后随意拆分，否则现场拼接的时候会出现板料错边、接缝间隙过大的问题，后续焊接或者咬口连接的时候很难保证密封性能。锥段的倾斜角度需要控制在合理范围内，对于物料输送用的风管，锥段的母线倾斜角度不能过小，否则物料容易在锥段内壁堆积，尤其是输送湿度稍大的粉状物料时，积料到一定程度就会直接堵塞管路，造成整条输送线停机；如果倾斜角度过大，又会导致整个管件的长度过长，占用过多的安装空间，在水泥厂这类设备排布非常紧凑的车间里，过长的管件会给现场布管带来很大麻烦，甚至会和周边的设备、走道、支架产生干涉。

　　从安装边界来看，这类风管的两端法兰都需要和相邻部件保持同轴或者对中，方形端的法兰平面要和上游设备的接口平面完全平行，圆形端的法兰轴线要和下游圆管的轴线重合，安装时的错位量不能超过管径的千分之五，否则会在接口位置形成额外的流道阻力。管件本身需要设置独立的承重支架，不能把整个管件的重量都压在两端的设备或者管路上，尤其是大尺寸的风管，金属板本身的重量加上内部输送物料的重量，如果没有独立支撑，长期运行后会出现接口变形、密封失效漏料的问题。另外，对于磨损比较严重的工况，比如输送熟料这类硬度高、磨琢性强的物料，锥段内壁还可以额外增加耐磨衬板，建模的时候需要预留衬板的安装厚度，避免加装衬板后流道截面变小影响输送能力。

　　在钣金拆分的时候，每一块板料的接缝位置要尽量避开物料冲刷最严重的区域，也就是锥段下方靠近方形端的位置，这个位置是物料在重力作用下最容易摩擦的区域，如果接缝放在这里，焊接或者咬口的凸起会直接被物料持续冲刷，很容易出现磨穿漏料的问题。接缝的连接方式根据输送压力的不同选择，低压的除尘通风段可以采用咬口连接，加工效率更高，密封性能也能满足要求；如果是高压的气力输送段，就需要采用满焊连接，焊接完成后还要把内壁的焊疤打磨平整，避免焊疤位置挂料积灰。

　　很多新手在设计这类方变圆管件的时候，容易直接用放样凸台做一个实心锥再抽壳，忽略了钣金加工的实际工艺性，做出来的模型如果拆分板料的话，会出现很多不可展的曲面，车间拿到图纸根本没法下料加工，只能靠现场手工敲打成型，做出来的管件精度差、流道不顺，安装的时候也很难对位。正确的建模思路应该是先确定两端接口的中心距和相对位置，再按照钣金可展的要求拆分锥面，每一块板料都是单一曲率或者平面的可展曲面，展开后可以直接用等离子切割机或者激光切割机下料，折弯后就能直接拼接，不需要额外的校形工作，这样加工出来的管件尺寸精度高，安装效率也能大幅提升。

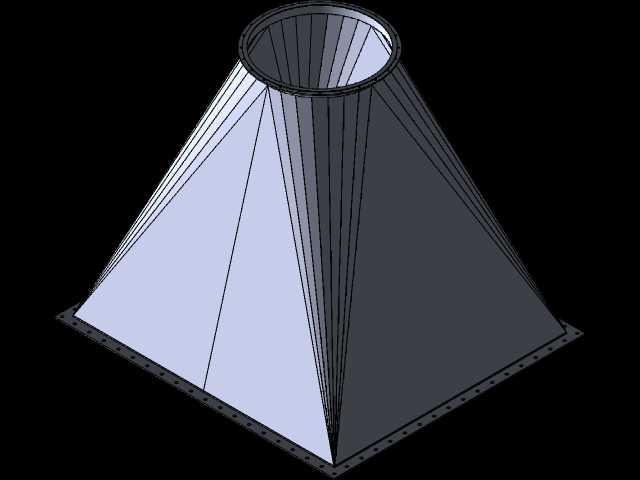

　　另外，两端法兰的厚度也要根据管路的压力和尺寸来选择，小尺寸的风管可以用薄角钢做法兰，大尺寸的高压输送风管就需要用更厚的扁钢或者角钢制作法兰，避免法兰在螺栓紧固的时候出现变形，导致接口密封不严漏风漏料。法兰上的螺栓孔位置要和相邻设备的孔位完全对应，建模的时候可以直接调用对应标准的法兰孔位模板，不要自己随意排布孔距，否则现场安装的时候会出现螺栓穿不进去的问题，需要重新扩孔，既浪费时间又会影响法兰的连接强度。
