金属板材膨胀加工专用成型设备结构

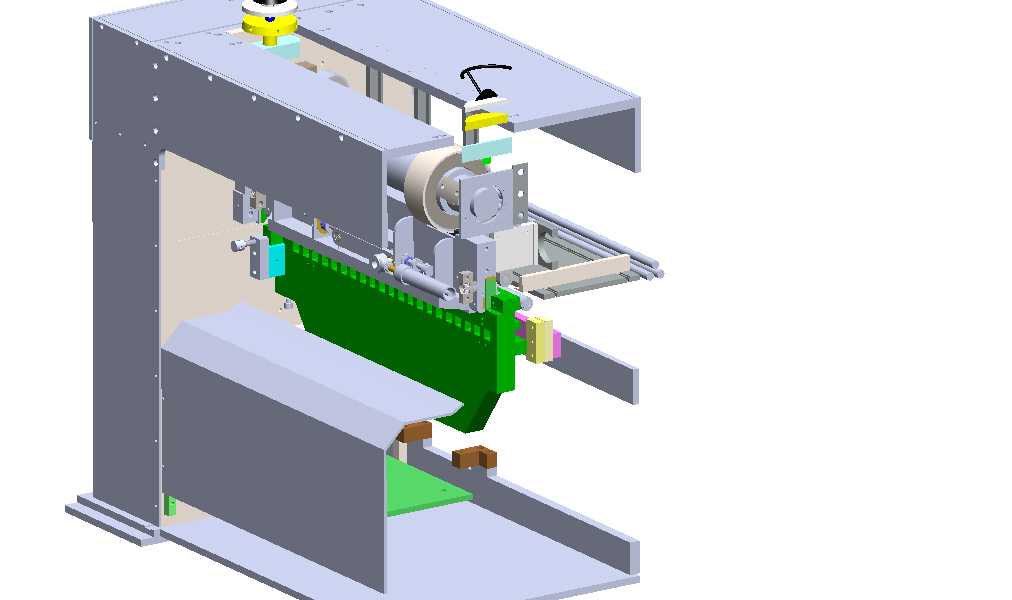

　　该设备主要面向金属板材膨胀网加工场景，在建筑防护网、滤芯支撑网、装饰冲孔网、散热网板的生产环节中承担核心成型工序，可将连续送入的薄金属板通过连续冲压拉伸动作，加工出均匀规整的菱形或异形网孔结构，替代传统的冲孔后拉伸的分步加工模式，减少工序间的物料转运与定位误差。从结构布局来看，设备采用立式框架承载结构，主支撑框架采用厚钢板拼焊后时效处理的加工工艺，避免长期冲压载荷下出现结构变形，安装时需保证底部框架与车间预埋钢板水平贴合，整体安装边界需预留左侧1.2米的操作维护空间、右侧1.8米的出料输送延伸空间，进料端需匹配前序放卷机的出料高度，保证板材送入时无额外弯折应力。设备上部集成冲压驱动单元，采用偏心轴带动冲压模具做上下往复运动，

　　模具侧部配套的送料机构采用棘轮棘爪配合夹辊的结构，每次冲压行程完成后精准送进设定步距的板材，保证网孔的节距一致性，避免出现网孔大小不均、拉伸断裂的问题。模具安装区域预留了快换接口，可根据加工的网孔规格、板材厚度更换对应的成型模具，适配0.2mm到2mm厚度的铝板、冷轧钢板、不锈钢板的加工需求。设备中部的绿色成型工位为核心工作区，配套的导向机构采用直线导轨配合滑块的结构，保证上下模的合模精度，导向间隙控制在0.02mm以内，避免合模时出现啃模、毛刺过大的问题。下部设置的承料托架可承接加工完成的网板，顺着倾斜的导板送入后续的整平或裁切工序，托架高度可根据出料输送线的高度做±150mm的调节，适配不同生产线的布局需求。

　　侧部安装的检测组件可实时监测送料步距与冲压行程的匹配度，当出现送料卡滞、步距偏差超差时会触发停机保护，避免废料堆积损坏模具。设计过程中重点考虑了设备的动平衡性能，冲压驱动轮配套了平衡配重块，降低高速往复运动时的整机振动，设备运行时的机身振幅控制在0.1mm以内，无需额外做特殊的地基减震处理即可满足常规车间的安装使用要求。走管走线全部集成在框架内部的走线槽内，避免加工过程中的金属碎屑刮损线缆，外露的运动部件全部配套安全防护盖板，防止操作人员误触运动部件引发安全事故。出料端预留了与后续整平机、裁切机的机械安装接口与信号对接点位，可直接接入自动化板材加工生产线，实现从放卷、膨胀成型、整平、定尺裁切的全流程自动化生产，无需人工中间周转物料。

　　针对不同材质的加工特性，冲压行程的下压量可通过调节偏心轴的偏心距做无级调整，避免硬度过高的板材加工时出现模具崩损，或者软质板材拉伸不足导致网孔成型不完整的问题。设备的润滑系统采用集中供油的方式，所有运动摩擦副的润滑点位都通过油路连接到侧面的集中注油块，日常维护时无需逐个点位注油，降低设备维护的工作量。
