工业梯式电缆敷设支撑桥架结构

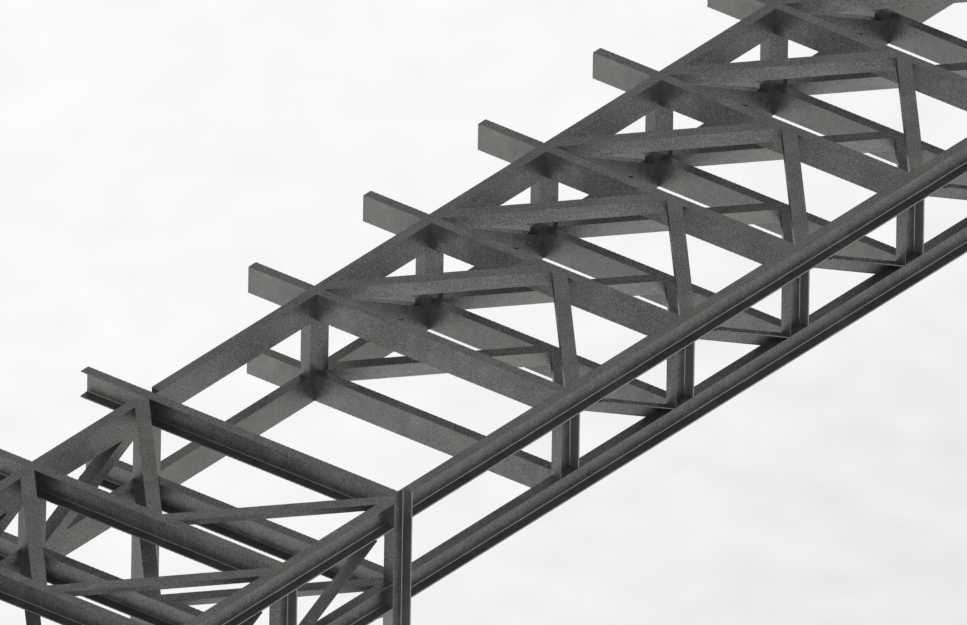

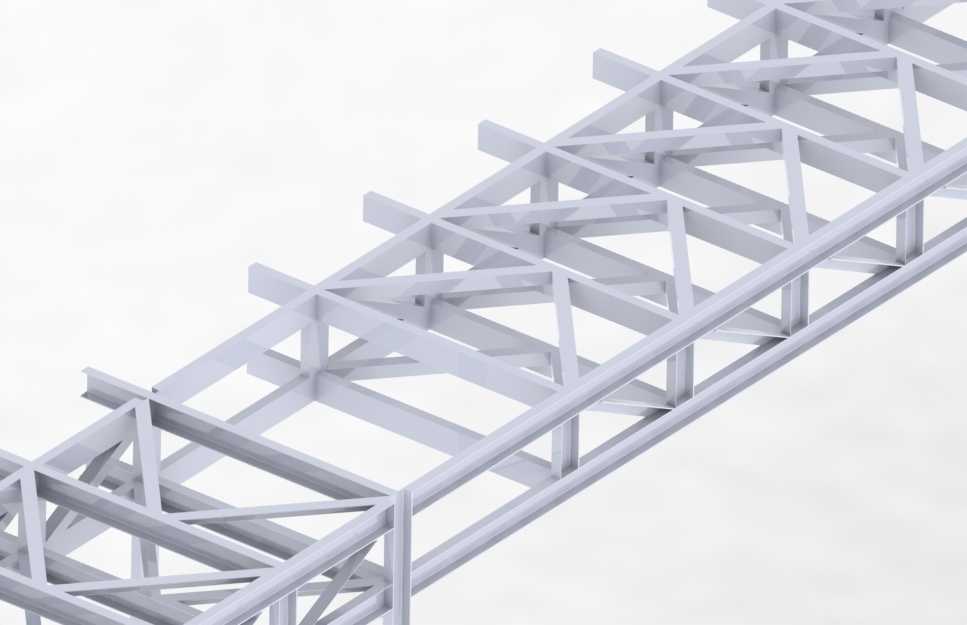

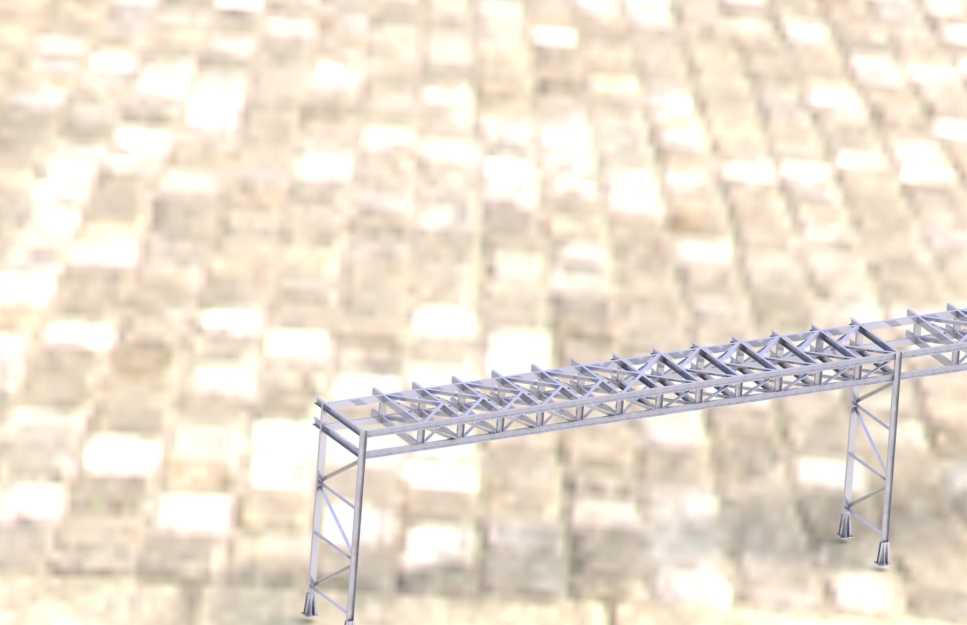

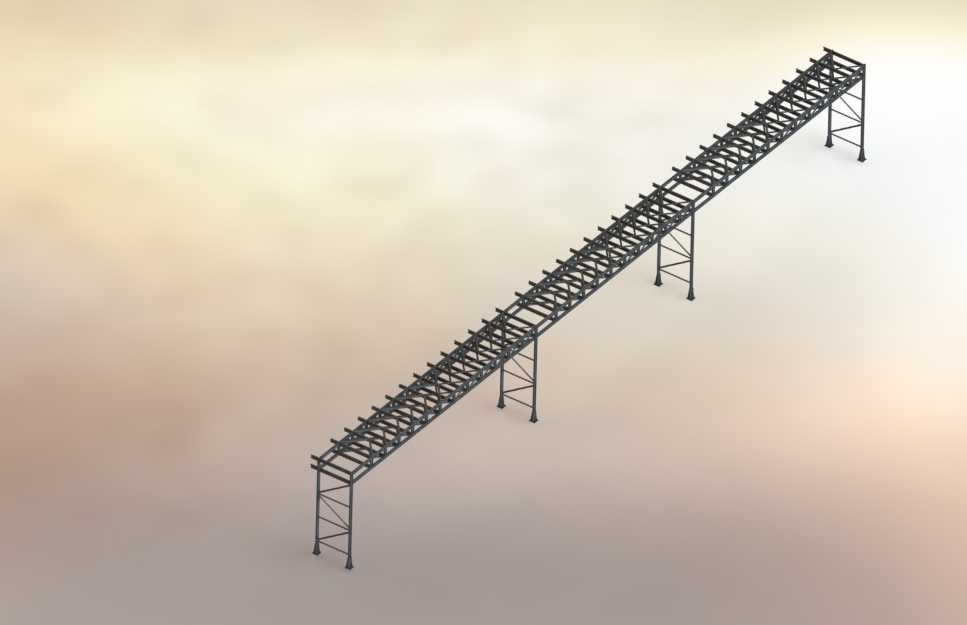

　　在工业厂区配电、数据中心机房布线、大型商业体电气施工、轨道交通沿线供电配套等场景里，线缆的有序敷设与防护始终是电气系统搭建的核心环节之一，这类梯式结构的电缆支撑构件，正是为解决大跨度线缆排布、散热需求、承重支撑等实际工程问题设计的。不同于封闭式槽盒的全包裹结构，该构件采用镂空桁架式设计，侧边采用连续三角支撑的桁架结构替代整板侧板，横向等距排布的承托横担作为线缆的直接承载面，整体结构在保证足够承重能力的前提下，大幅降低了构件自身重量，同时镂空结构让敷设的动力电缆、控制电缆在运行过程中产生的热量可以自然散出，避免封闭式槽盒内热量堆积加速线缆绝缘层老化的问题，尤其适合大截面动力电缆的长距离敷设场景。从设计逻辑来看，

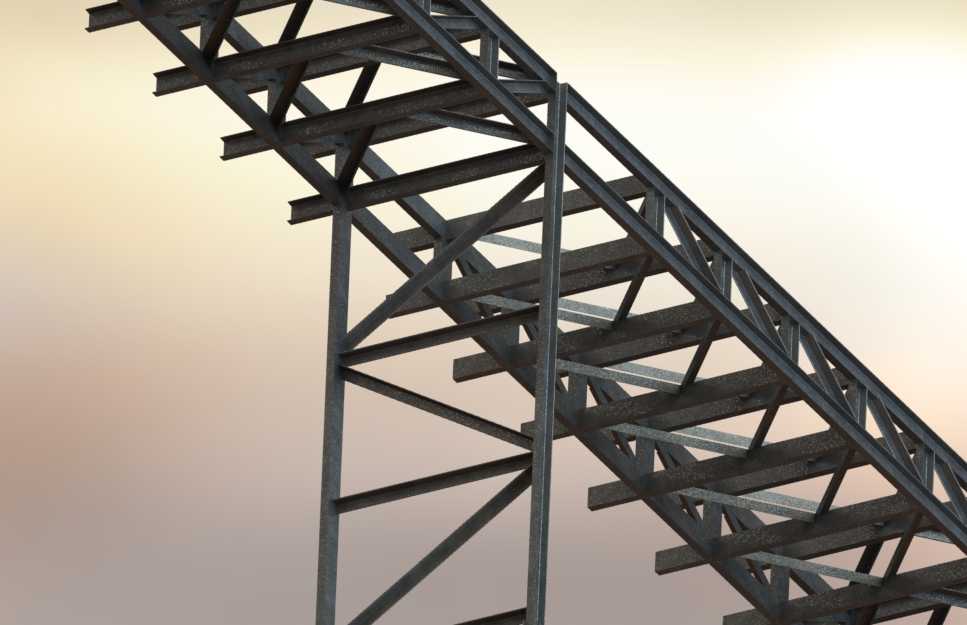

　　该结构的受力传递路径经过了明确优化：线缆的垂直荷载首先作用在横向承托横担上，横担将荷载均匀传递到两侧的纵向主梁，主梁上间隔布置的三角斜撑将集中荷载拆分传递到整段桥架的长度方向，避免局部应力集中导致的结构变形，这种桁架式结构相比同规格的板式桥架，材料利用率提升近四成，在大跨度安装场景下不需要额外加密支撑吊点，能有效降低现场安装的施工工作量。在安装边界适配方面，该类构件的标准段长度通常适配现场常见的吊点间距，横向宽度可以根据敷设线缆的总数量、线缆弯曲半径要求做系列化调整，侧边主梁上预留的连接孔位可以直接和同规格的直通段、弯通、三通、变径接头等配套构件通过螺栓拼接，不需要现场额外做焊接加工，适配不同走向的布线路由需求；

　　构件底部的横担表面做了防滑处理，避免大直径电缆在敷设拖拽过程中出现移位，同时横担的间距经过计算，既能保证小直径控制电缆不会从间隙中掉落，也不会因为间距过小影响散热效果。实际工程应用中，这类梯式电缆支撑构件常被用在厂房顶部的架空走线、电缆沟内的分层支架、设备集群的顶部布线等场景，相比传统的现场焊接角钢支架，这种预制化的标准构件安装效率更高，结构一致性更好，表面的防腐处理可以适配室内干燥环境、一般潮湿环境等不同工况，在有强腐蚀需求的场景下还可以更换对应材质的版本满足使用要求。设计过程中需要重点校核的参数包括横担的承重挠度、侧边桁架的抗侧向变形能力、连接节点的抗剪强度，确保在满布线缆的工况下，整段桥架的变形量在规范允许范围内，

　　不会因为长期荷载作用出现结构下挠、连接螺栓松动等问题；同时桁架结构的杆件排布也考虑了现场安装的操作空间，施工人员在固定线缆、后期检修维护时，可以方便地从侧面、底部接触到线缆，不需要拆除大面积的盖板，能有效降低后期运维的工作量。对于长距离敷设的路由，该结构还可以在指定位置预留出线口，配合对应的引下构件实现线缆的分支引出，不需要对主体结构做现场切割破坏，保证整体结构的完整性和承重能力。
