工业厂区人行侧开平移栅栏闸门结构

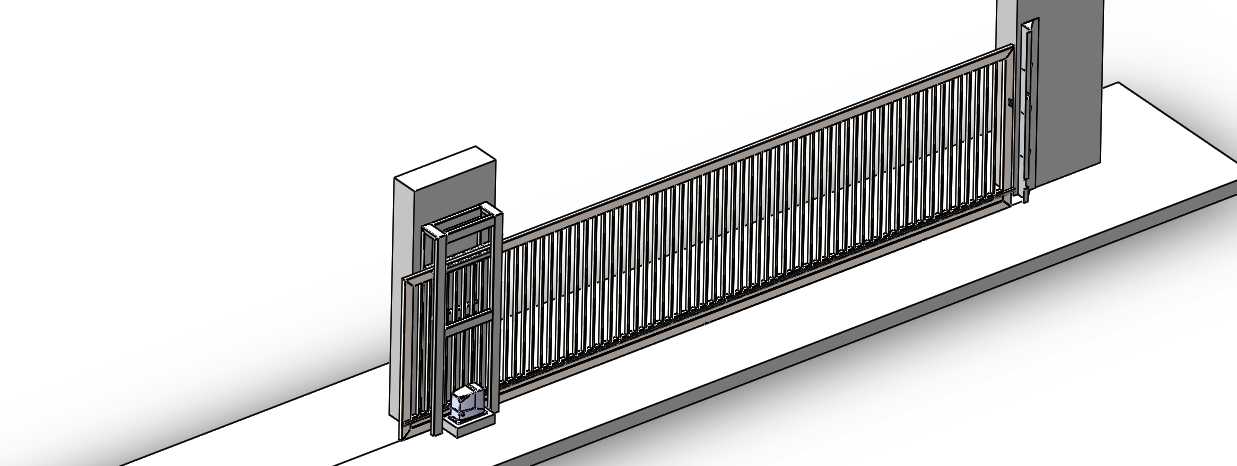

　　这款侧开平移式栅栏闸门，主要适配工业厂区、产业园区、物流场站的人行及非机动通行通道场景，区别于常规平开闸门将门扇旋转占用通道内外侧空间的设计，平移式结构的门扇沿平行于围墙的轨道方向滑移，在通道宽度有限、门扇开启后无多余侧向空间的场景下优势明显，不会因为门扇开合挤占通道两侧的人行等候区、非机动车停放区空间。从实际使用需求出发，这类闸门日常承担人员进出管控、非高峰期非机动车通行的功能，栅栏式的门扇结构既可以保证门体闭合后的通透视野，方便安保人员观察通道内外的人员动向，也能减少大风天气下门体承受的风阻，降低户外长期使用过程中结构受风载变形的概率。

　　设计过程中首先确定了安装边界条件：门体两侧依托现有混凝土门柱作为固定支撑，其中一侧门柱内部预留驱动机构安装空间，门扇整体采用竖向密排栅条搭配横向加强肋的结构，栅条间距控制在120mm以内，避免人员攀爬或者孩童误钻引发安全隐患，横向加强肋沿门扇高度方向均匀布置三道，分别位于门扇底部、中部、上部位置，保证长尺寸门扇在长期往复滑移过程中不会出现栅条变形、门扇下垂的问题。门扇底部配套嵌入式地轨，地轨安装时与地面铺装层齐平，不会凸起形成通行障碍，避免人员绊倒或者非机动车通行时颠簸，门扇底部设置耐磨导向滑块，滑块采用自润滑尼龙材质，长期往复滑移无需频繁加注润滑脂，减少后期运维工作量。

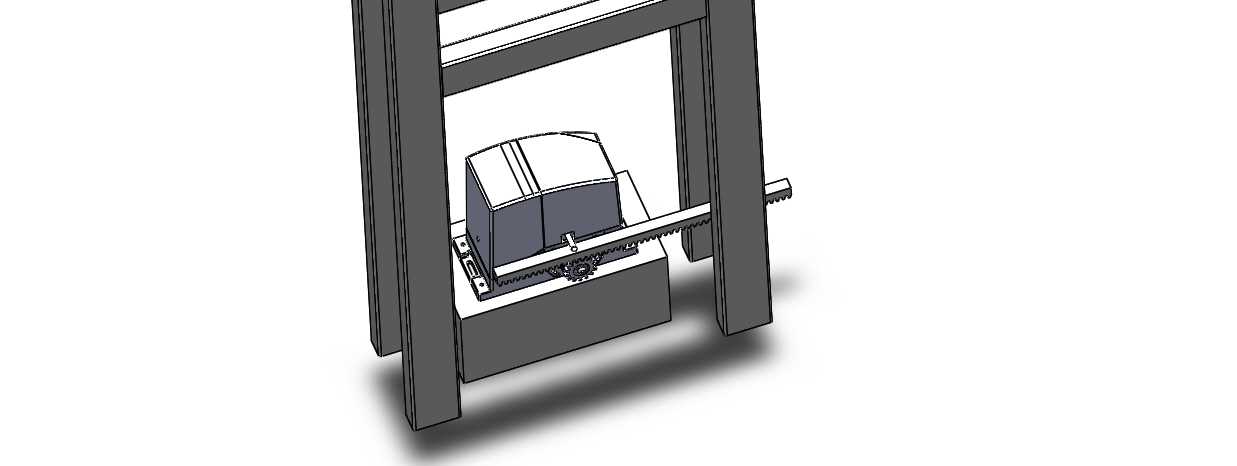

　　门扇的开合驱动端集成在固定侧门柱旁的机架结构内，机架采用方管焊接成型，外部做喷塑防锈处理，内部预留电机、传动齿轮、限位组件的安装位，传动结构采用齿轮齿条啮合的形式，齿条沿门扇侧边通长布置，保证门扇全程滑移过程中传动平稳无卡顿，限位组件分别设置在门扇完全闭合、完全开启的两个极限位置，触发后自动切断驱动电源，避免门扇过位碰撞门柱或者脱轨。门扇与另一侧门柱的贴合位置设置缓冲胶条，闭合时可以抵消门扇滑移的惯性冲击，降低碰撞噪音，同时避免金属结构直接碰撞出现漆面脱落、结构变形的问题。

　　从安装尺寸适配来看，单扇门扇的通行净宽可以覆盖1.8m到3m的常规人行通道需求，门扇高度统一设置为1.8m，符合厂区外围隔离设施的高度要求，安装时需要保证两侧门柱的安装基准面平行度误差控制在2mm以内，地轨的安装直线度误差每米不超过1mm，避免门扇滑移过程中出现卡滞、异响。门体的所有金属构件表面都做了户外级防锈处理，栅条、框架、机架部分统一采用静电喷塑工艺，涂层厚度控制在60到80μm之间，可以适应户外日晒雨淋的使用环境，减少锈蚀概率。日常使用过程中，这类闸门可以搭配门禁系统实现刷卡、人脸识别自动开合，也可以切换为手动控制模式，在停电或者设备检修时通过离合装置切换为手动推拉，保证通道通行不会中断。相较于传统的平开门，平移式栅栏闸门的开合路径不占用通道纵深空间，在通道外侧紧邻道路、内侧紧邻岗亭的狭窄安装场景下，不需要额外预留门扇旋转的空间，空间利用率更高，同时栅栏结构的自重比全封闭实体门更轻，驱动负载更小，长期运行的能耗更低、故障率也更低。
