商用平移自动门驱动机构结构设计

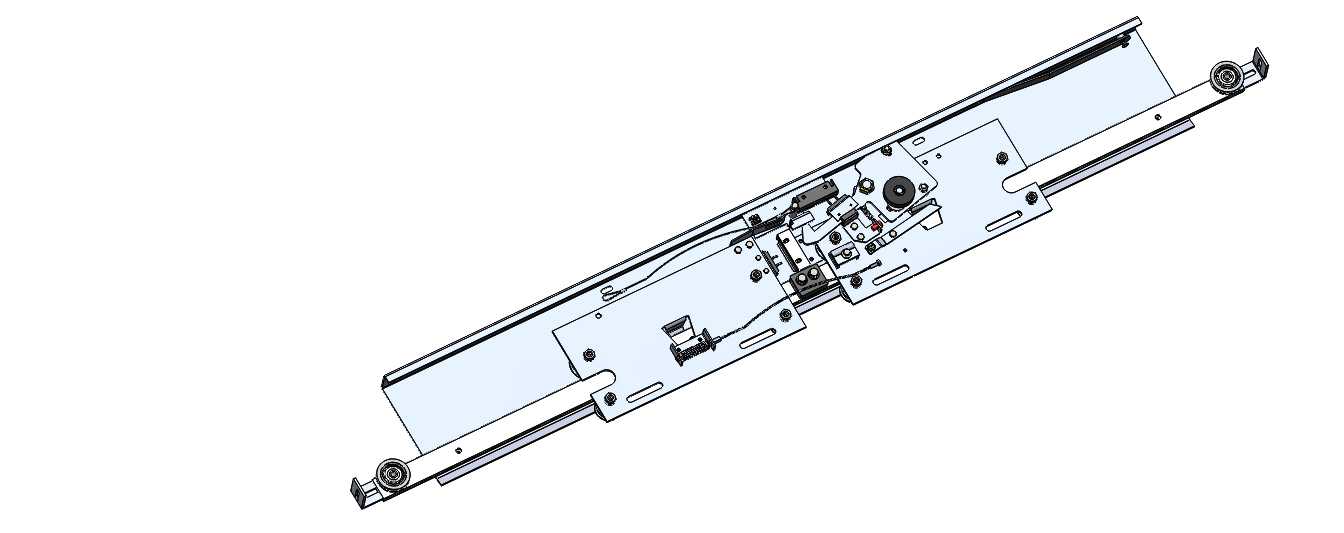

　　这套自动门驱动机构，是商用平移自动门系统的核心动力执行单元，日常在写字楼大堂、商超入口、医院通道、酒店正门这类高频通行场景中承担门体启闭的驱动功能，适配单扇或双扇平移式玻璃门、金属饰面门，能配合门禁感应、红外防夹、遥控触发等多种信号完成门体的平稳启闭动作。从结构设计逻辑来看，整套机构采用长条形一体化承载梁作为安装基体，所有传动、动力、限位部件都集成在梁体上，安装时只需要将梁体固定在门洞上方的承重结构上，后续吊装门体、调整传动间隙的作业都可以在梁体下方完成，不需要在吊顶内反复拆装部件，能大幅缩短现场安装的调试周期。梁体的截面做了加强筋设计，在控制整体自重的前提下，能承受单扇120kg以内门体的长期往复运行载荷，

　　不会因为长期承重出现下挠变形，避免门体运行过程中出现卡滞、拖地的问题。动力输出部分采用直流减速电机搭配同步带传动的方案，电机输出轴的主动带轮和梁体另一端的从动带轮之间，布置了钢丝芯同步带，带体和门体吊挂件通过可调压块连接，传动过程中没有齿轮啮合的回程间隙，门体启停位置的重复定位精度能控制在1mm以内，不会出现门体闭合后留缝、错位的问题。梁体上集成的滑动导轨采用冷拉型钢加工，表面做了硬质氧化处理，吊挂件上的承重滚轮采用包胶轴承结构，滚动过程中噪音低于45分贝，即使在夜间安静的办公环境下运行，也不会产生刺耳的摩擦异响。限位部件没有采用容易受干扰的光电开关，而是选用机械式行程触发结构，分别布置在梁体的开门到位、关门到位位置，

　　触发拨片的位置可以沿梁体上的长槽自由调整，适配不同宽度门洞的行程需求，同时在关门限位位置预留了缓冲阻尼块，避免门体高速运行到闭合位置时出现硬碰撞。防夹触发的信号触发部件也集成在梁体下端，不需要额外在门体上布线，当门体关闭过程中碰到障碍物，传动带的拉力出现瞬时变化时，机构会立刻触发反转信号，让门体退回开门位置，避免夹伤通行人员。设计过程中特意将所有易损部件都布置在梁体的外侧维护面，比如皮带张紧调节结构、电机接线端子、限位开关接线端，后期维护时不需要拆下整个梁体，只需要打开侧面的维护盖板就能完成皮带张紧度调整、接线紧固、易损件更换的作业，日常运维的难度很低。安装边界方面，整套机构的梁体高度控制在120mm以内，厚度控制在180mm以内，

　　适配常规吊顶内部的安装空间，不需要为了容纳机构额外抬高吊顶高度；梁体上的安装固定孔做了长圆孔设计，现场安装时可以在前后、左右方向微调30mm的位置，抵消土建施工时门洞预埋件的位置偏差，降低现场安装的适配难度。梁体两端的端盖采用快拆结构，不需要工具就能拆下，方便后期调整从动带轮的张紧行程，整套机构的传动部件都做了封闭防护设计，日常运行时灰尘、杂物不会进入导轨和传动带区域，能减少日常清洁维护的频次，适配商场、地铁站这类灰尘较大、通行量高的公共场景使用。
