户外靠墙斜顶遮阳雨篷结构设计

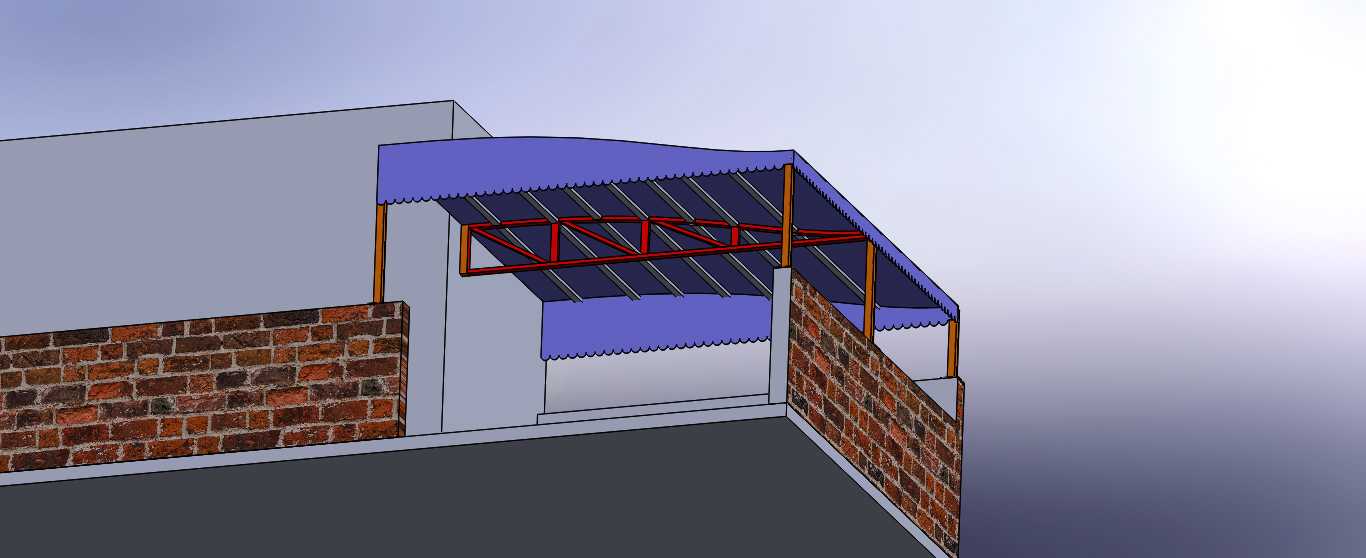

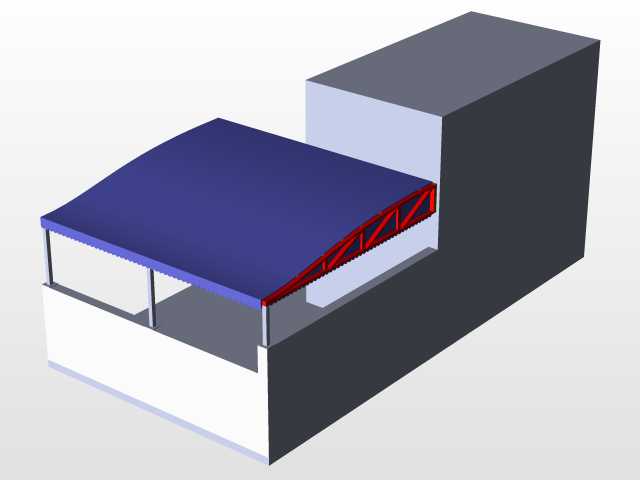

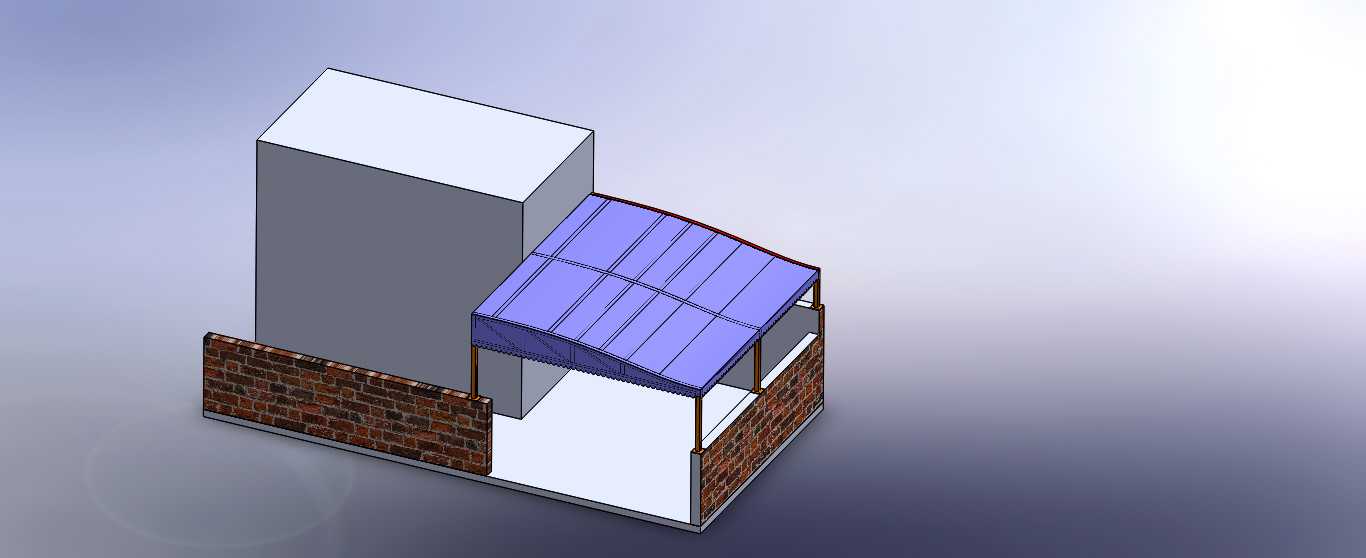

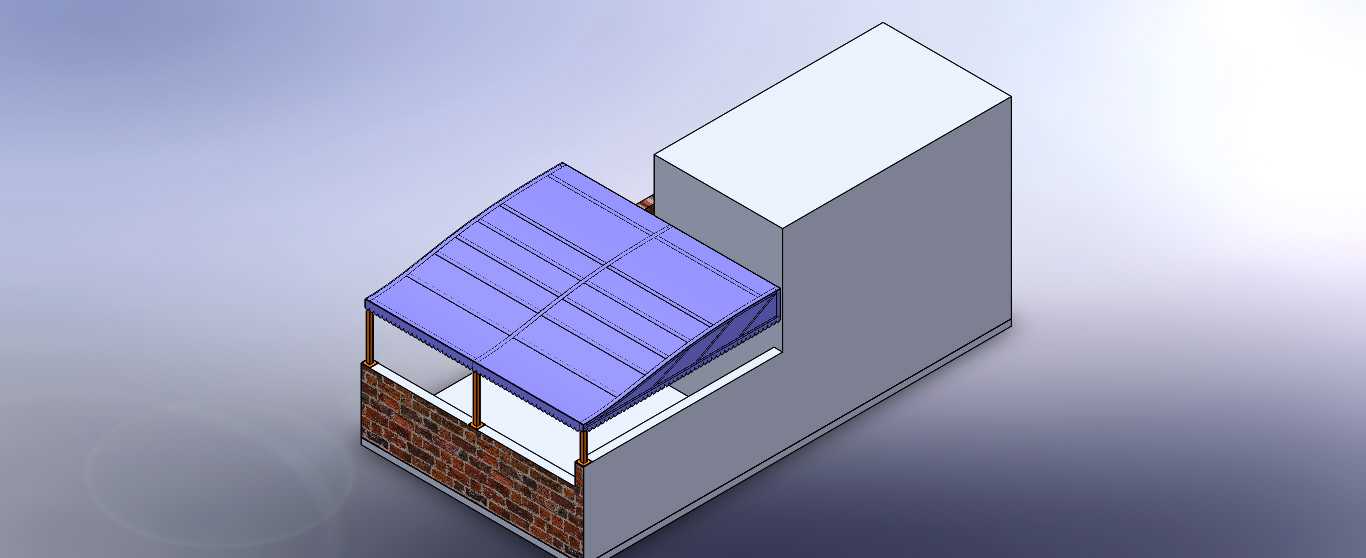

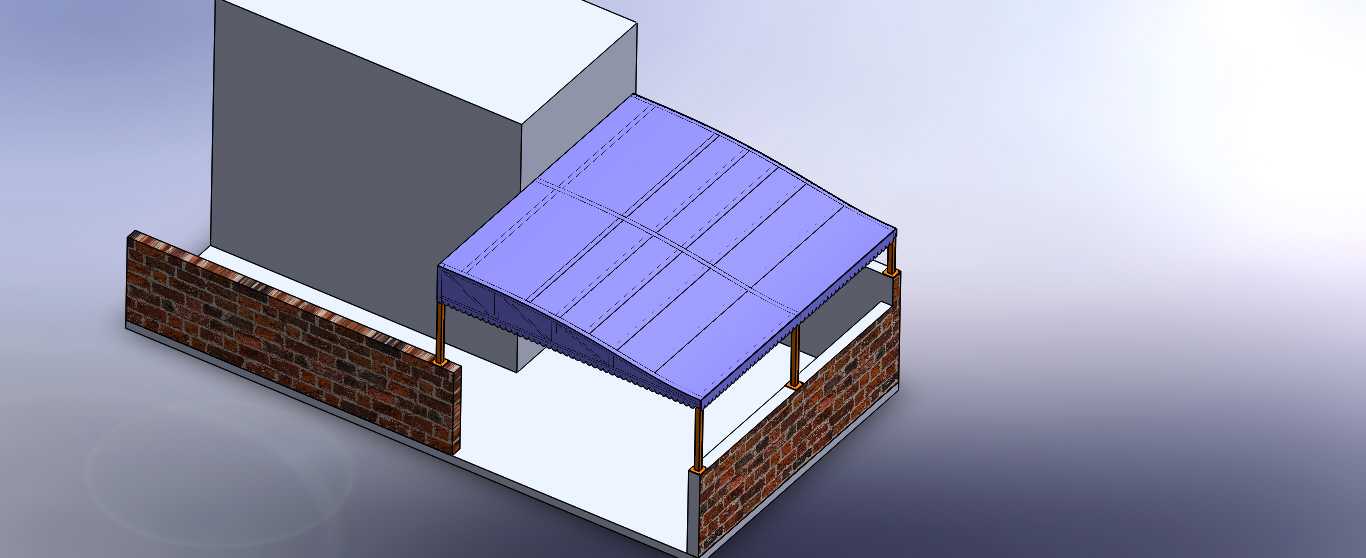

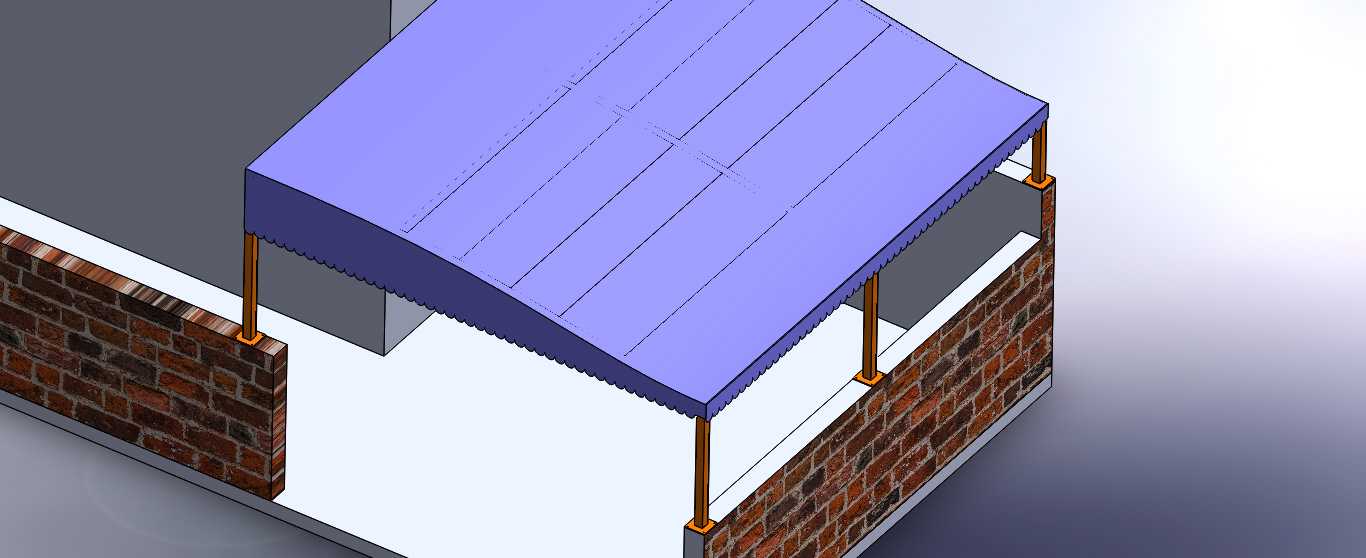

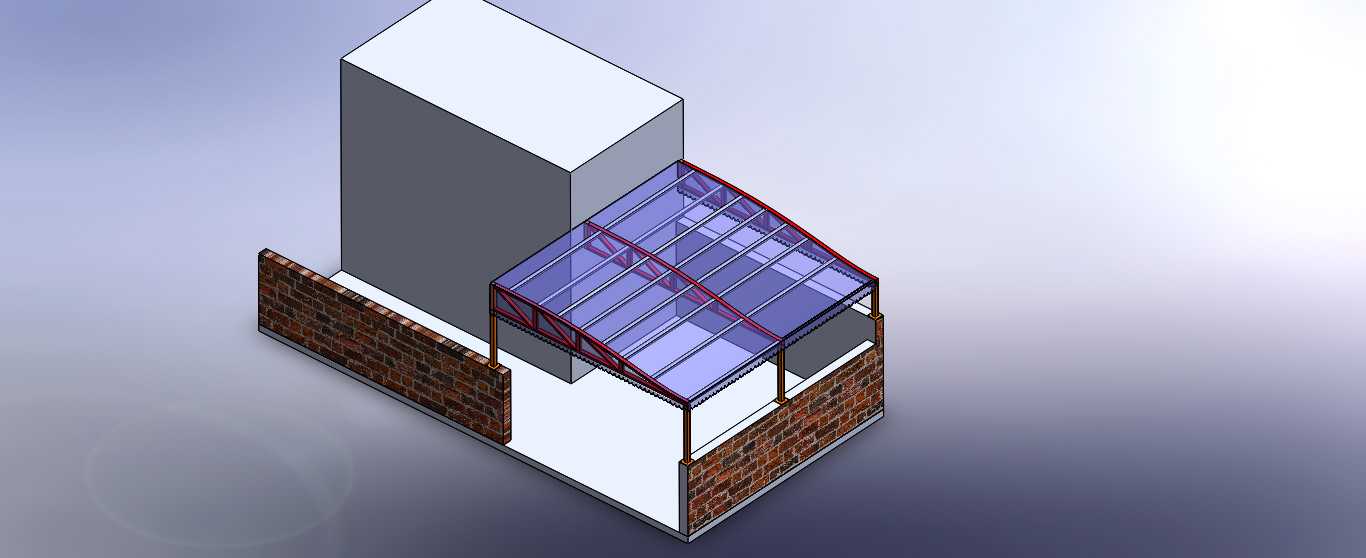

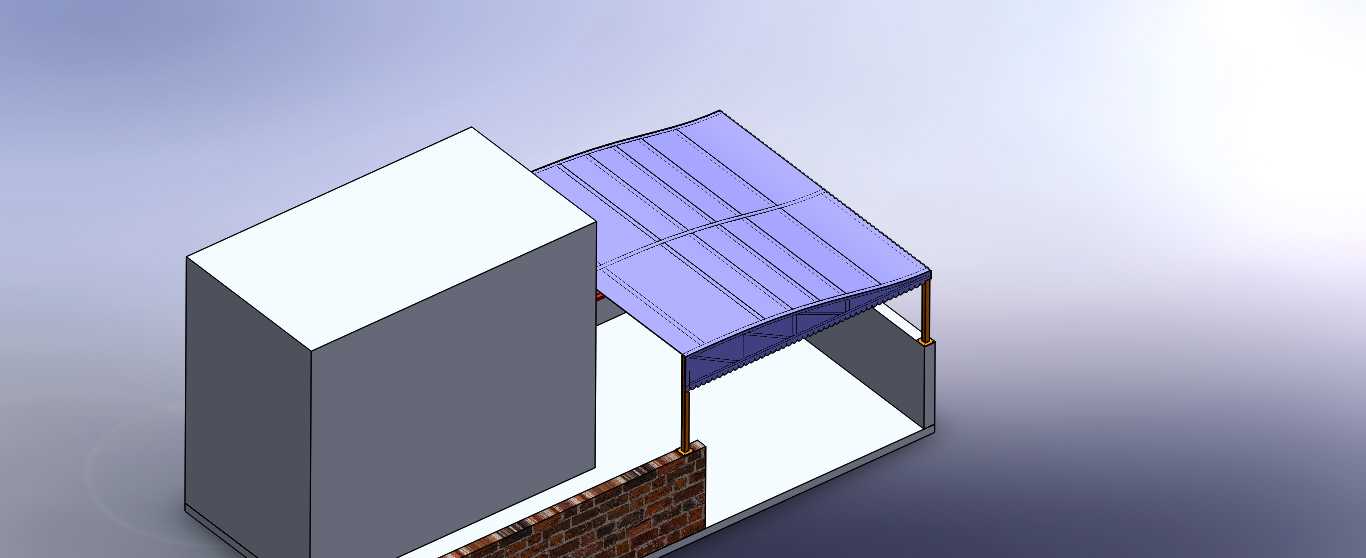

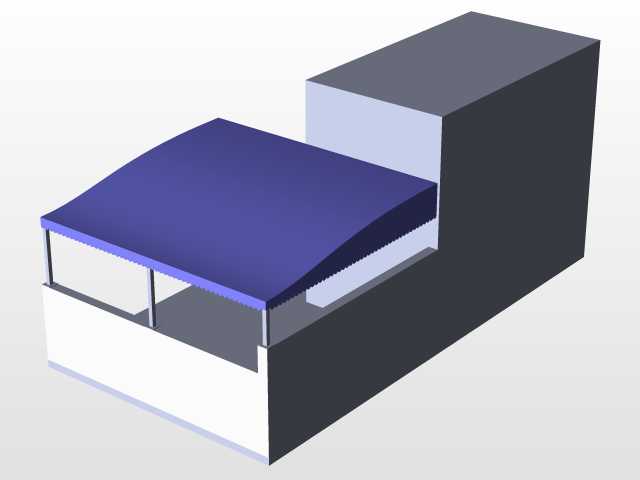

　　这款靠墙安装的斜顶遮阳雨篷，主要应用于民用建筑入户区域、临街商铺门头、厂区后勤通道出入口、低层建筑外窗外侧等场景，核心作用是在不占用过多地面空间的前提下，为进出人员、临时堆放的小件物品、门窗构件提供遮阳挡雨的防护，避免雨水直接冲刷墙面接缝、入户门体，同时减少夏季正午阳光直射进入室内，降低局部区域的热辐射强度。从结构设计逻辑来看，整个篷体采用单侧依附建筑墙体的悬挑支撑方案，没有设置落地的外侧立柱，完全规避了传统落地雨篷对通行空间的挤占，人员在篷下活动时不会被立柱磕碰，搬运大件物品进出时也不会出现通行宽度受限的问题。篷体的支撑立柱共设置三根，均垂直固定在靠近外侧的砖砌矮墙顶面，立柱底部通过膨胀螺栓与矮墙结构做刚性连接，

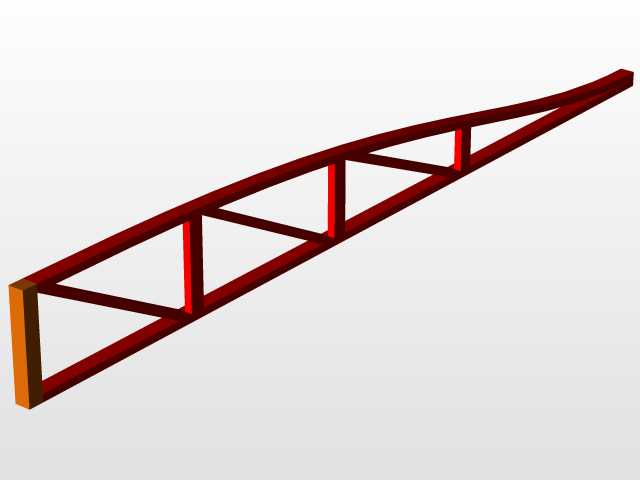

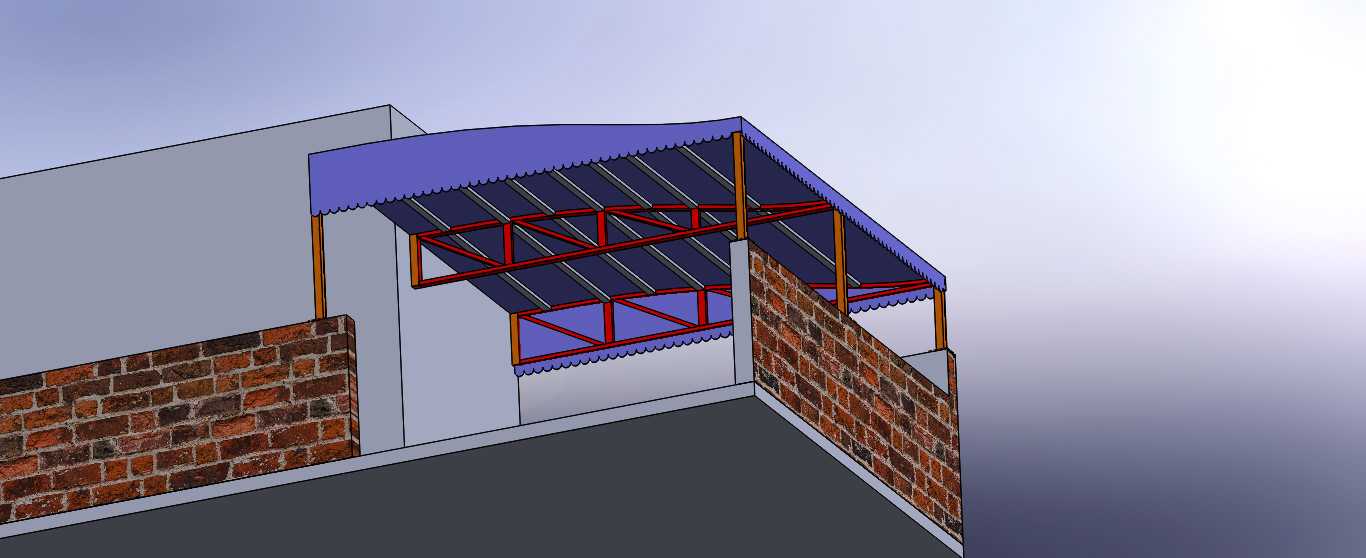

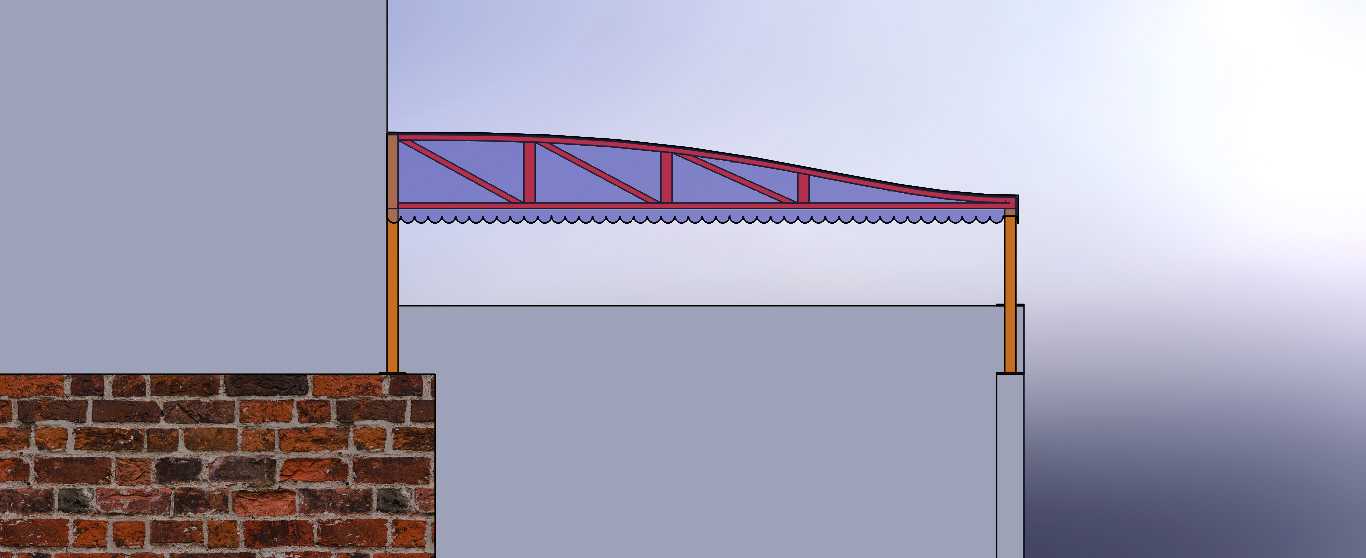

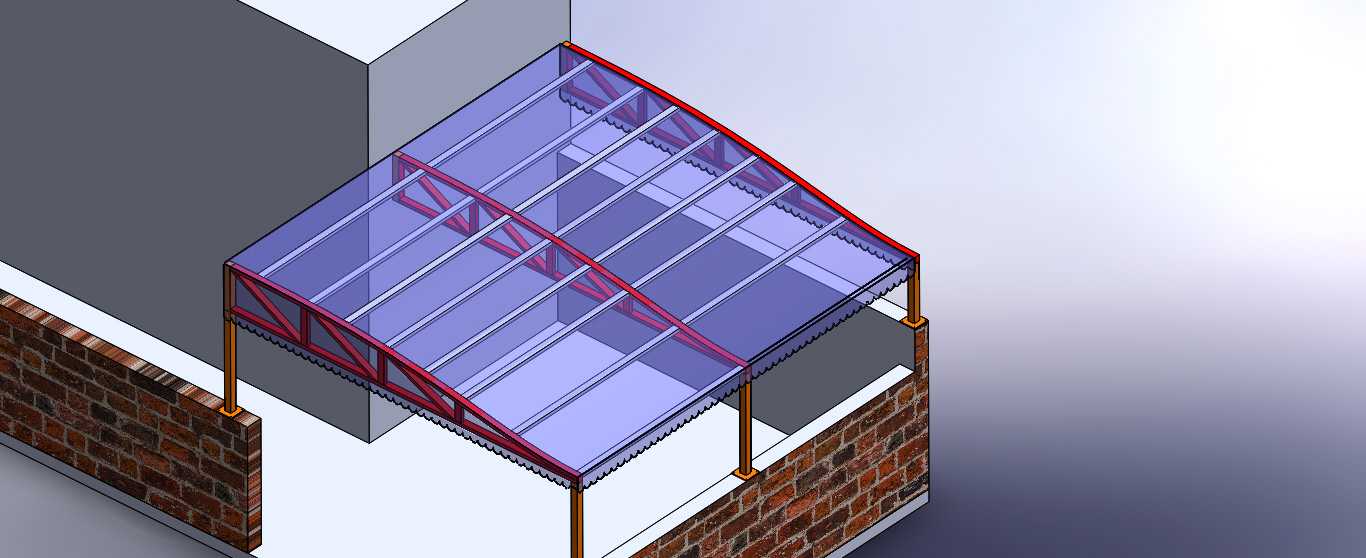

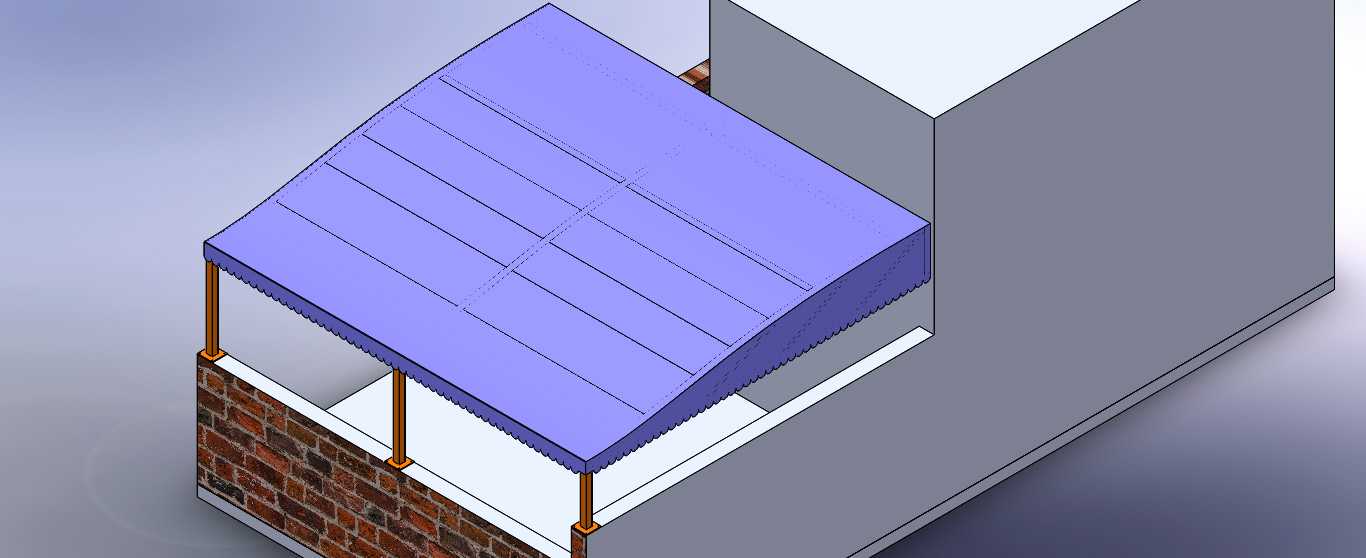

　　每根立柱顶端都设置了带防滑齿的固定托件，直接承托斜向布置的篷顶框架，托件与框架之间采用螺栓锁紧，避免长期受风压作用出现框架移位、连接松脱的问题。篷顶整体采用单坡斜向设计，坡度设置在15度左右，这个角度既可以保证落在篷面的雨水能够快速顺着坡面流向外侧排水边，不会在篷面形成积水增加结构荷载，也不会因为坡度过大导致篷体整体挑出高度过高，增加风阻系数影响结构稳定性。篷面的板块拼接采用错缝排布的方式，每块板材之间预留了3毫米的伸缩缝，填充耐候密封胶做防水处理，避免温度变化导致板材热胀冷缩出现起拱、开裂的问题，同时拼接缝的走向与排水方向保持平行，不会在接缝位置形成积水残留。安装边界方面，篷体的后侧完全贴合建筑外墙立面，

　　上墙的固定件采用L型镀锌角码，角码一侧通过膨胀螺栓锚入墙体结构层至少80毫米深度，另一侧与篷顶的后边框做螺栓连接，固定点沿篷体长度方向每间隔600毫米设置一处，保证整个后侧的连接强度能够抵御当地常规的风压荷载。篷体的挑出深度控制在1.2米到1.8米的适配区间，长度可以根据实际安装位置的墙面宽度做模块化拼接调整，单段标准篷体的长度为2米，多段拼接时在接缝位置额外设置加强衬板，保证整体框架的刚度不会因为拼接出现衰减。篷顶的下沿设置了一体化的滴水边，雨水顺着坡面流到外侧后会沿着滴水边直接滴落，不会顺着篷板的下表面反向回流到墙体与篷体的连接位置，长期使用也不会出现连接位置渗水、墙面返潮发霉的问题。支撑立柱的表面做了喷塑防锈处理，

　　能够适应户外长期的日晒雨淋环境，不会出现锈蚀掉漆的问题，立柱与砖砌矮墙的连接位置还设置了防水橡胶垫片，避免雨水顺着螺栓孔渗入矮墙内部导致墙体砖缝风化。从实际使用的适配性来看，这款雨篷的结构不需要对原有建筑墙体做大规模的开凿改造，安装时只需要在墙面标记固定点位置钻孔即可，整体安装流程简单，后期维护也只需要定期清理篷面堆积的落叶、灰尘，检查连接螺栓的紧固状态即可，不需要复杂的养护操作。在结构受力的设计考量上，整个篷体的荷载传递路径非常清晰，篷面承受的雨雪荷载、风荷载首先传递到周边的框架型材上，再通过后侧的上墙固定件和外侧的三根支撑立柱，分别传递到建筑墙体和下部的砖砌矮墙结构上，两个受力支撑点的结构强度都远大于篷体的最大设计荷载，即使遇到冬季暴雪天气，篷面积雪厚度达到100毫米时，整体结构也不会出现变形、垮塌的风险。篷面的板材采用带UV涂层的实心耐力板，透光率可以根据使用需求选择，既可以选高透光款保证篷下区域的自然采光，也可以选半透光或者不透光的深色款提升遮阳效果，板材的抗冲击强度是普通玻璃的200倍以上，即使遇到高空坠物、大风天气刮起的碎石撞击，也不会出现碎裂掉落的问题，使用安全性远高于传统的玻璃雨篷或者彩钢瓦雨篷。篷体的侧边没有设置额外的围挡结构，保证篷下区域的空气能够自然流通，夏季使用时不会因为空气不流通导致篷下区域闷热，同时开放式的侧边也不会影响人员从侧面进出篷下区域，适配更多样的使用场景。
