水泥厂方形料斗钣金结构设计方案

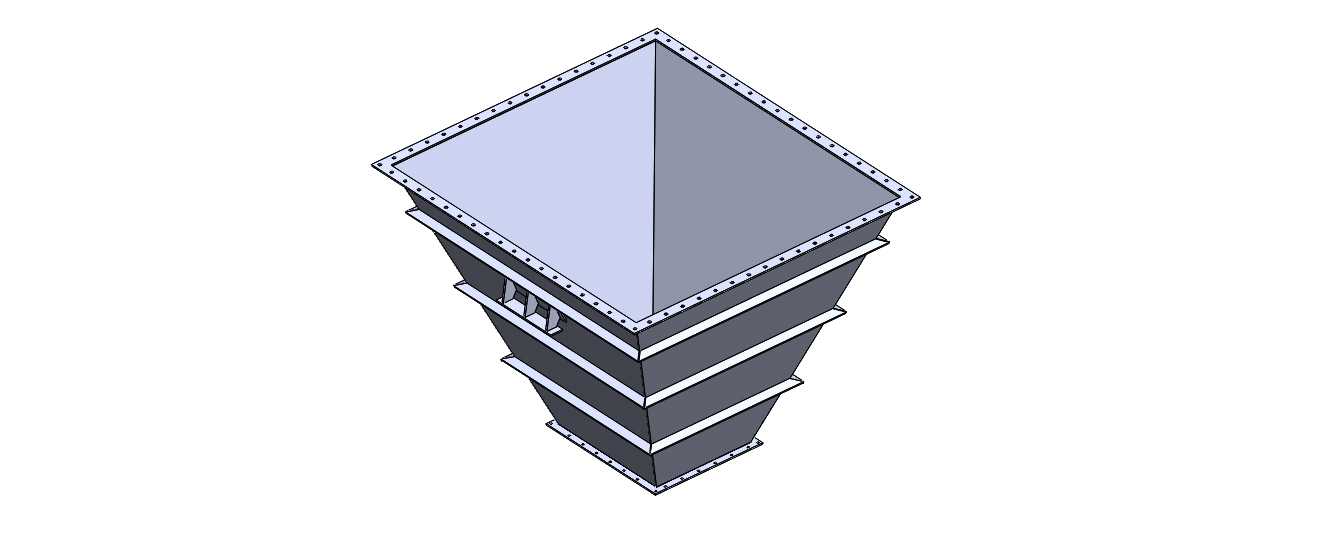

　　在水泥生产的物料中转、收尘排灰环节，这类方形变径钣金料斗是衔接上部设备与下部输送单元的核心结构件，常配套在水泥磨尾收尘器、生料均化库库底、熟料输送转接点位置，承担暂存散状物料、引导物料靠自重定向滑落的作用，避免物料在转接过程中出现撒料、堵料、扬尘外溢的问题。从结构设计逻辑来看，上部采用方形法兰接口，是为了匹配上方方形截面的收尘灰斗出口、库底卸料口或者输送设备落料口，法兰边整圈预留螺栓孔位，安装时可通过螺栓搭配密封垫实现与上部设备的刚性连接，保证接口处的密闭性，杜绝水泥粉料从连接缝隙溢出造成现场扬尘。料斗本体采用多段锥度渐变的棱台结构分段拼接，而非单段大锥度设计，主要是考虑水泥生料、熟料、成品水泥的安息角差异，分段调整锥面倾斜角度，

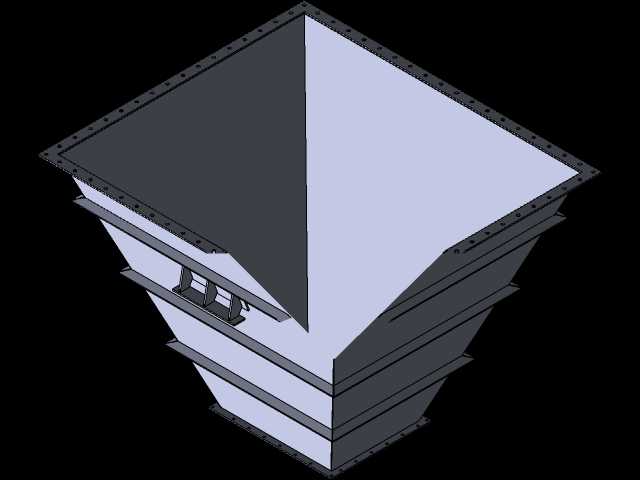

　　既保证物料能沿内壁顺畅下滑不积料，又能控制料斗整体高度，避免单段锥度过大导致设备整体安装高度超限，占用过多厂房竖向空间。每段棱台拼接处都设置了外置加强筋圈，因为这类料斗长期承受内部物料的侧压力，尤其是满料状态下，下部锥段承受的物料压强更高，加强筋圈采用同材质钣金折弯成型后焊接在段节拼接缝外侧，既可以提升段节连接的结构强度，防止长期受料后焊缝开裂、壁板变形，还能作为现场安装时的吊装受力点，方便施工时分段吊装组对。料斗下部收窄为小尺寸方形出口，用来对接下方的螺旋输送机、空气输送斜槽或者刚性叶轮给料机，出口法兰同样预留匹配的螺栓孔位，可根据下游输送设备的接口尺寸灵活调整出口大小，适配不同产能的输送需求。从钣金加工的角度来说，

　　所有壁板都采用等厚钢板折弯成型，相邻壁板的拼接焊缝采用连续满焊，内壁焊缝打磨平整光滑，避免焊缝凸起处挂料造成长期积料结块，影响物料流通；外壁焊缝做防锈防腐处理，适配水泥厂多粉尘、高湿度的现场工况，延长设备使用寿命。安装边界方面，上部方形法兰的外形尺寸需要比上方对接设备的接口尺寸单边宽出螺栓安装的操作空间，保证现场安装时螺栓能顺利穿入紧固；料斗整体的竖向高度需要结合上下游设备的安装标高差确定，同时要预留出下游给料设备、输送设备的安装检修空间，料斗侧面可根据现场需求开设检修门、振动器安装座，方便后期堵料时清理，或者加装振动器辅助物料下滑，针对流动性较差的物料还可以在内壁加装光滑衬板，降低物料与壁板的摩擦系数，进一步提升下料顺畅度。

　　这类钣金结构在设计时还要考虑现场的安装承重，上部连接点的载荷需要核算料斗自重加上满料状态下的物料总重量，保证连接螺栓、支撑结构的强度满足长期运行要求，避免出现设备脱落、变形的安全隐患；棱锥面的倾斜角度需要根据所输送物料的特性确定，输送成品水泥时倾斜角度不小于55度，输送颗粒较大的熟料时角度可适当调整，保证物料不会在锥面滞留，避免长期积料导致料斗有效容积减小，甚至出现物料板结堵塞出口的问题。分段式的结构设计也方便长途运输，每段壁板拆解后可平板运输，到现场后再进行拼接组焊，降低超大件运输的成本与难度，对于不同处理量的工况，只需要调整各段锥台的截面尺寸、整体高度以及壁板厚度，就能快速适配不同的产能需求，无需重新做整体结构的受力验算，大幅缩短设计与生产周期。
