卧式管壳式换热设备三维结构设计

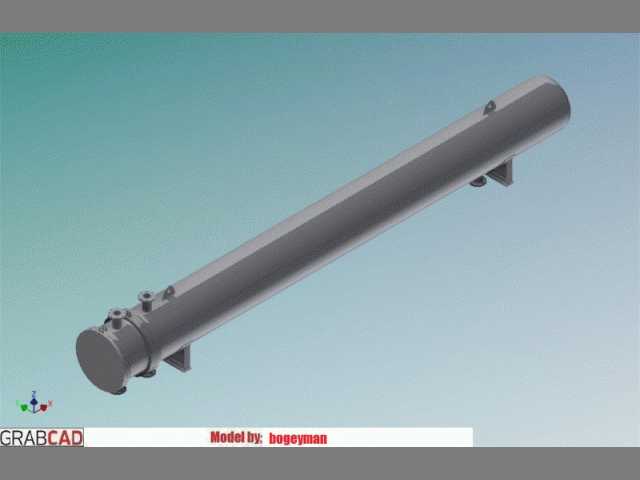

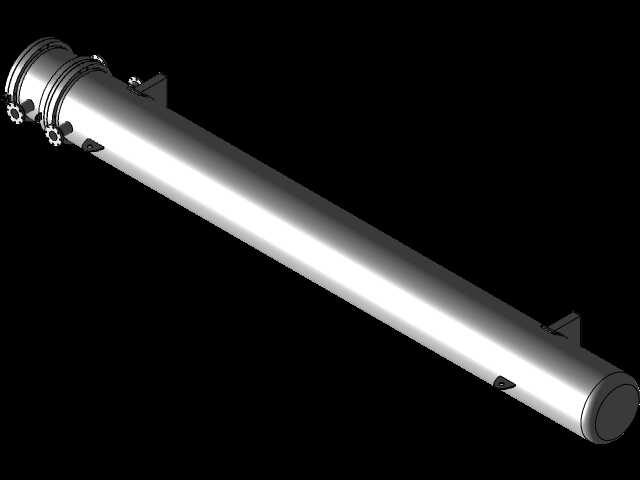

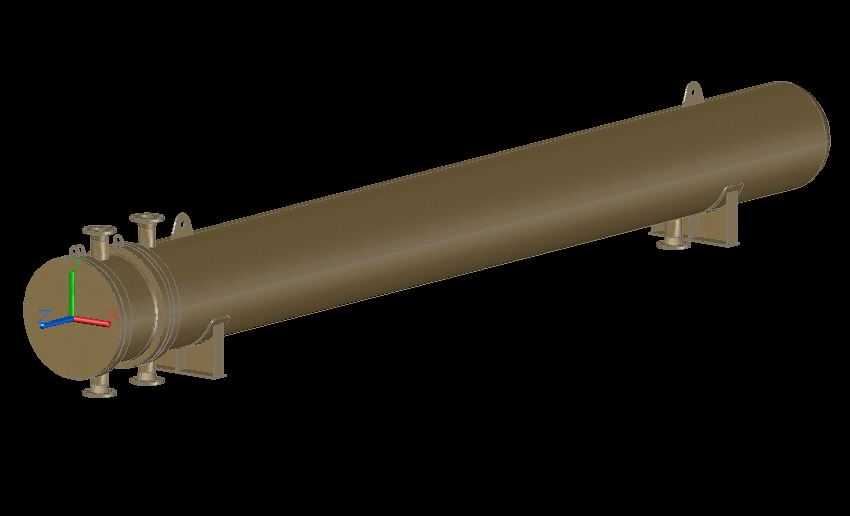

　　该卧式管壳式换热结构，广泛应用于化工、暖通、能源动力、食品加工等领域的冷热流体换热工况，可实现不同温度流体间的热量传递，满足工艺介质升温、降温、冷凝、蒸发等不同生产需求，是工业生产流程中热量回收、温度调控的核心通用设备。从结构设计来看，整体采用卧式长筒形壳体布局，筒体两端配置管板与管箱结构，侧面预留多组工艺接管，分别对应冷热流体的进出口，可适配管程、壳程两种流体的独立流道设计，避免不同介质发生串混。设备底部设置两组鞍式支座，作为主要承重支撑结构，支座的安装孔位间距、安装面高度经过匹配校核，可直接适配常规混凝土基础或钢架平台的安装要求，筒体顶部设置的吊耳结构，可满足设备吊装转运时的受力需求，避免吊装过程中筒体发生形变。

　　建模过程从基础筒体轮廓搭建入手，先确定壳体的公称直径与筒体长度，匹配不同换热面积需求下的管束排布空间，管板上的换热管孔位采用正三角形排布方式，在有限的筒体内径范围内最大化排布换热管数量，提升单位体积下的换热效率。管箱部分的分程隔板设计，可将管程流体分为多程流动，延长流体在换热管内的停留时间，强化传热效果，壳程内部可根据工况需求增设折流板，引导壳程流体横向冲刷换热管，减少壳程流体的流动死区，进一步提升整体传热系数。设备的接管法兰均采用标准管法兰尺寸，可直接与现场工艺管道对接，无需额外进行转接件设计，接管的伸出长度、法兰密封面形式均匹配常规工业管道安装规范，避免现场安装时出现管道干涉、密封面不匹配的问题。从安装边界来看，设备的整体长度、

　　筒体直径、支座高度、接管外伸尺寸均经过参数化建模校核，可直接用于设备布置图的占位设计，也可作为后续强度校核、应力分析的基础模型，帮助设计人员快速完成换热站、工艺装置区的设备布局规划，减少重复建模的工作量。建模过程中对管板与筒体的焊接结构、支座与筒体的连接焊缝、接管与筒体的补强结构都做了简化示意，既保留了设备的核心结构特征，也避免了模型过于冗余导致的装配卡顿问题，可直接用于方案展示、教学演示、初步选型等不同场景。
