刮板式换热设备三维结构设计方案

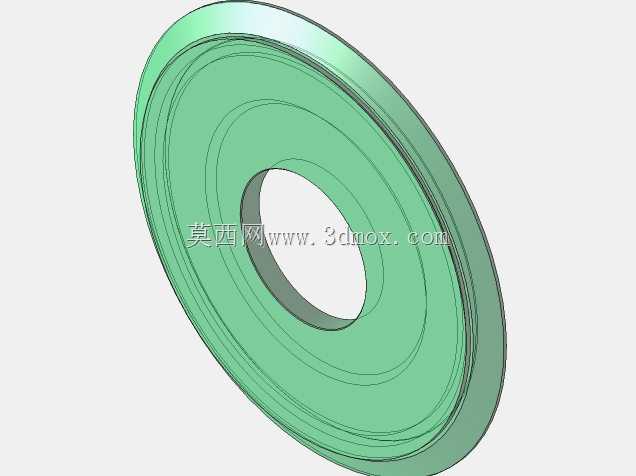

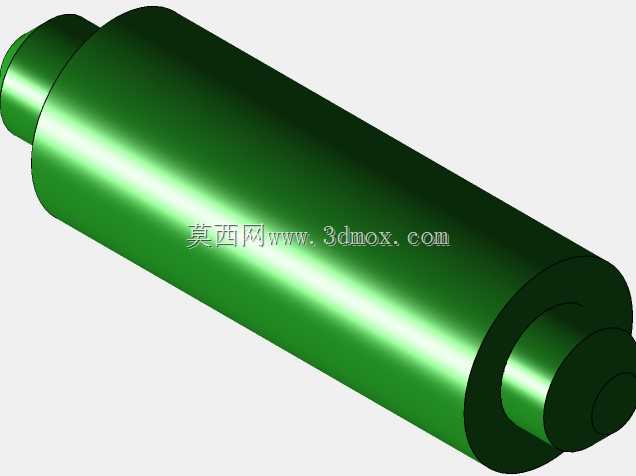

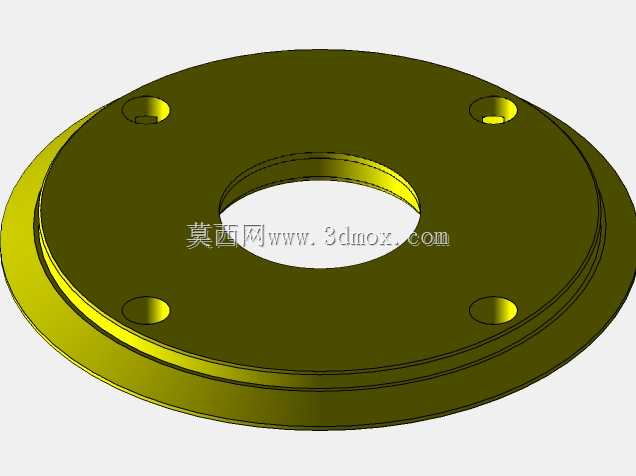

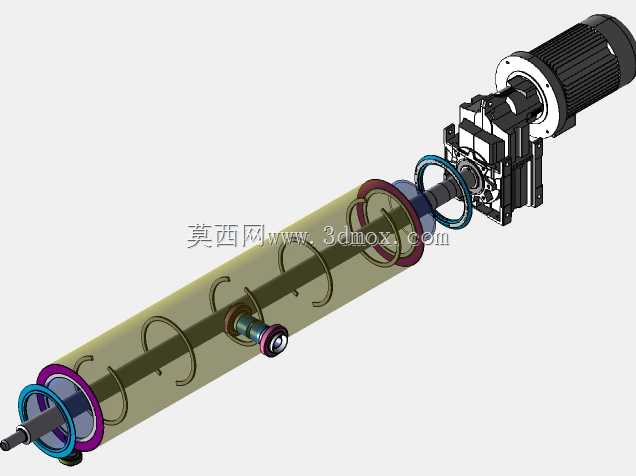

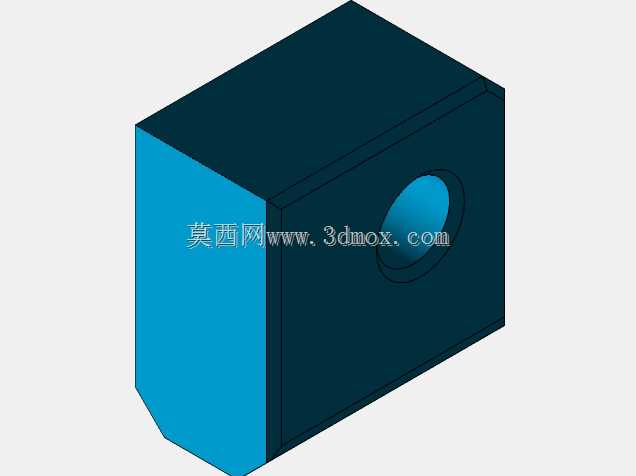

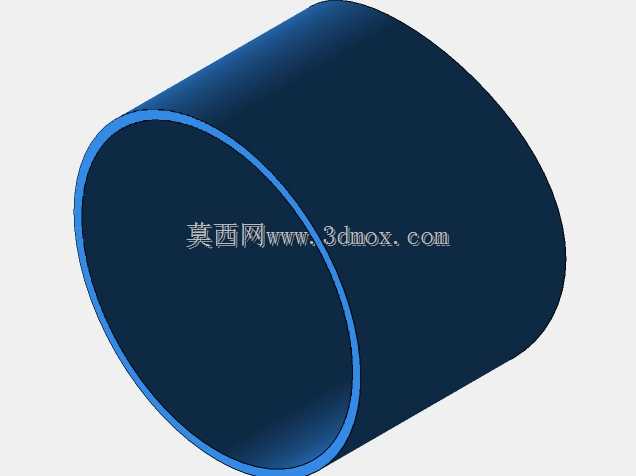

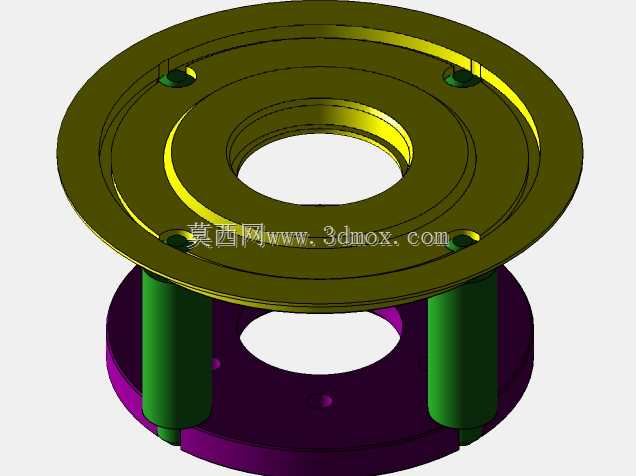

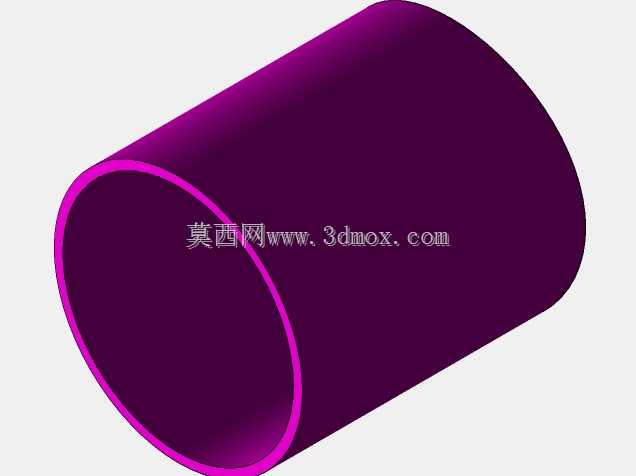

　　在高粘度流体、含颗粒浆料的换热工况中，常规列管或板式换热器极易出现流道堵塞、壁面结垢、换热效率骤降的问题，刮板式换热器正是针对这类严苛工况开发的专用换热设备，目前广泛应用于食品酱料加工、石油化工重质油换热、医药粘稠制剂温控、新能源电池浆料冷却等场景，能在连续化生产流程中完成介质的加热、冷却、灭菌、结晶等工艺环节的温度调控。从结构设计逻辑来看，整套设备的核心换热单元采用卧式承压筒体结构，筒体内壁作为换热界面，外侧设置夹套流道供冷热媒流通，换热面积根据处理量匹配不同筒体长度与直径，单台设备的筒体长度可根据安装场地的水平空间调整，常规规格的筒体直径覆盖100mm至600mm区间，安装时需预留两端传动端与密封端的检修空间，

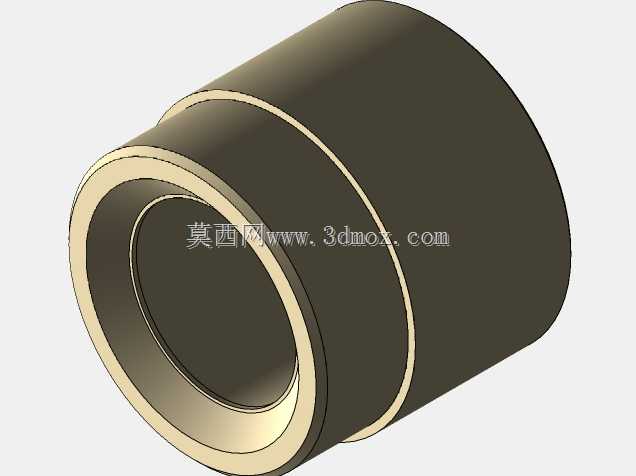

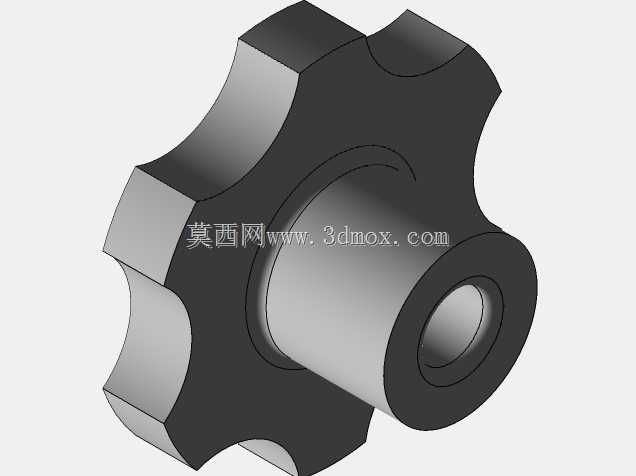

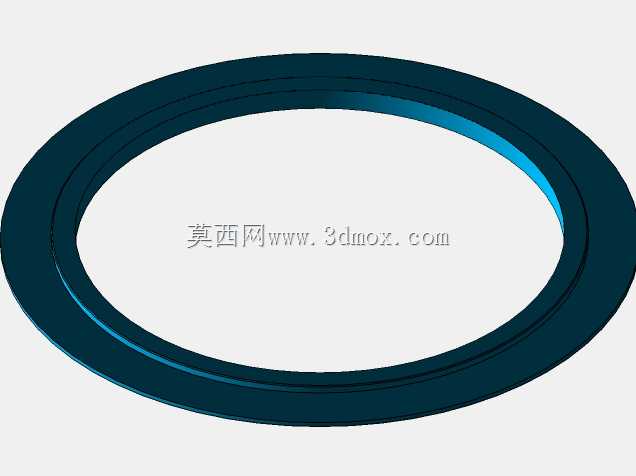

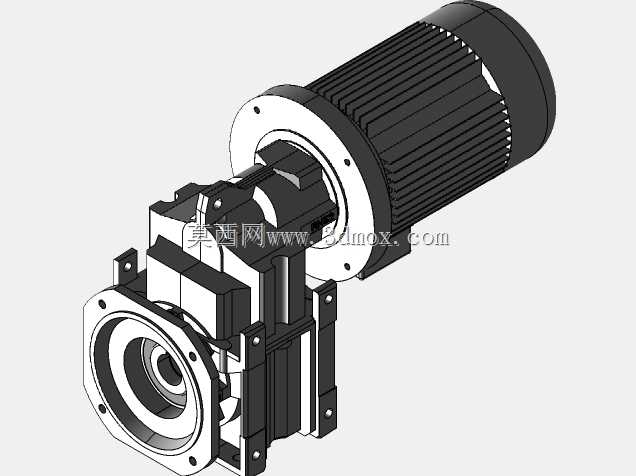

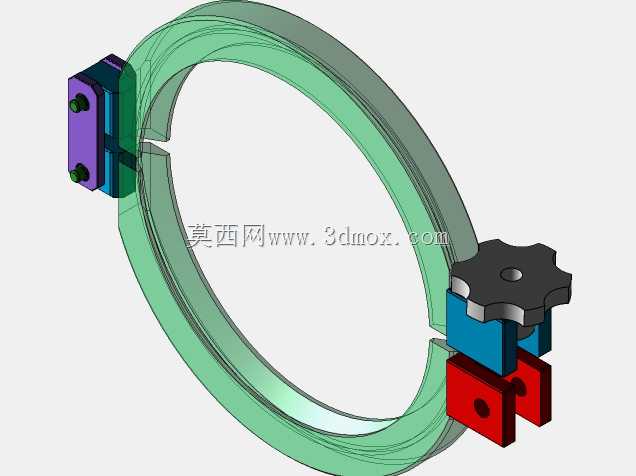

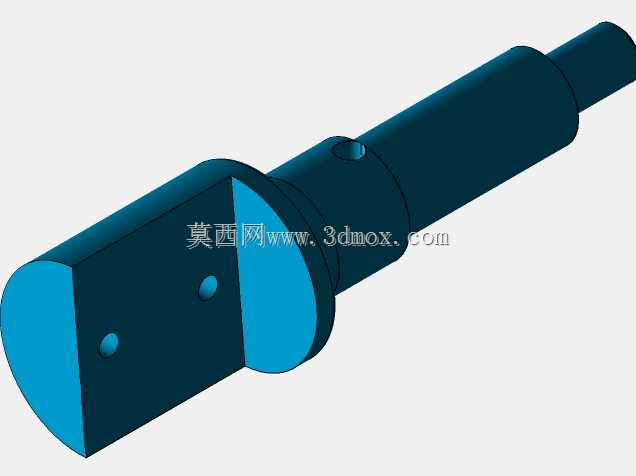

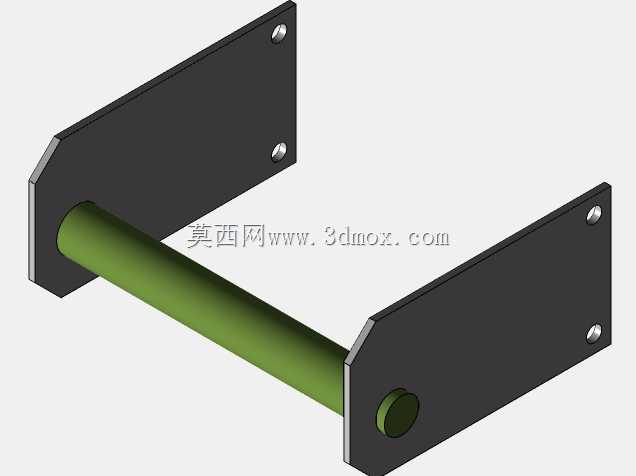

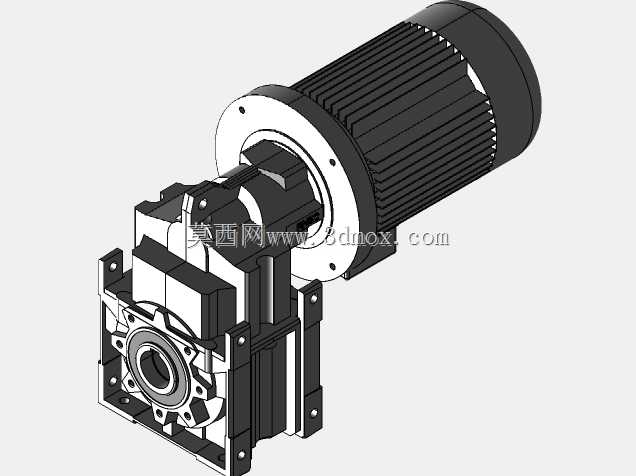

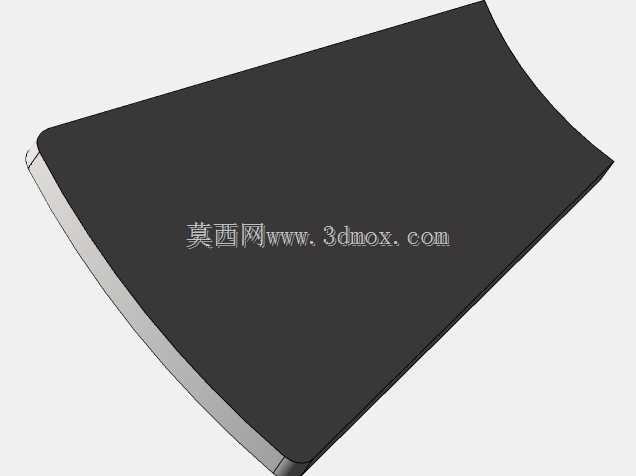

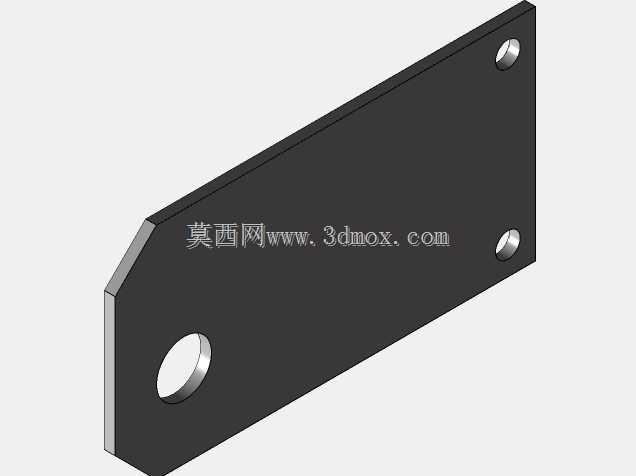

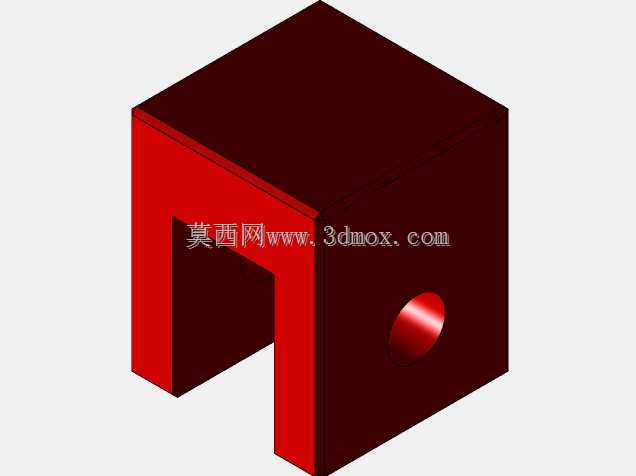

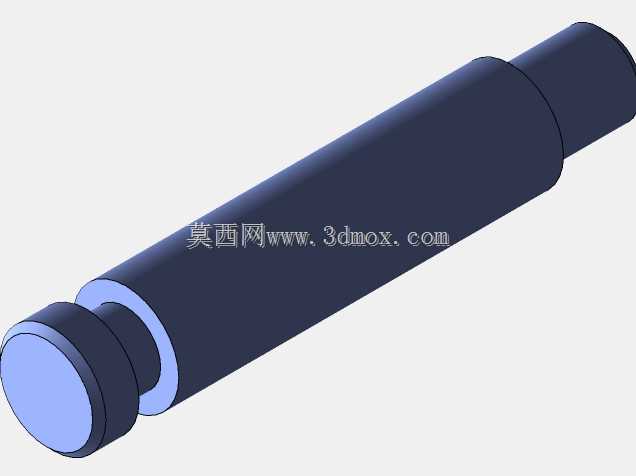

　　水平安装基准面的平面度公差需控制在2mm/m以内，避免主轴运行时出现偏磨。筒体内配置的同轴刮板组件是区别于常规换热器的核心功能部件，刮板采用耐磨非金属或金属弹性材质，通过支架与中心主轴连接，主轴转动时刮板在离心力或弹性预紧力作用下始终贴合筒体内壁，持续刮除壁面附着的粘稠介质层，既避免壁面结垢形成热阻，也能不断更新换热界面的介质层，让筒体内的流体始终处于湍流状态，大幅提升高粘度介质下的传热系数，相比同规格常规列管换热器，针对粘度超过10000cP的介质，换热效率可提升3倍以上。两端的传动端采用减速电机直连或链传动结构，根据处理介质的粘度匹配不同转速范围，常规工况下主轴转速控制在10rpm至60rpm区间，既保证刮板的刮壁效果，

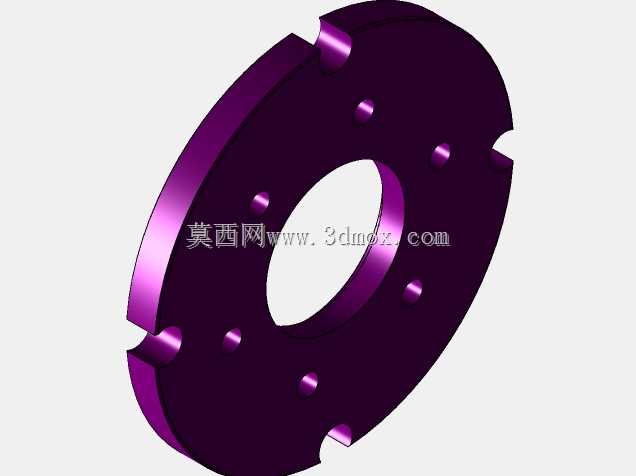

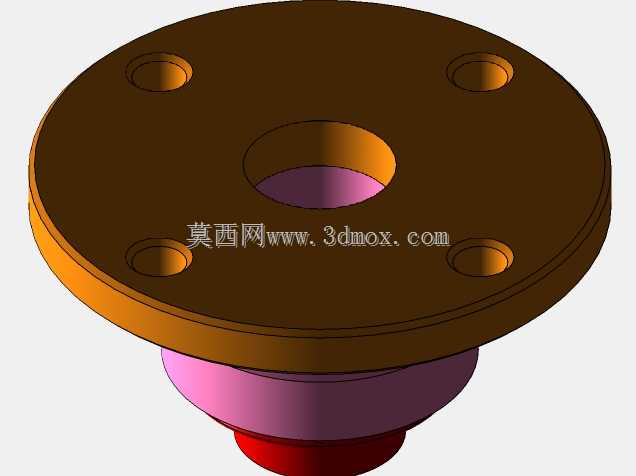

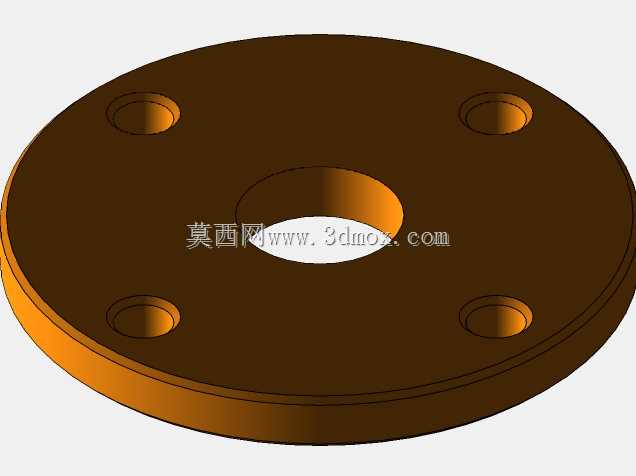

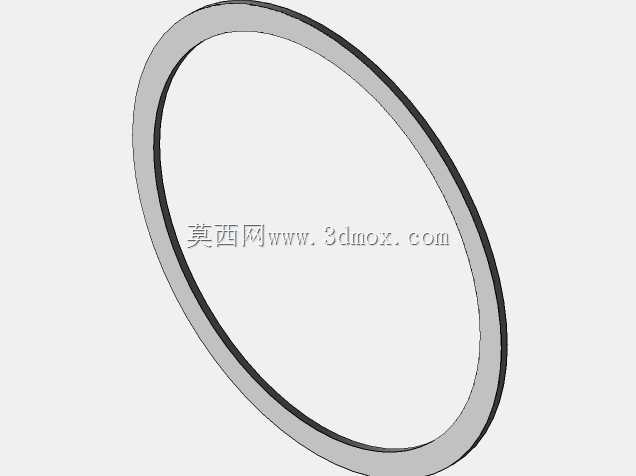

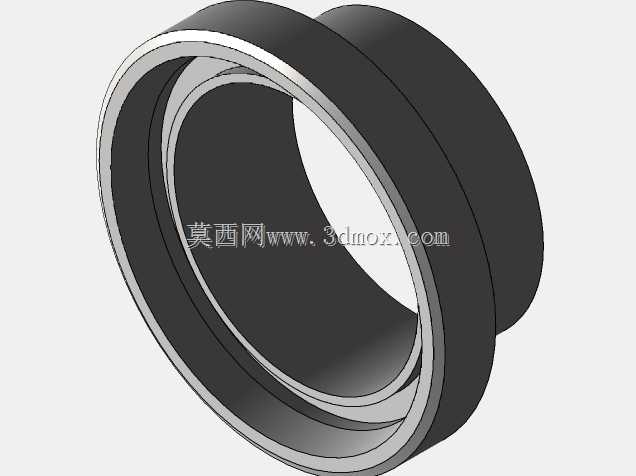

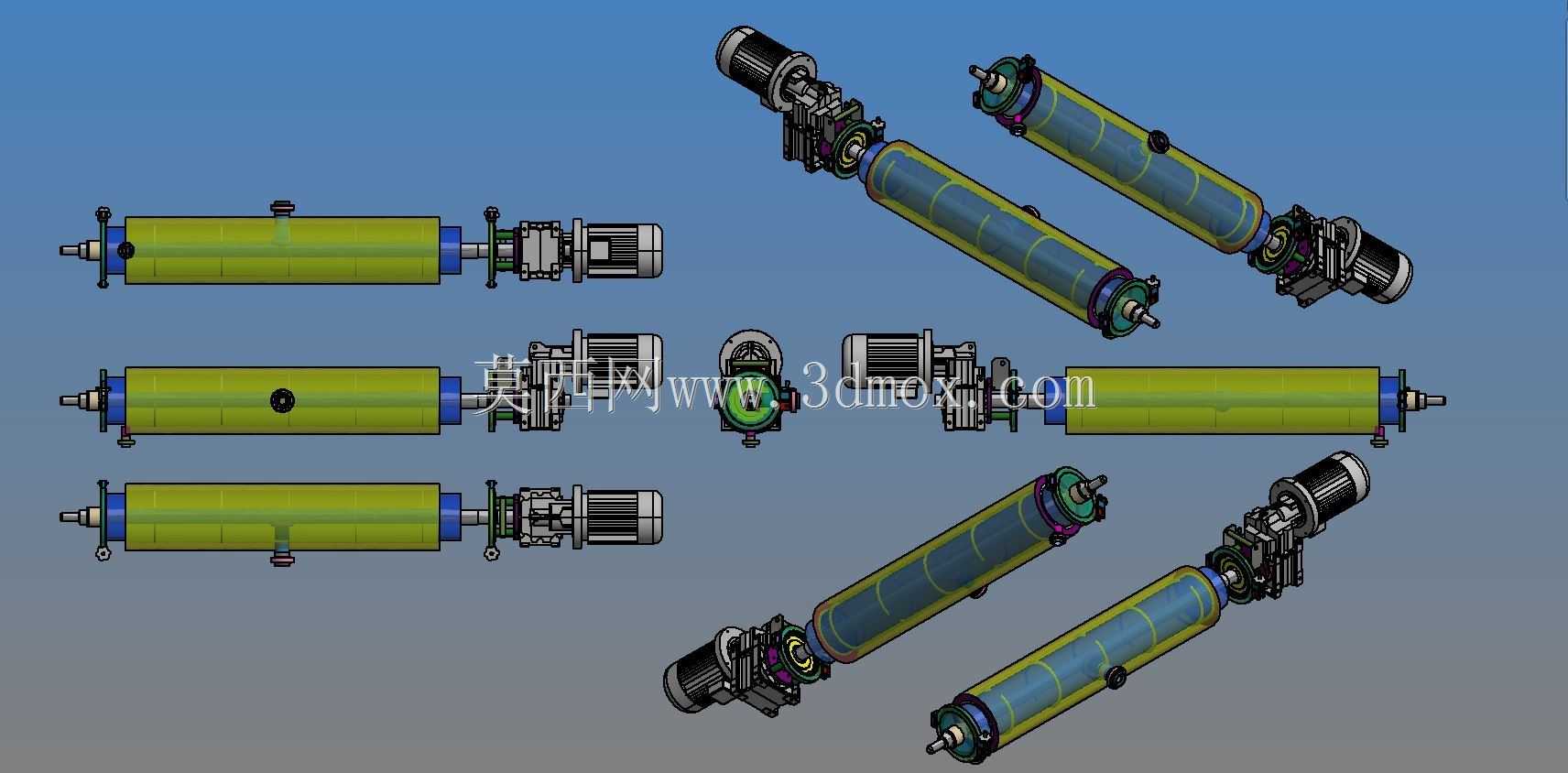

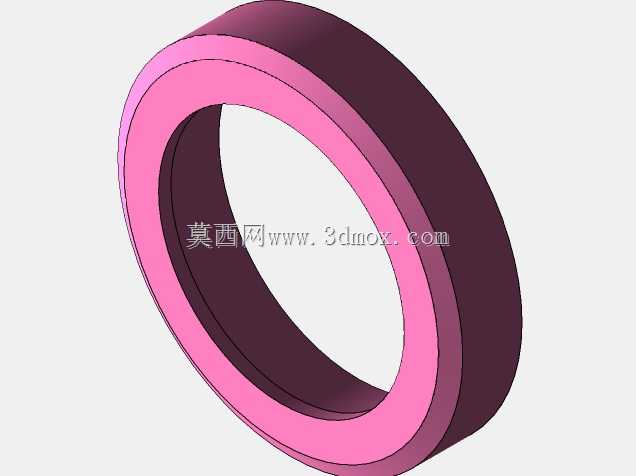

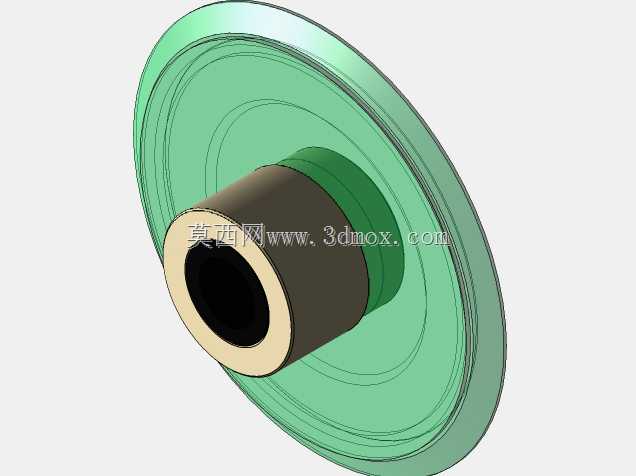

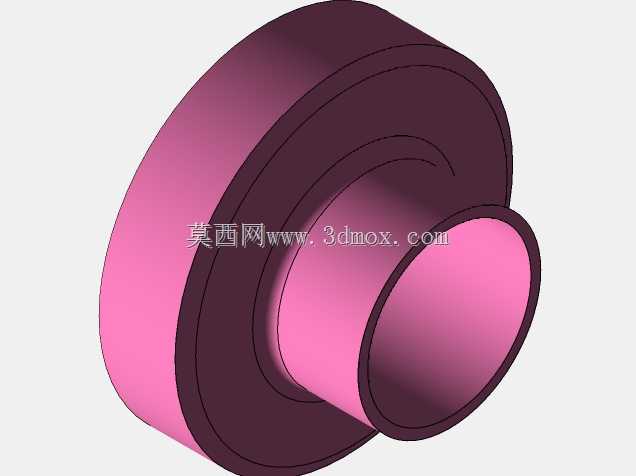

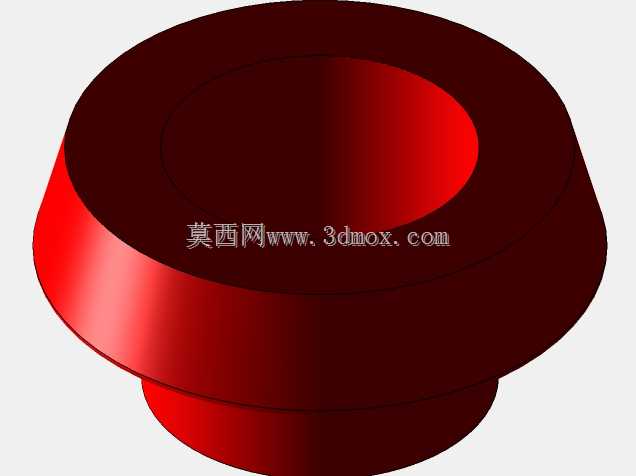

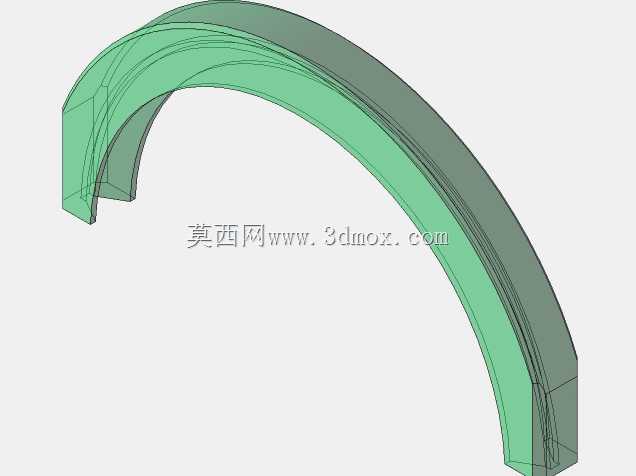

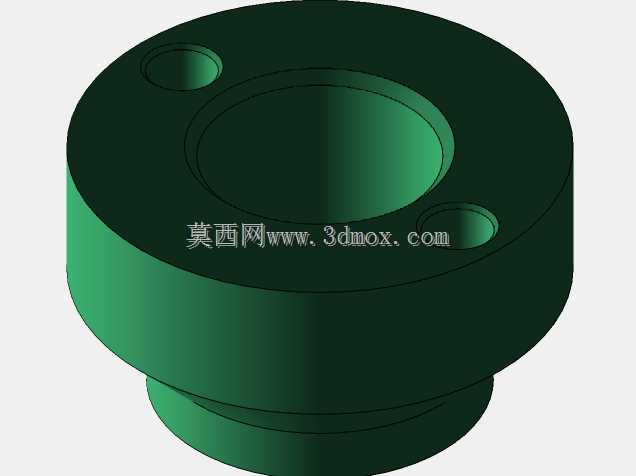

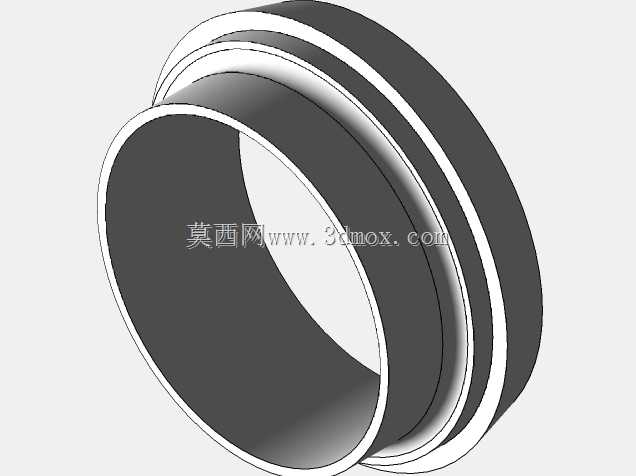

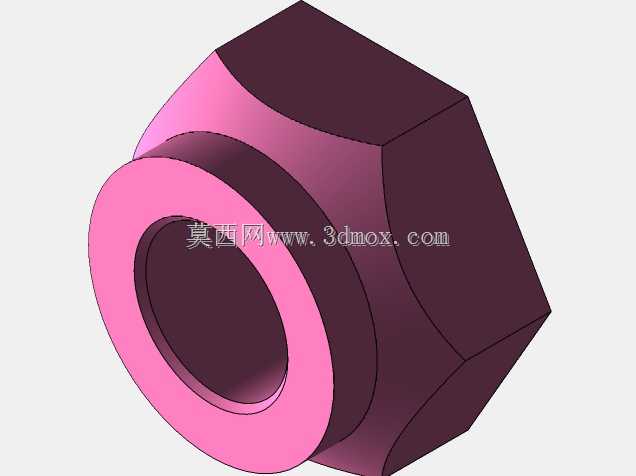

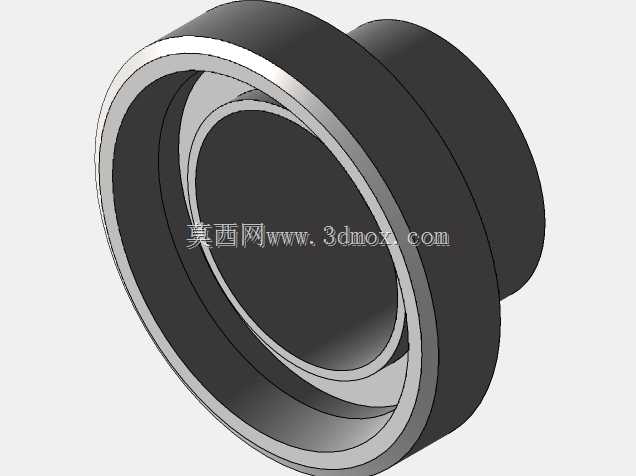

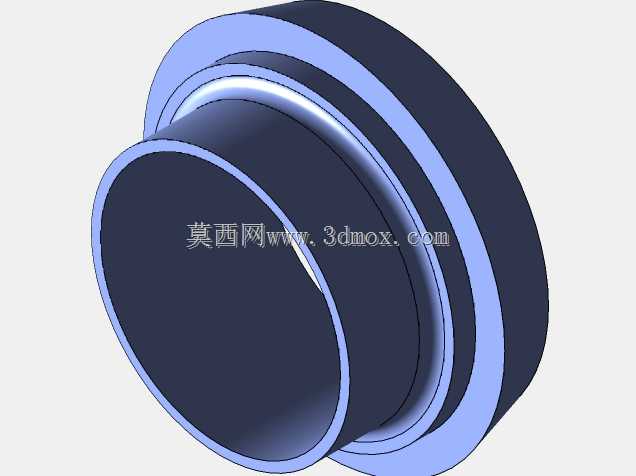

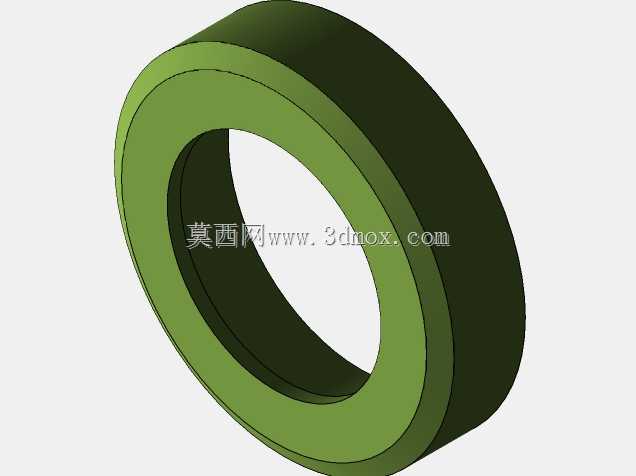

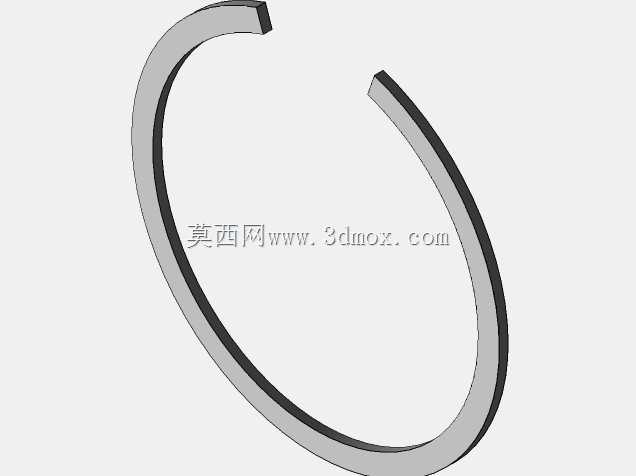

　　也避免转速过高造成介质剪切过度或者设备振动超标。传动端与筒体之间采用机械密封加填料密封的组合密封结构，适配带压、易挥发、有卫生级要求的不同工况，密封组件设计为快拆结构，方便日常维护时更换易损件。整套模型完整还原了不同规格的刮板式换热器结构，包括不同长度的筒体配置、不同功率的传动单元、不同角度的刮板安装形式，建模时严格按照实际安装边界搭建装配关系，所有配合面的公差、密封位的尺寸、法兰连接的孔位都匹配实际工程标准，可直接用于设备选型时的结构校核、安装布局模拟，也可作为同类型设备改型设计的基础参考。在实际生产线布局中，这类设备可多台串联或并联使用，串联时可实现梯度温控，满足多段工艺的温度要求，并联时可提升单批次处理量，

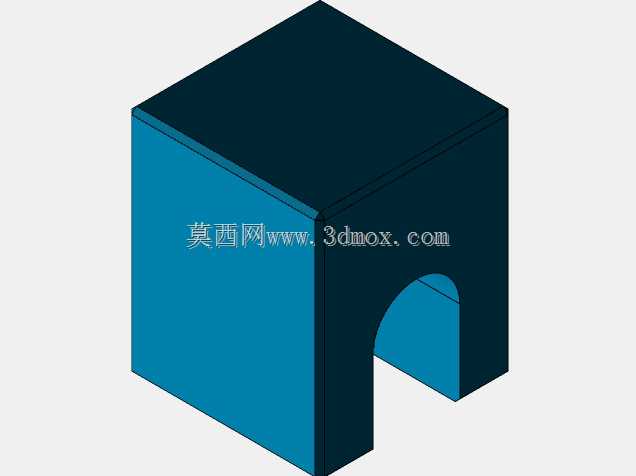

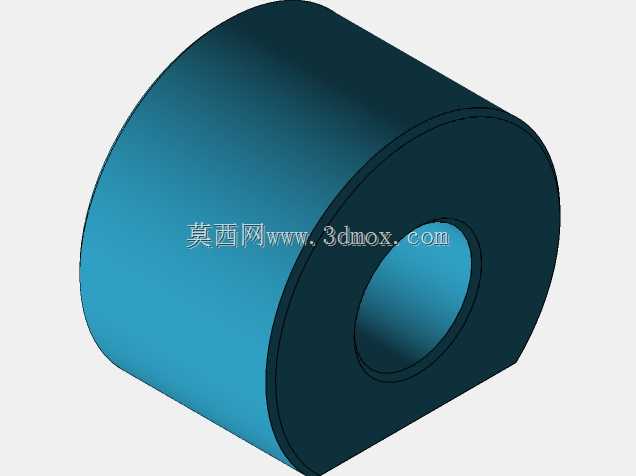

　　进出口管路的设计需考虑介质的流动性，粘稠介质的进出口管径需比常规流体管路放大1至2个规格，避免管路阻力过大造成进料不畅。夹套侧的冷热媒进出口采用下进上出的布置形式，保证夹套内充满换热介质，避免出现气阻影响换热效果，设备底部设置排污口，停机时可排空筒体内残留介质与夹套内的换热媒质，方便设备清洗与长期停机维护。针对有卫生级要求的食品、医药工况，刮板与筒体内壁的接触材质采用食品级不锈钢或符合FDA认证的非金属材料，筒体内部焊缝做抛光处理，表面粗糙度Ra值控制在0.8μm以下，避免介质残留滋生细菌，设备整体可支持CIP在线清洗，无需完全拆解即可完成内部清洁。针对化工行业的腐蚀性介质工况，筒体内壁与刮板可衬耐腐蚀材质，夹套可根据冷热媒的腐蚀情况选择对应的防腐处理，密封件选用耐腐耐温的氟橡胶或全氟醚材质，提升设备在严苛工况下的使用寿命。建模过程中对刮板的运动轨迹做了干涉校验，确认主轴在全转速范围内刮板与筒体内壁的贴合间隙均匀，无卡滞、无过度磨损的风险，传动端的轴承选型匹配主轴的径向载荷与轴向载荷，考虑到粘稠介质搅拌时产生的轴向推力，轴承组配置了推力滚子轴承承受轴向力，保证主轴长期运行的稳定性。设备的安装支座采用可调式鞍座结构，可根据现场安装基础的高度差调整水平度，鞍座与筒体之间设置隔热垫，避免设备的冷量或热量通过支座传导到安装基础，减少不必要的能量损耗。
