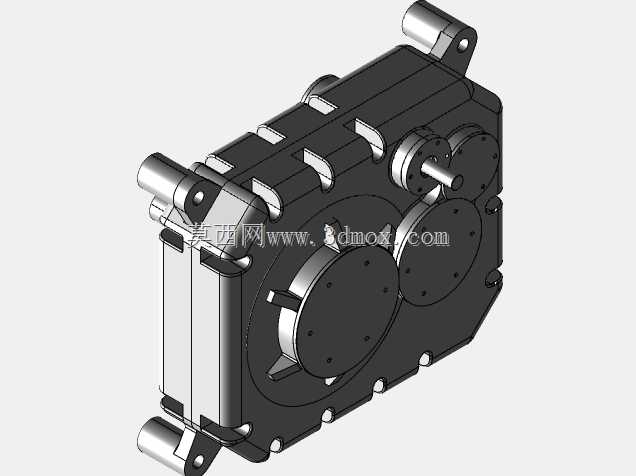

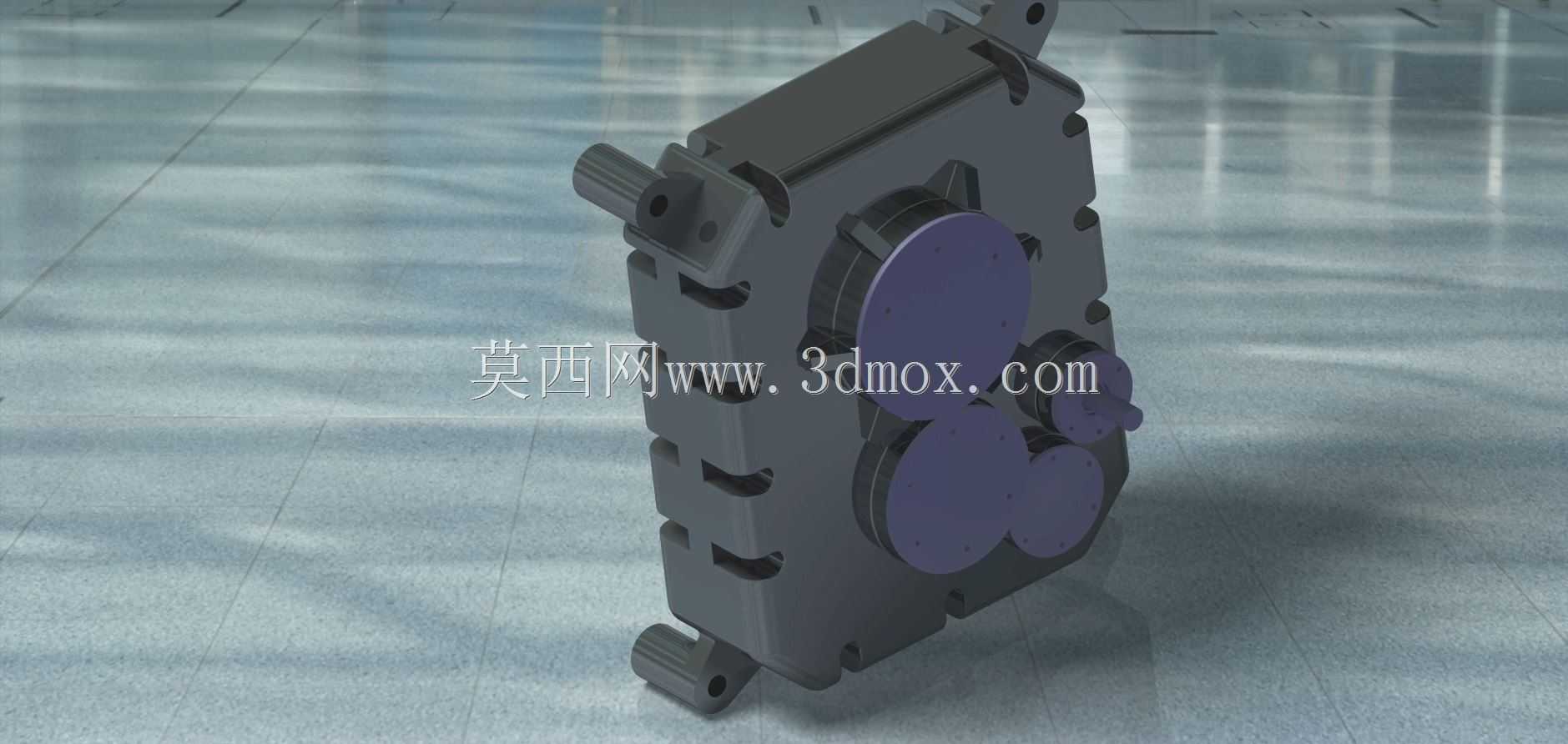

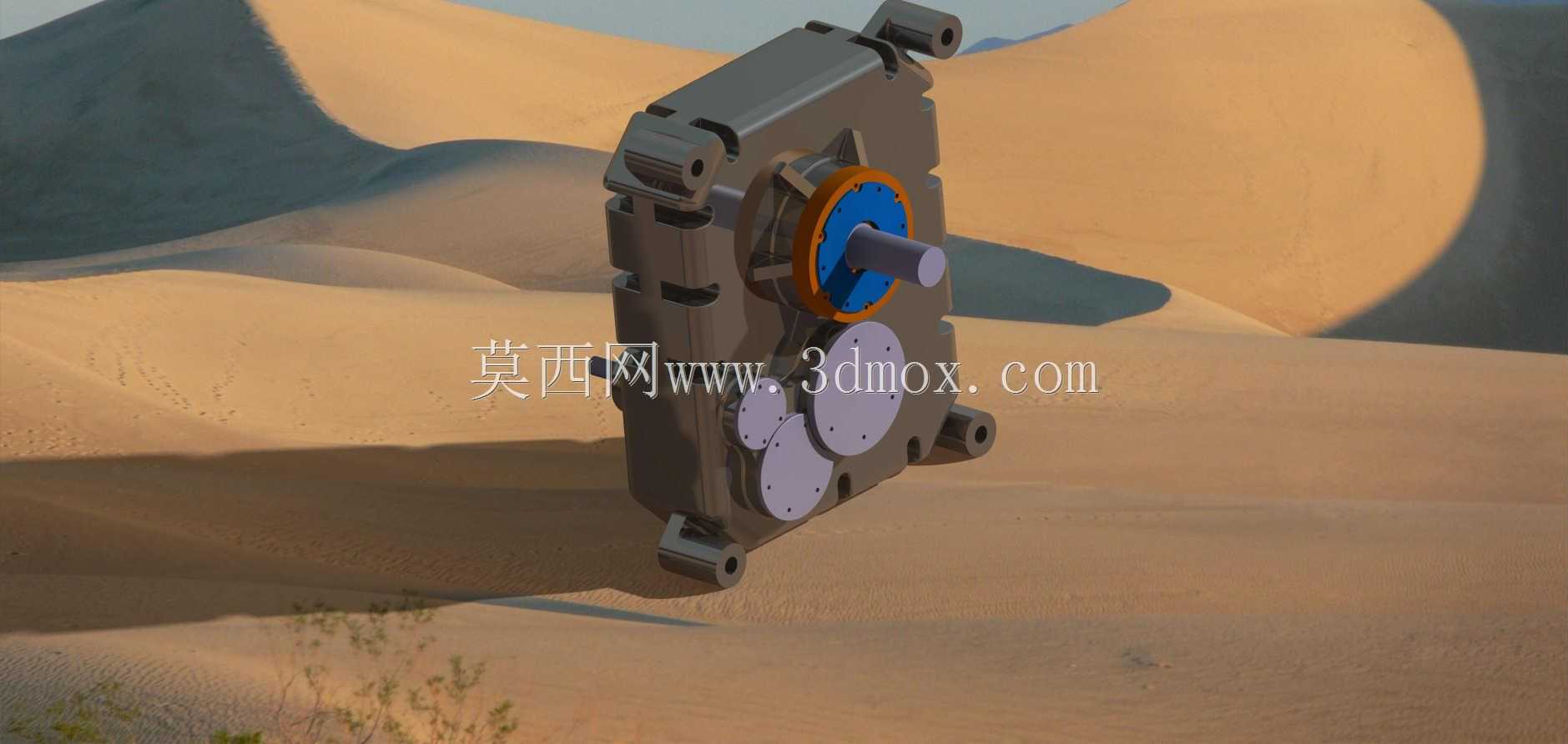

带滚锥轴承三级齿轮传动箱体结构

　　在矿山输送、建材生产、冶金轧制这类重载连续作业的产线场景里，传动单元的可靠性直接决定整条产线的开机率，这款带滚锥轴承的三级齿轮箱，正是针对这类中低速大扭矩传动需求开发的核心传动部件。不同于常规两级减速结构，三级齿轮传动的布局可以在相同总传动比要求下，将每一级的传动比分配得更合理，避免单级齿轮副负载过大导致的齿面磨损、断齿风险，同时能让箱体整体的径向尺寸更紧凑，适配安装空间受限的设备改造场景。从结构设计逻辑来看，输入端的轴承选用滚锥轴承，主要是考虑到齿轮啮合过程中会同时产生径向力与轴向力，尤其是斜齿轮啮合时的轴向分力，普通深沟球轴承无法承受持续的轴向载荷，滚锥轴承的锥形滚道结构可以同时承载径向与双向轴向载荷，

　　能在重载冲击工况下保持轴系的回转精度，减少齿轮啮合的错位量，延长齿面的接触疲劳寿命。箱体采用剖分式结构设计，上下箱的结合面经过精密铣削加工，合箱后通过定位销保证轴承孔的同轴度，装配时可以先将轴系、齿轮、轴承预先组装成组件再装入箱体，后期维护拆检时不需要拆解两端的连接设备，只需要拆开上箱盖就能完成齿轮磨损检查、轴承间隙调整、润滑油更换等操作，大幅降低现场运维的工作量。输出端的轴伸采用标准平键连接结构，轴肩位置设计有密封件安装槽，可以配套骨架油封或者迷宫密封结构，避免箱体内的润滑油泄漏，同时阻挡外部环境中的粉尘、水汽进入箱体内部，适配多粉尘、高湿度的工业作业环境。箱体外部的安装脚采用一体化铸造成型，安装孔的位置公差经过严格校核，

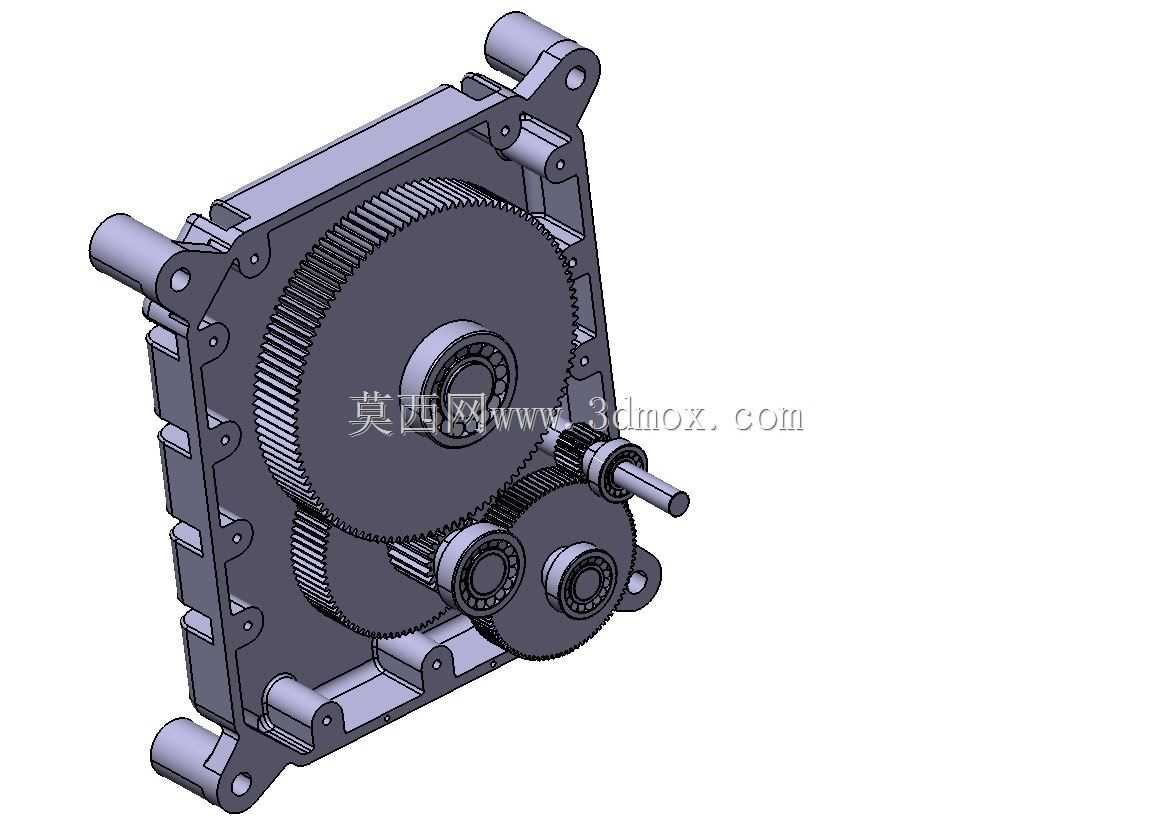

　　四个安装脚的平面度控制在合理范围内，安装时可以通过调整垫片组调整箱体的水平度，避免轴系因安装倾斜产生附加弯矩。齿轮的排布采用同轴式偏置布局，高速级齿轮布置在靠近输入端的位置，低速级大齿轮靠近输出端，这样的排布可以让扭矩传递路径更顺畅，减少轴系的扭转变形，同时箱体内的润滑油在齿轮旋转的飞溅作用下，可以均匀到达各个轴承与齿轮啮合面，不需要额外设置强制润滑管路，在低速运行工况下也能保证各摩擦面的润滑充足。设计过程中对箱体的壁厚做了针对性优化，在轴承安装孔、安装脚这些应力集中的位置做了加厚处理，同时设置了加强筋结构，既保证箱体在最大负载下的刚性，避免箱体变形导致轴承孔错位，又尽可能控制箱体的整体重量，降低材料成本。在安装边界方面，

　　输入端轴伸的直径、伸出长度匹配常规Y系列三相异步电机的输出轴尺寸，可以直接通过联轴器与电机连接，不需要额外定制过渡连接套；输出端轴伸的尺寸适配主流的联轴器、链轮、皮带轮安装标准，可以直接对接输送辊筒、破碎机转子、搅拌主轴等工作部件；箱体的中心高、安装孔间距符合通用减速箱的安装尺寸规范，可以直接替换同功率等级的老式减速箱，不需要对现有设备的安装基座做大规模改造，降低设备升级的改造成本。在实际使用场景中，这款齿轮箱可以适配皮带输送机的驱动端、小型颚式破碎机的传动单元、搅拌设备的减速机构，在输入转速1500转每分的工况下，输出转速可以降到几十转每分，同时输出扭矩放大数十倍，满足重载作业的动力传递需求。箱体内腔设计有合理的油池容积，润滑油加注到规定油位后，齿轮旋转时带起的油量可以充分润滑各个摩擦副，同时油池的散热面积足够带走齿轮啮合、轴承摩擦产生的热量，在连续额定负载运行时，箱体温升不会超过允许范围，不需要额外增加冷却装置。轴系的轴向间隙可以通过轴承端盖处的调整垫片进行微调，装配时根据实际的轴承预紧要求调整垫片厚度，保证滚锥轴承处于最佳的预紧状态，既避免间隙过大导致轴系窜动，又防止预紧力过大导致轴承发热过快、寿命缩短。齿轮的齿面经过硬化处理，齿面硬度达到重载齿轮的要求，齿部经过精磨加工，啮合精度高，运行时的噪音更低，传动更平稳，即使在有冲击载荷的工况下，也能保持稳定的传动性能。
