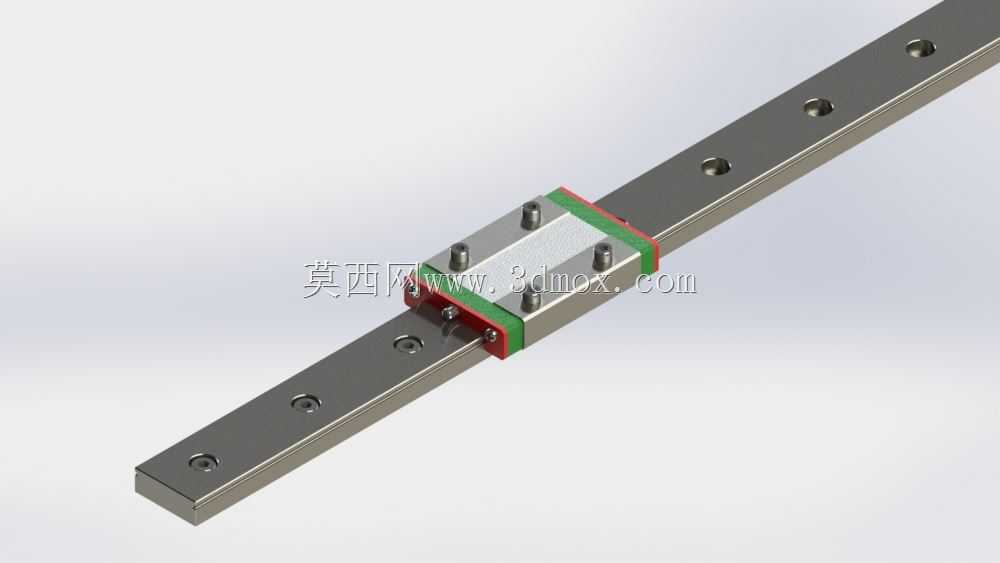

微型宽幅滚珠直线导轨滑块组件

　　在桌面级自动化检测设备、小型精密点胶工位、3C产品组装治具这类对安装空间有严格限制的场景里，宽幅微型直线导轨的选型一直是结构工程师的重点考量项，这类负载不大但对导向精度、安装紧凑度有要求的工位，无法使用大规格标准直线导轨，否则会挤占执行端的运动空间，抬升整体设备的外形尺寸。这款MGW系列宽幅微型导轨的滑块采用加宽本体设计，相比同规格的窄型微型导轨，滑块与轨道的接触刚性更优，能承受一定的倾覆力矩，在单导轨悬臂布置的小型工位中，不需要额外增加辅助导向轴就能满足运行稳定性要求，大幅简化小型设备的传动结构布局。从安装边界来看，轨道采用标准M4内六角螺钉锁紧，安装孔沿轨道长度方向等距分布，设计安装基面时只需要在基座上加工对应位置的螺纹底孔，

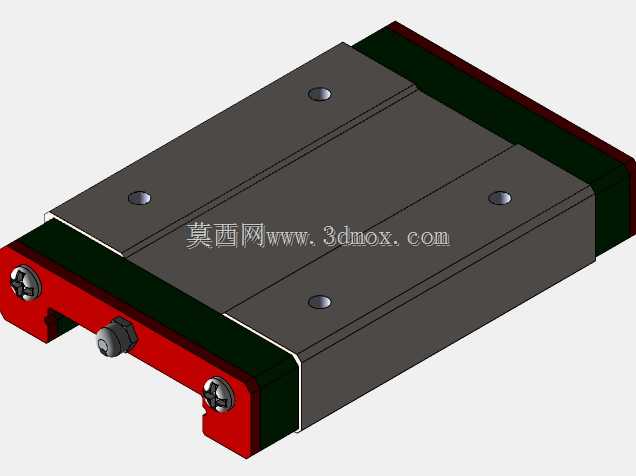

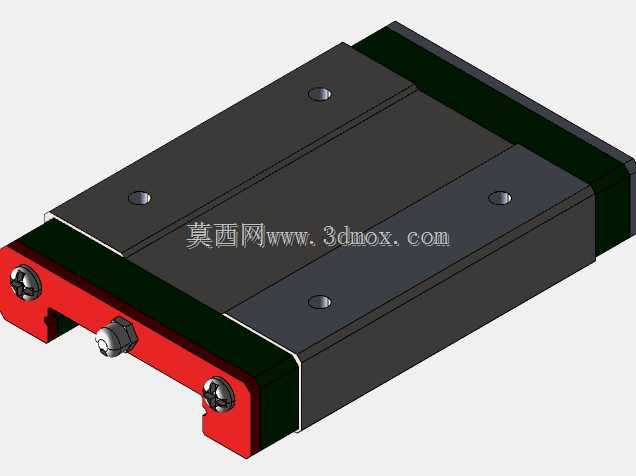

　　不需要额外做沉台避让就能完成轨道固定，轨道的基准侧做了精密磨削处理，装配时靠紧基座的定位台阶打表校正就能保证直线度，安装调试的效率比非基准型导轨高出不少。滑块部分的安装螺纹采用M3规格，适配小型滑台、气动手指安装座这类轻型执行件的连接尺寸，滑块两端的防尘刮片能阻挡车间环境里的细微铝屑、粉尘进入滚道内部，日常维护只需要定期在注油嘴补充润滑脂就能长期保持运行顺滑度，不需要频繁拆解清洁。设计建模过程中，滚道部分的曲率按照标准接触角做了等效处理，虽然未完全还原滚道的微观槽型细节，但整体的安装接口、滑块与轨道的配合间隙、各部件的外形轮廓都和实物尺寸保持一致，在做设备整体装配干涉检查时，能准确模拟导轨的运动行程边界，

　　不会出现建模尺寸与实物安装位错位的问题。这类微型导轨的实际应用场景覆盖了非常多的轻型直线运动工位，比如小型激光打标机的工件进给滑台、实验室自动化采样设备的样本移送机构、消费电子产线上的小型移栽模组，都能看到同结构导轨的应用。在做这类部件的选型校核时，首先要确认滑块的额定动负载是否满足工位的负载要求，其次要核对轨道的长度是否覆盖所需的运动行程，预留两端的极限位置缓冲距离，同时要注意滑块的安装孔位是否和执行端的连接座尺寸匹配，避免出现安装孔位错位需要二次加工连接板的问题。建模时对滑块两端的端盖、密封件、保持架结构都做了等比例还原，在做设备外观渲染、装配工艺模拟时，能直观呈现导轨的实际装配状态，不需要额外补充简化模型的细节。

　　从结构特性来看，滚珠型导轨的摩擦阻力远低于滑动导轨，在低速运行时不会出现爬行现象，对于需要做微量进给的精密检测工位，能保证进给位移的准确性，不会因为静摩擦阻力过大导致进给量失准。宽幅滑块的设计让单根导轨就能承受径向、反径向以及一定的侧向负载，在小型设备的布局中，不需要像窄型微型导轨那样采用双导轨平行布置就能满足负载要求，能节省至少三分之一的安装宽度空间，对于内部空间寸土寸金的桌面级设备来说，这个结构优势非常明显。安装基面的平面度要求控制在0.02mm以内，就能保证导轨运行时的顺畅度，不需要做过高精度的基面加工，能降低基座的加工成本，对于批量生产的小型自动化设备来说，能有效控制整体制造成本。在做三维装配时，导轨的运动配合可以按照实际的滑动约束进行设置，模拟滑块在轨道上的全行程运动，检查运动过程中滑块与周边管线、支架是否存在干涉，提前规避装配阶段可能出现的结构冲突问题。
