电气柜用35mm宽7.5mm高DIN导轨结构

　　在低压电气柜、工控机柜的内部装配环节，DIN导轨是承担元器件承载与快速安装的核心基础构件，日常选型时很多新手容易忽略导轨的截面高度、安装孔位匹配度对后期元器件装配的影响，这款7.5mm高度的DIN导轨，就是专门适配浅进深柜体、紧凑型电气安装场景的常用规格。

　　从实际应用场景来看，这类导轨广泛用在壁挂式小型控制箱、楼宇配电的分户端子箱、设备旁附装的小型操作柜内部，这类安装场景普遍存在柜体内部净深不足的问题，如果选用常规高度的DIN导轨，装上断路器、端子排之后，元器件背部与柜板的安全间隙不足，容易出现线缆挤压、绝缘距离不够的隐患，7.5mm的截面高度刚好能在保证卡装强度的前提下，尽可能压缩导轨自身占用的进深空间，给元器件接线、后期运维留出足够的操作余量。

　　这款导轨的截面严格遵循通用DIN导轨的卡装尺寸规范，宽度为35mm，两侧的卡边弧度、卡槽深度都和市面上主流的低压元器件适配，不管是微型断路器、交流接触器、接线端子排还是继电器模组，都能直接卡入导轨完成固定，不需要额外打孔安装，能大幅缩短柜内装配的工时。导轨本体沿长度方向等距排布了长圆形安装孔，孔位间距适配常规的柜内安装螺孔布局，安装时可以根据实际需要截取对应长度，通过M4或者M5的螺丝直接固定在柜内安装梁或者背板上，长圆孔的设计也能抵消一定的安装孔位加工误差，降低现场装配的对位难度。

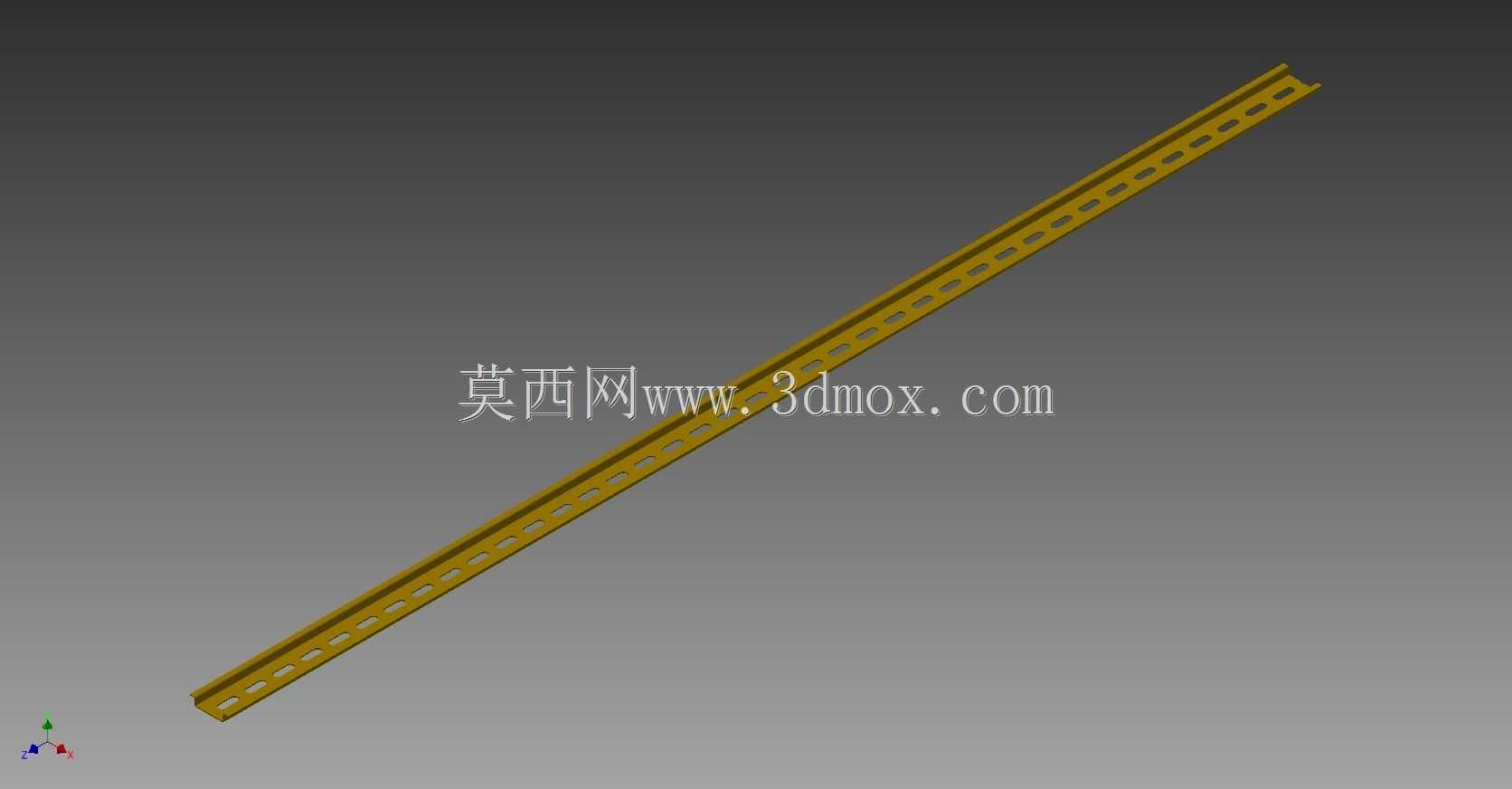

　　从设计思路上看，这款导轨在建模时优先还原了实际生产中的冷弯成型工艺特征，导轨的弯折处做了符合冲压工艺的圆角处理，没有出现直角锐边的建模错误，避免后期出加工图纸时出现工艺无法落地的问题。导轨的卡接边做了微小的外翻角度处理，这个细节很容易被建模者忽略，实际生产中这个角度是为了让元器件卡入时更顺畅，同时长期使用后不会因为金属应力松弛出现元器件松脱滑落的问题。1米的标准建模长度也符合市面上导轨的常规供货长度，设计选型时可以直接根据柜内安装空间的长度，在装配环境里直接裁剪调用，不需要重复调整基础参数。

　　安装边界方面，这款导轨固定后，背部与安装面完全贴合，不需要额外预留背部间隙，卡装元器件后，元器件底部与安装面的间隙由导轨高度决定，7.5mm的高度刚好能满足常规元器件的散热间隙要求，不会因为间隙过小导致元器件底部积热。需要注意的是，这类小高度导轨的承重能力比常规15mm高度的导轨稍低，更适合承载端子排、小型继电器、微型断路器这类轻量化元器件，如果需要安装大容量接触器、软启动器这类重型元器件，还是需要搭配更高规格的导轨或者增加额外的固定支撑，这点在三维装配做干涉检查和承重校核的时候需要特别留意，避免后期实际装配出现结构强度不足的问题。

　　建模过程中，导轨的安装孔位做了等距阵列，孔边的倒角也还原了实际冲压件的特征，在做装配仿真的时候，可以直接通过孔位做同轴心配合，快速完成导轨在柜体内的定位，不需要额外绘制参考线。导轨的表面做了镀锌钝化的质感还原，和实际电气柜内常用的镀锌导轨外观一致，做三维渲染方案汇报的时候，能更真实地呈现柜内装配的实际效果，方便和电气装配人员、客户做方案沟通，减少因为模型和实物差异过大导致的沟通误解。
