卡特彼勒D6推土机裂土器齿座适配结构

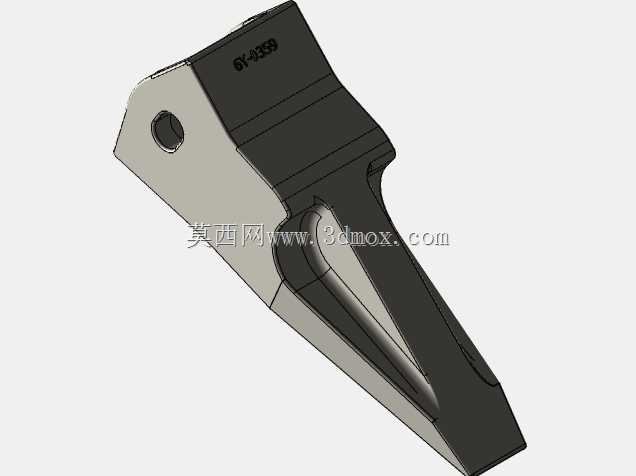

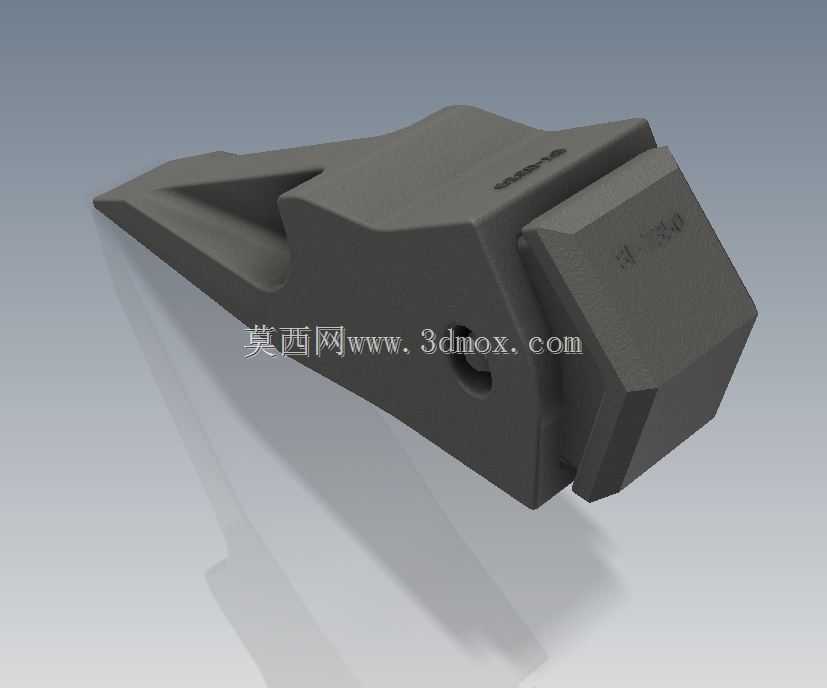

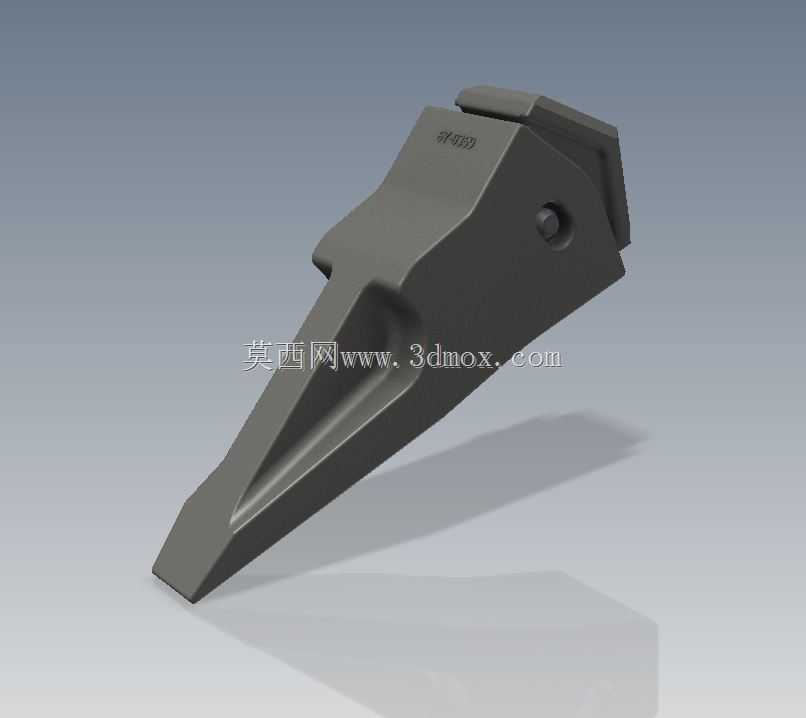

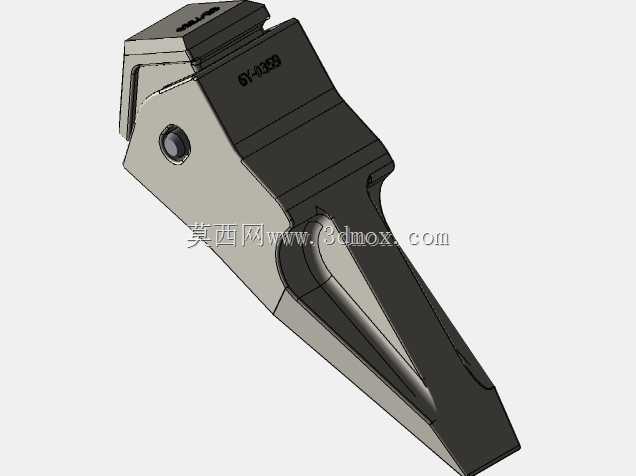

　　在土石方作业、矿山表层剥离、硬质地层破碎的施工场景里，推土机裂土器是核心前置作业属具，而裂土器点也就是齿座与齿尖的连接构件，直接决定了裂土作业的切入效率与构件损耗周期。这套适配卡特彼勒D6系列推土机的裂土器连接构件，承担着齿尖与裂土器主梁之间的载荷传递作用，作业时需要承受切入硬土层、风化岩时的瞬时冲击载荷，同时还要耐受长期摩擦带来的磨粒磨损，因此结构设计上优先考虑载荷传导路径的合理性与安装维护的便捷性。从结构形态来看，该构件整体采用楔式受力构型，前端收窄的楔形轮廓能够在裂土器下压时减少切入阻力，让作业载荷顺着构件的加强筋方向均匀传导至后端安装位，避免局部应力集中导致的构件断裂。构件侧面设置的定位销孔，

　　用于安装锁紧销来固定前端的裂土齿尖，销孔位置经过受力校核，刚好处于构件载荷传导的中性层位置，不会因为开孔削弱整体结构的抗冲击性能，同时销孔周边做了局部加厚处理，抵消开孔带来的截面强度损失。后端的焊接连接面，是与裂土器齿组适配器对接的安装边界，设计时预留了足够的焊接坡口余量，焊接面的平面度控制在合理公差范围内，保证现场焊接装配时能够与适配器基座完全贴合，避免焊接后出现装配应力，作业时在交变载荷作用下出现焊缝开裂的问题。构件表面的加强筋顺着主受力方向布置，从前端楔形头部一直延伸至后端焊接基座，筋条的高度与厚度根据不同位置的受力大小做渐变处理，靠近安装基座的位置筋条厚度更大，能够承受更大的弯矩载荷，靠近前端的位置筋条适当收窄，

　　在保证结构强度的前提下减少不必要的材料冗余，降低构件自身重量，减少推土机作业时的无效载荷消耗。在实际施工场景中，这类裂土器连接构件的损耗率相对较高，因此结构设计时充分考虑了现场更换的便捷性，与齿尖的连接采用无额外紧固件的楔紧加销锁结构，现场更换齿尖时只需要敲出锁紧销就能完成拆卸，不需要动用大型吊装或者焊接设备，能够大幅缩短野外施工时的配件更换停机时间。安装边界方面，该构件的后端焊接面尺寸与D6系列推土机标准裂土器适配器的安装位完全匹配，横向安装间距、焊接面的高度尺寸都符合原厂配件的装配公差要求，替换原厂配件时不需要对适配器基座做额外的切割或者补焊加工，直接对位焊接即可完成装配，能够适配不同批次的D6系列推土机裂土器总成，

　　不需要针对特定机型做定制化修改。从受力特性来看，裂土作业时构件承受的载荷是多维度的，既有垂直向下的压入载荷，也有水平方向前进的切削载荷，遇到地下硬块石时还会承受侧向的偏载，因此构件的截面采用变截面设计，不同方向的抗弯截面模量根据实际作业时的载荷谱做匹配，侧向的截面厚度能够抵御常规偏载带来的侧向弯矩，不会因为遇到单侧硬岩就出现构件弯折的情况。构件头部的楔形角度经过多轮作业场景验证，角度过大则会导致切入阻力激增，推土机需要更大的推力才能完成入土作业，增加燃油消耗；角度过小则会导致构件的整体长度增加，弯矩力臂变长，同等作业载荷下构件承受的弯矩更大，反而会降低结构的使用寿命，最终选定的楔角兼顾了入土性能与结构强度，在常见的三类到四类土作业工况下能够保持稳定的切入效率，同时保证足够的结构抗冲击余量。在焊接装配的工艺要求上，该构件的焊接面材质与适配器基座的材质焊接兼容性良好，采用常规的工程机械结构钢焊接工艺即可完成可靠连接，焊后不需要做额外的热处理工艺，适合野外施工现场的维修装配场景，降低维修作业的工艺门槛。
