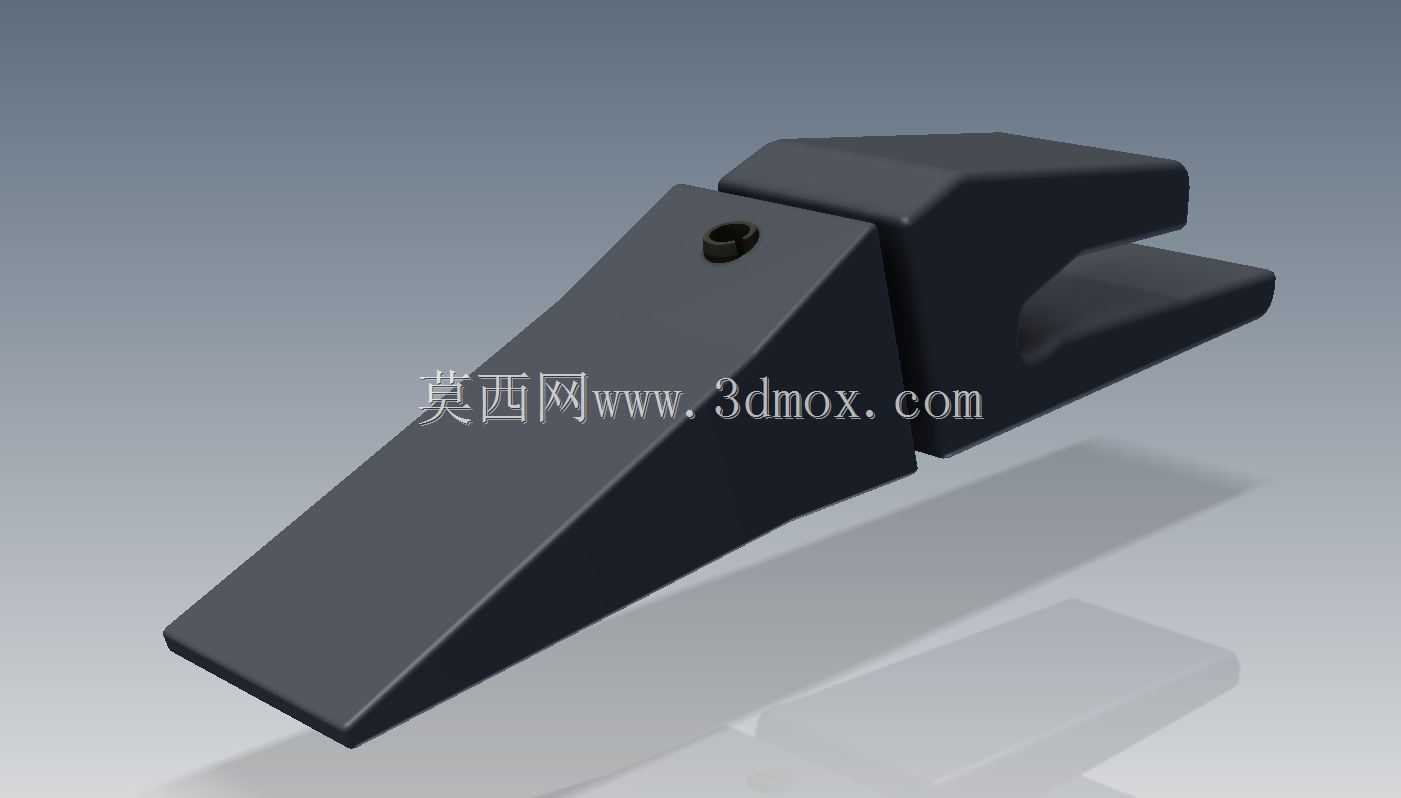

日立MA02齿适配连接组件结构设计

　　在工程机械设备的作业端适配场景中，这类齿适配组件主要承担工作齿与主机作业臂之间的载荷传递、定位衔接功能，常见于挖掘、破碎类作业设备的属具快换、磨损件替换环节，日常作业中需要承受来自作业面的冲击载荷、交变弯曲应力，同时还要适配不同批次工作齿的安装公差，避免出现连接松旷、应力集中断裂的问题。从结构设计逻辑来看，该组件采用楔式压紧的整体布局，主体分为楔形压块与卡座两个核心部分，楔形压块的斜面角度经过反复校核，既保证安装时可以通过斜面推进产生足够的压紧力，抵消作业过程中的振动松脱力矩，又不会因为角度过小导致拆卸时出现自锁卡死的情况，压块顶端预留的螺纹孔用于配套锁紧螺栓，螺栓拧紧时会带动楔形块沿斜面滑动，将插入卡座的工作齿柄部牢牢压紧，

　　实现无间隙配合。卡座部分采用开口式卡槽结构，卡槽的内轮廓尺寸与对应型号工作齿的柄部外形完全匹配，安装时齿柄可以直接沿卡槽方向插入，不需要额外调整对位，卡槽的侧壁厚度经过强度校核，在承受最大侧向冲击载荷时，侧壁的变形量控制在0.1mm以内，避免长期受力出现卡槽扩口、齿柄晃动的问题。从安装边界来看，组件整体的楔形块长度适配对应齿柄的压紧段长度，安装完成后楔形块的突出高度不会超出卡座的上平面，避免作业过程中突出部分被物料剐蹭导致锁紧结构失效，卡座的连接端尺寸与主机作业臂的安装接口完全匹配，不需要额外加工转接板就可以直接装配，降低现场安装的加工成本。实际使用过程中，这类适配组件的磨损主要集中在楔形块的压紧斜面以及卡槽的内壁接触面，

　　设计时在这两个接触面预留了均匀的热处理硬化层，在保证芯部韧性的同时提升接触面的耐磨性能，避免短期使用后出现配合间隙变大的问题。结构建模过程中，对两个核心零件的配合面做了公差匹配设计，楔形块的斜面与卡座对应斜面的公差带选用间隙配合，保证长期使用后存在轻微磨损时，依然可以通过螺栓的拧紧行程补偿磨损量，延长组件的整体使用寿命。组件的整体外形做了棱角倒钝处理，所有外露的棱边都设置了工艺圆角，避免安装过程中尖锐棱角划伤操作人员，同时也减少作业过程中棱角处的应力集中，降低受冲击时出现崩裂的风险。在载荷传递路径的设计上，作业时工作齿受到的冲击力首先通过齿柄传递到卡座的卡槽端面，再通过卡座传递到主机作业臂，楔形块主要承担锁紧防松的作用，

　　不直接承担主作业载荷，这种载荷分配方式可以避免锁紧结构长期受载出现变形失效，大幅提升组件的可靠性。针对现场作业中经常出现的泥沙进入配合间隙的问题，设计时在楔形块与卡座的配合缝隙处预留了微小的排屑通道，进入缝隙的泥沙可以在组件相对滑动的过程中沿排屑通道排出，不会因为泥沙淤积导致楔形块卡死无法拆卸。
