创意彩色组合齿轮传动结构设计

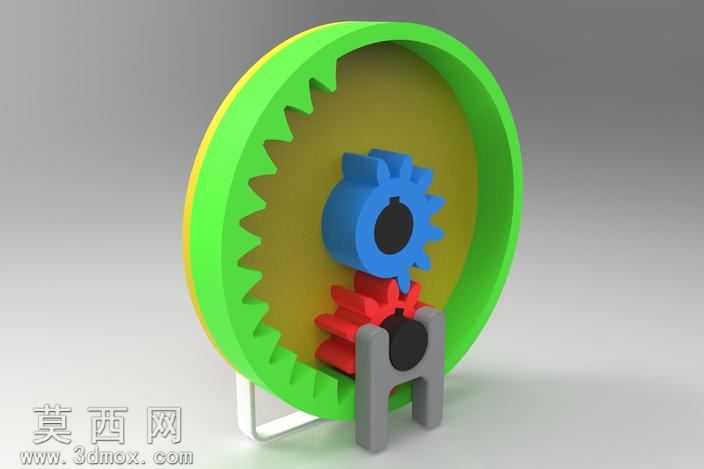

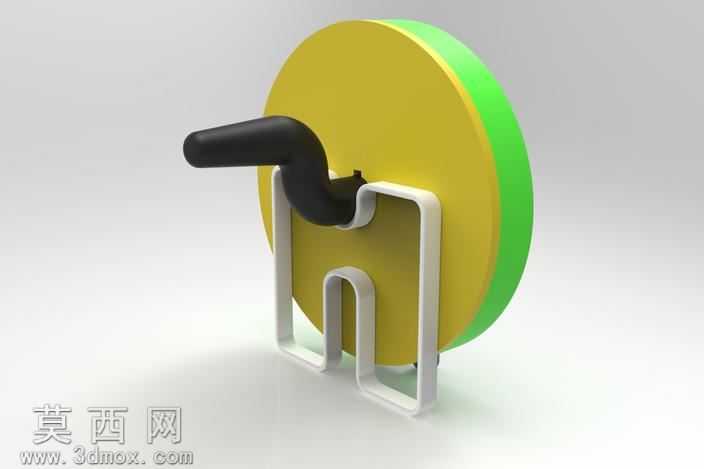

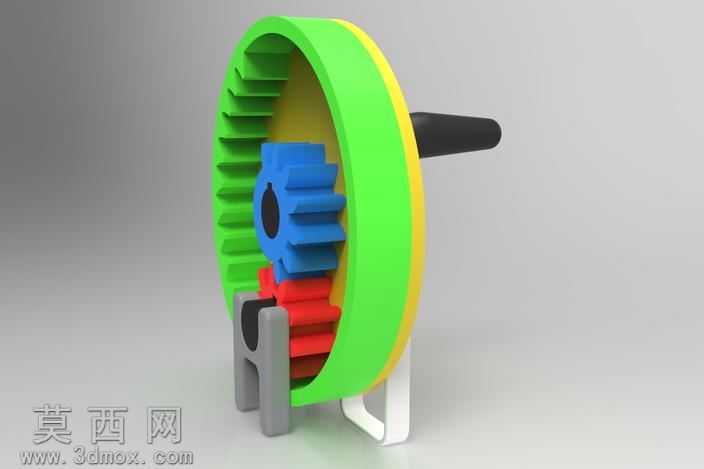

本作品为创意组合齿轮传动结构，采用三维建模软件完成全参数化设计，整体结构突破常规齿轮传动的布局逻辑，将内齿圈、小齿轮、中间传动件整合为紧凑的一体化传动单元。建模阶段首先完成各齿轮的齿形参数化绘制，内齿圈采用渐开线齿形精准拟合，保证齿廓啮合的理论精度，蓝色小齿轮与红色中间传动件的齿形参数经过匹配计算，确保传动过程中无卡滞、传动比稳定。材质渲染阶段采用高饱和度的差异化色彩区分不同传动部件，外侧内齿圈使用亮绿色哑光塑料材质，搭配黄色内层盘面形成鲜明视觉层次，蓝色小齿轮采用半哑光工程塑料质感，红色中间传动件使用亮面红色材质，灰色支撑底座采用磨砂金属质感，通过渲染器的全局光照设置，模拟出柔和的环境漫反射效果，各部件边缘的光影过渡自然，清晰展现结构的空间层次。结构设计上，绿色内齿圈作为固定外圈，蓝色小齿轮为主动输入件，红色异形传动件作为中间传动构件，将动力传递至内齿圈实现特殊的运动轨迹输出，支撑底座采用简化的H型支架结构，既保证整体结构的放置稳定性，又不会遮挡核心传动结构的展示。设计思路围绕齿轮传动的创新应用展开，打破常规平行轴齿轮传动的布局，将内啮合与中间轮传动结合，在极小的空间内实现了特殊的传动效果，各部件的尺寸经过反复校核，轴孔配合间隙控制在合理范围，既保证转动灵活性，又避免了过大间隙导致的传动晃动，整体模型兼顾了机械传动的功能性与创意展示的视觉效果，可用于机械创新教学、传动原理演示等场景。
