3D打印机用MKS液晶显示面板安装结构

　　这款显示面板结构是面向桌面级FDM3D打印机开发的人机交互终端组件，核心作用是为设备提供脱机操作、参数实时显示、打印任务管控的硬件载体，日常使用中操作人员无需连接上位机，就能通过这块面板完成打印文件选择、温度参数调整、运动轴手动控制、打印进度查看等全流程操作，是桌面级3D打印机上操作人员接触频次最高的交互部件。从实际装机场景来看，这类显示面板通常安装在打印机型材框架的前端上部位置，刚好处于操作人员站立或坐姿操作时的视线平齐区域，无需俯身或者侧身就能清晰看清屏幕显示内容，操作旋钮的位置也刚好落在手指自然伸展的触控范围内，符合日常设备操作的人机工程学要求。结构设计上，面板外壳采用分体式卡扣加螺丝紧固的组合结构，

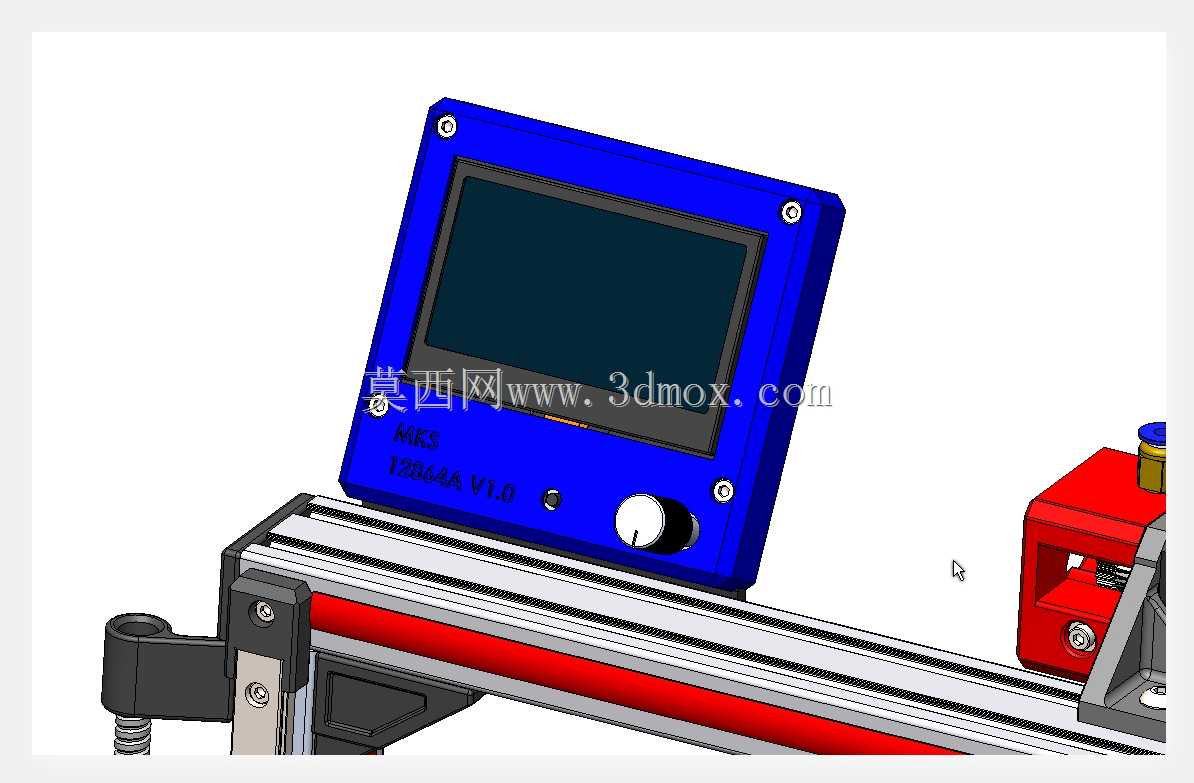

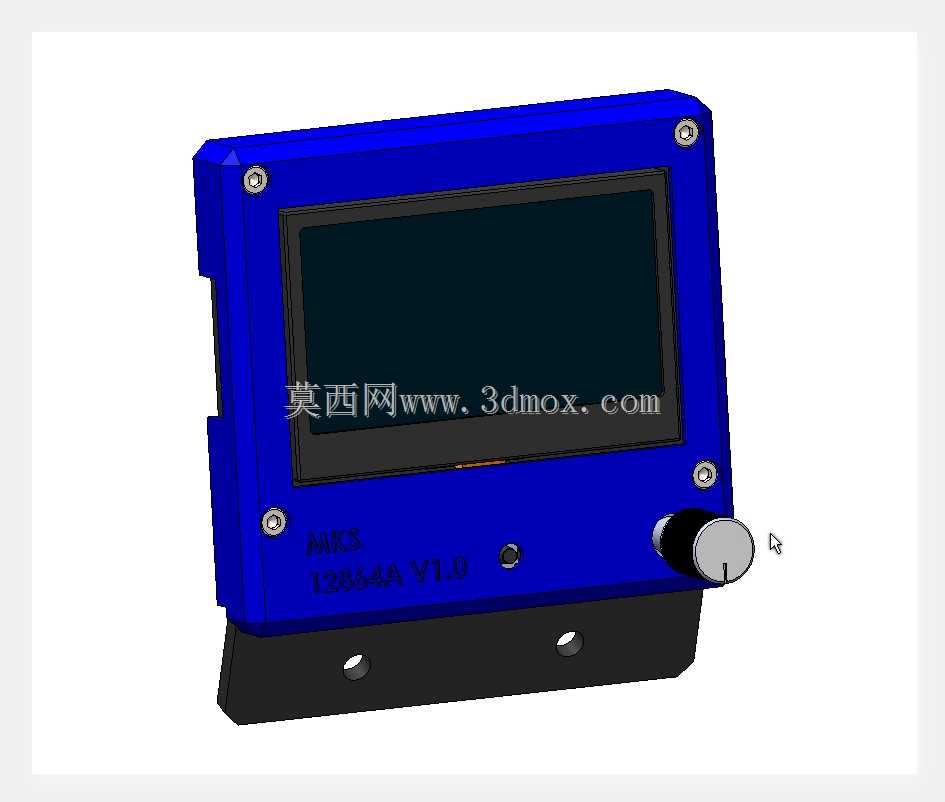

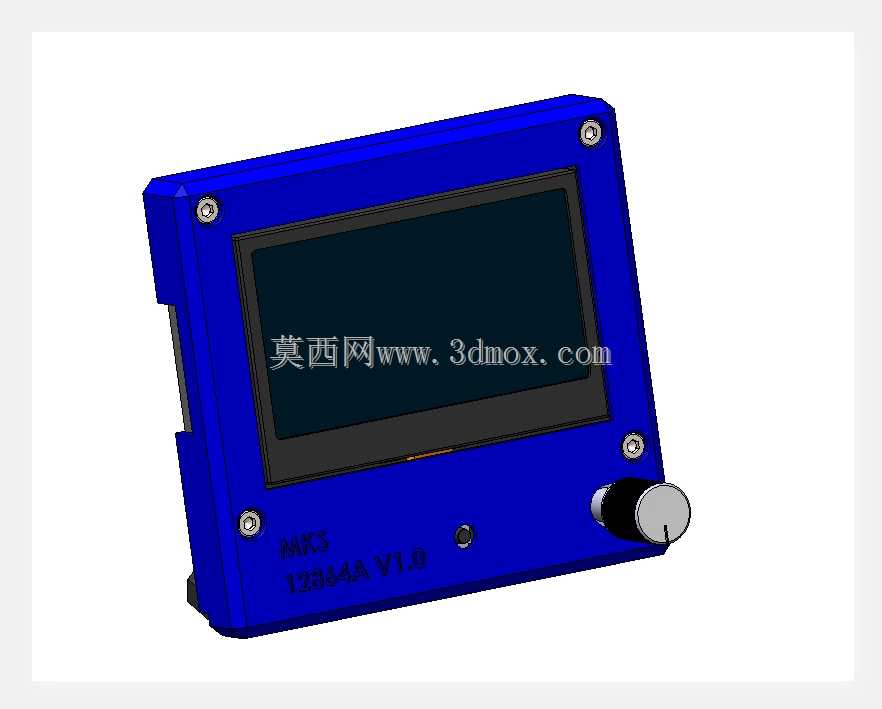

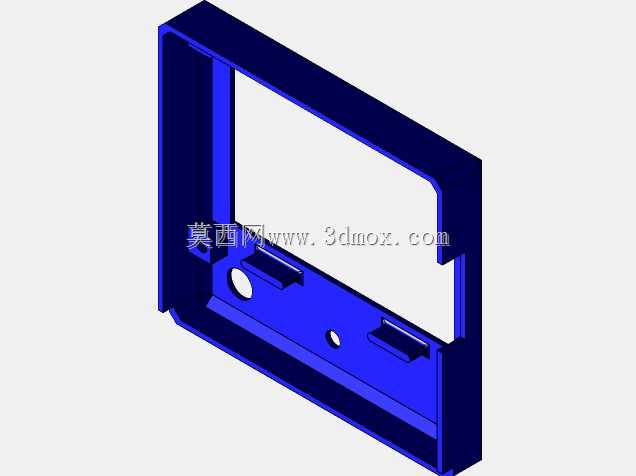

　　外壳主体预留了液晶屏幕的嵌入式安装槽，槽位四周设计有均匀分布的定位凸台，屏幕装入后不会出现横向窜动，屏幕前方的视窗边框做了0.5mm的内凹限位，能避免屏幕表面直接与外部硬物接触产生刮擦。面板正面右下角设置了旋钮编码器的安装位，旋钮周边预留了足够的手指操作空间，旋转调节参数、按压确认选项的操作行程都做了适配，不会出现旋钮卡滞、按压触底无反馈的问题。外壳的四个角位置设计了沉头安装孔，既可以通过配套的L型金属支架固定在2020系列铝型材导轨上，也能根据不同机型的框架结构直接嵌入设备的前面板预留开孔中，安装方式灵活，适配不同架构的桌面级3D打印机改装与原厂装配需求。从安装边界尺寸来看，面板主体的外轮廓尺寸控制在常规桌面设备的适配范围内，

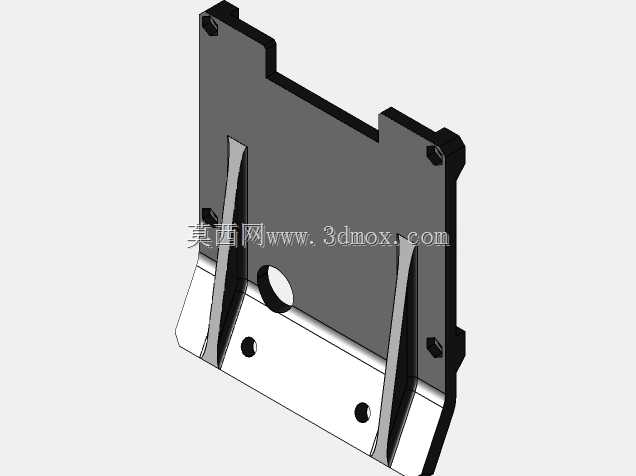

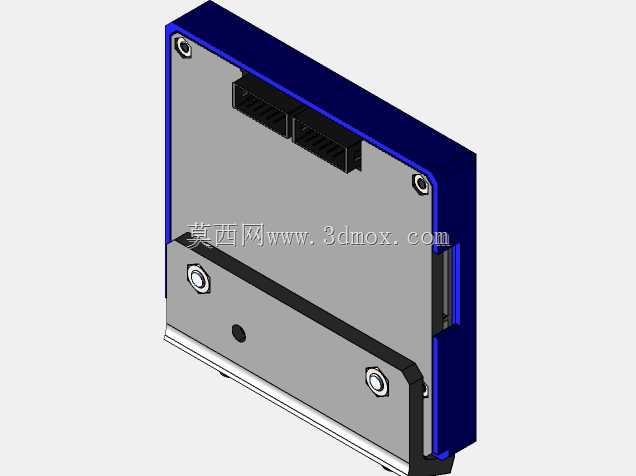

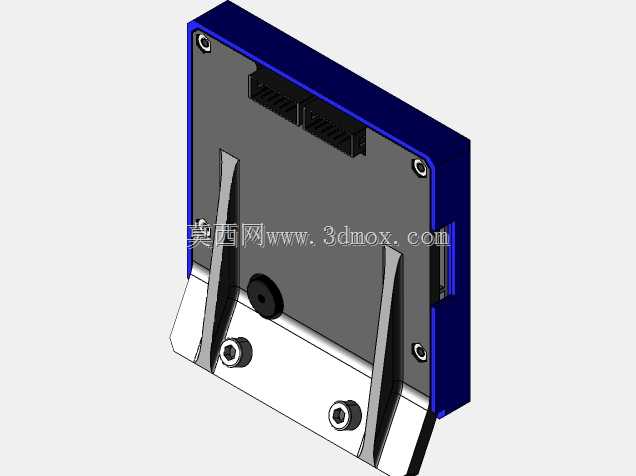

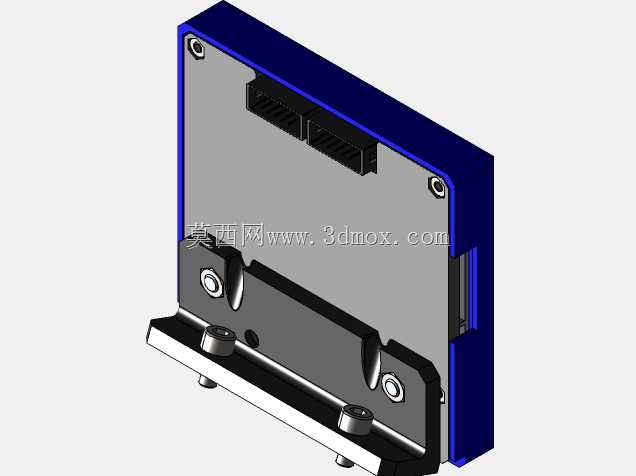

　　安装时不会与打印机的X轴运动组件、挤出头走线、送料机构产生运动干涉，面板背部预留了规整的走线槽，屏幕与主控板连接的排线可以顺着走线槽排布到型材框架的线槽内，避免排线外露被运动部件拉扯磨损。配套的安装支架采用折弯金属件加工，支架上设计了长条形调节孔，安装时可以根据操作人员的使用习惯上下微调面板的安装高度，也能小角度调整面板的俯仰角度，适配不同身高操作人员的视线角度。面板外壳的壁厚做了均匀化处理，整体刚性足够，日常按压操作时不会出现明显的壳体形变，外壳边缘都做了圆角过渡处理，没有尖锐的毛刺棱角，操作时不会划伤手部。实际使用中，这款面板结构的防护设计也考虑到了3D打印机的工作环境，屏幕视窗与外壳的接缝处做了贴合处理，

　　能阻挡打印过程中产生的少量浮尘进入壳体内部，避免灰尘堆积在电路板或者编码器触点上造成操作失灵。外壳上预留的散热间隙刚好匹配屏幕与背部驱动电路板的散热需求，长时间连续工作时不会因为热量堆积造成屏幕显示异常、编码器漂移的问题。在结构细节上，面板与安装支架的连接位置设计了防松垫片的安装位，设备长时间运行产生的振动不会造成固定螺丝松动，避免面板出现移位、下垂的情况。对于设备改装场景来说，这款结构的安装孔位兼容市面上主流的MKS系列显示屏通用安装尺寸，用户更换不同版本的控制屏幕时，不需要重新打孔修改支架，直接替换面板主体就能完成升级，大幅降低了设备改装的加工难度。从装配流程来看，整个面板的组装不需要复杂的专用工装，操作人员只需要按照定位槽依次装入屏幕、编码器旋钮、驱动电路板，拧上四周的固定螺丝就能完成面板主体的装配，再通过支架固定到型材框架上，接好与主控板的通讯排线就能投入使用，装配工序简单，适合批量生产装配也适合个人用户自行改装维护。
